Система охлаждения
Система охлаждения MSI Z97I Gaming AC состоит из двух радиаторов, которые соединены тепловой трубкой. Один отводит тепло от преобразователя питания материнской платы, второй – от набора системной логики Intel Z97.
Оба радиатора максимально компактны, но для форм-фактора Mini-ITX трудно надеяться на что-то большее, поскольку для крупных теплорассеивателей у материнской платы просто нет места.
реклама
Для радиатора преобразователя питания используется термопрокладка средней толщины, контакт силовых элементов с термопрокладкой равномерный.
Отмечу, что по сравнению с Z87I Gaming AC прокладка обладает гораздо большей механической прочностью, она не норовит порваться при снятии или установке радиатора.
Термоинтерфейс набора системной логики затвердевший, и легко соскабливается.
Система питания

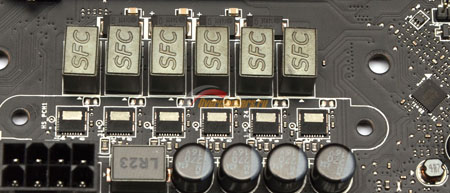

Преобразователь питания процессора, как и на Z87I Gaming AC, шестифазный:
реклама
Используется шесть DrMOS микросхем с неопознанной маркировкой, в качестве ШИМ-контроллера применен uPI Semiconductor uP1649P.
Преобразователь питания памяти однофазный:
В качестве контроллера используется uPI Semiconductor UP1504 , в качестве транзисторов – один ON Semiconductor 4C08N и два 4C05N (один из двух – с обратной стороны платы).
Технические характеристики
Поддерживаемые процессоры | Supports 4th and 5th Generation Intel Core Processors, and Intel Pentium and Celeron Processors for Socket LGA1150 |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z97 |
Оперативная память | 2 x 240-pin DDR3 DIMM, двухканальный режим, до 16 Гбайт при частоте 1066/ 1333/ 1600/ 1866 (разгон)/ 2000 (разгон)/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2666 (разгон)/ 2800 (разгон)/ 3000 (разгон)/ 3100 (разгон)/ 3200 (разгон)/ 3300 (разгон) МГц |
Слоты расширения | 1 x PCI-E 3.0 X16 |
Поддержка Multi-GPU | Нет |
Поддержка SATA/RAID | Intel Z97: 4 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 |
Поддержка eSATA | 2 x eSATA (Intel Z97) |
Поддержка IDE и FDD | Нет |
Сеть | 1 x Killer E2205 Gigabit LAN controller |
Беспроводная сеть | Wi-Fi/Bluetooth expansion module with Intel Dual Band Wireless-AC 7260 chip. - Supports Wi-Fi 802.11 a/b/g/n/ac, dual band (2.4GHz, 5GHz) up to 867 Mbps speed. - Supports Intel Wireless Display (WiDi) - Supports Bluetooth v4.0 (includes Bluetooth Low Energy and Bluetooth 3.0+HS) |
Аудио | Realtek ALC1150 Codec - 7.1-Channel High Definition Audio - Supports S/PDIF output |
USB 2.0 | Intel Z97: 6 x USB 2.0 (4 на I/O панели + 2 в виде колодки для подключения корпусных портов) |
USB 3.0 | Intel Z97: 6 x USB 3.0 (4 на I/O панели + 2 в виде колодки для подключения корпусных портов) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6792D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 6 аудио входов/выходов 3.5-мм mini-jack 2 x eSATA 4 x USB 3.0 4 x USB 2.0 1 x PS/2 порт для клавиатуры/мыши 2 x HDMI 1 x DisplayPort Оптический порт S/PDIF 2 выхода под Wi-Fi антенны Кнопка ClearCMOS |
Фирменные технологии | Audio Boost Military Class 4 OC Genie 4 Click BIOS 4 Intel Wireless Display Sound Blaster Cinema 2 GO2BIOS Clear CMOS Button Total Fan Control Gaming Device Port Smart Utilites Wi-Fi Bluetooth Command Center |
Размеры, мм | 170 x 170 |
Форм-фактор | Mini-ITX. |
Возможности BIOS Setup
Структура меню UEFI унаследована от Z87-материнских плат MSI, и подробно рассматривалась в обзоре Z87-G45 Gaming. Кроме того, некоторые из косметических отличий оболочки упоминались при тестировании Z97 Gaming 5.
Единственное, чего в настройках нет – наподобие недавно протестированной MPower MAX AC пользователю не предоставляется возможности управлять множителем CPU Strap, он изменяется автоматически в зависимости от установленных значений базовой частоты. В остальном, перечень настроек разгона Z97I Gaming AC полностью унаследован от Gaming 5 (включая перечень доступных для изменения напряжений и диапазон доступных значений), так что нет нужды повторно рассматривать данное меню.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.
Расположение разъемов для подключения вентиляторов на MSI Z97I Gaming AC:
Как и у предшественницы, в ее распоряжении находится всего два разъема для подключения вертушек, чего может и не хватить, даже несмотря на миниатюрный форм-фактор ПК.
Оба разъема полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Что касается расположения разъемов, то оно более удобное, нежели на Z87I Gaming AC – здесь, в отличие от предыдущего поколения, хотя бы один из двух разъемов расположен у края платы и легкодоступен.
реклама
Настройки по управлению оборотами вентиляторов содержатся в разделе Hardware monitor:
В них пользователю предоставляется возможность построить график работы вентилятора по четырем точкам. Из удобств можно отметить, что при нажатии клавиши Enter настройки применяются в реальном времени, то есть нет нужды в постоянных перезагрузках системы при поиске оптимальных настроек.
Для разъема CPU доступна установка скорости вращения в диапазоне 12.5-100%, для разъема System соответствующий диапазон составляет 50-100%. Диапазон установки температур для всех разъемов идентичен – доступны значения от 40 до 100 градусов.
Проверка возможностей регулировки скорости вращения проводилась для моделей Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин |
Zalman ZP1225ALM (4-pin), об/мин |
CPU |
|
|
System |
|
|
Как видно по результатам тестирования, ничего нового материнская плата не показала. ITX модели MSI по-прежнему не умеют управлять скоростью вращения 3-pin вентиляторов ни в одном из разъемов. Для 4-pin вертушек широкий диапазон скоростей вращения предоставляет CPU разъем, в System разъеме диапазон регулировок уже.
