Под DDR3 память распаяно два слота, которые оборудованы защелками сверху:
В данном случае использование защелок только с одной стороны облегчает доступ к модулям оперативной памяти при установленной в систему видеокарте. В противном случае для снятия или установки планок DDR3 графический ускоритель приходилось бы снимать, а так – не придется.
Производителем заявлены следующие режимы работы DDR3: 1066, 1333, 1600, 1866 (разгон), 2000 (разгон), 2133 (разгон), 2200 (разгон), 2400 (разгон), 2600 (разгон), 2666 (разгон), 2800 (разгон), 3000 (разгон), 3100 (разгон), 3200 (разгон), 3300 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 МГц.
реклама
Порты SATA, как и на Z87I Gaming AC, расположены вверху платы, недалеко от верхнего левого угла:
Все четыре порта SATA поддерживают стандарт SATA 6 Гбит/с, и берут свое начало от чипсета Intel Z97, сторонние контроллеры не применяются. Набором системной логики поддерживается до шести портов, в данном случае ресурсы двух дополнительных задействованы в виде двух портов eSATA на интерфейсной панели. Что касается интерфейсов SATA Express и M.2, то их на материнской плате нет, для модели на Z97 решение весьма странное.
Колодка для подключения корпусных USB 3.0 портов расположена между основным ATX-разъемом питания и слотами оперативной памяти:
Данная колодка (а также USB 3.0 порты интерфейсной панели) берет свое начало от набора системной логики Intel Z97, сторонние контроллеры не применяются.
Из традиционных неудобств плат MSI форм-фактора Mini-ITX сохранилось неудобное расположение колодки для подключения корпуса:
реклама
Она утоплена вглубь платы, и подключать ее придется, возможно, еще до установки материнской платы в корпус, иначе могут возникнуть трудности. Тут бы не помешал переходник M-Connector, который иногда кладут в комплект поставки некоторых mATX и ATX плат, но здесь его нет.
Из особенностей плотной компоновки платы можно отметить перпендикулярное крепление батарейки:
В целом, при отключенном кабеле питания 8-pin доступ к батарейке сохраняется, так что к минусам такое расположение относить не будем – просто особенность.
Звуковой тракт на Z97I Gaming AC расположен непривычно, в верхней, а не в нижней части материнской платы:
Прямо напротив него, сверху, расположены и аудиовыходы интерфейсной панели. Что касается составляющих встроенного звука, то используется контроллер Realtek ALC1150, а также усилитель для наушников на базе Texas Instruments OPA1652.
В качестве сетевого контроллера применен Atheros Killer E2205, размещенный с обратной стороны платы:
В качестве Multi-IO используется микросхема Nuvoton NCT6792D, расположенная с обратной стороны платы:

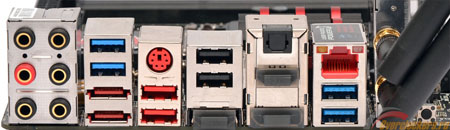

На задней панели MSI Z97I Gaming AC находятся:
- Шесть аудио входов/выходов 3.5 мм mini-jack;
- Два eSATA;
- Четыре USB 3.0;
- Четыре USB 2.0;
- Один PS/2 порт для клавиатуры/мыши;
- Два HDMI;
- Один DisplayPort;
- Оптический порт S/PDIF;
- Два выхода под Wi-Fi антенны;
- Кнопка ClearCMOS.
По сравнению с предшественницей конфигурация I/O панели претерпела значительные изменения. Первое, что бросается в глаза – непривычное расположение аудиовыходов. Второе значимое отличие – отказ от интерфейса DVI, что позволило разместить больше портов USB, которых теперь восемь. На мой взгляд, данная конфигурация интерфейсной панели лучше, чем у Z87I Gaming AC.

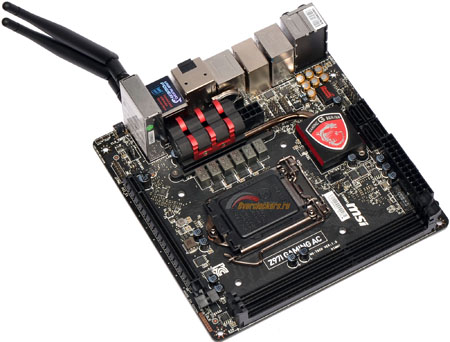

Фотография MSI Z97I Gaming AC, позволяющая оценить высоту компонентов:
реклама

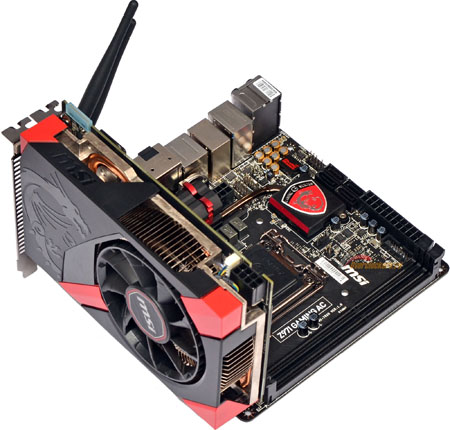

Дополнительно отмечу, что в концепции Gaming для миниатюрных систем производитель предлагает не только материнскую плату Z97I Gaming AC, но и выполненный в соответствующих размерах и аналогичном оформлении графический адаптер – R9 270X Gaming 2G ITX:
С его обзором можно будет ознакомиться в ближайшее время, а пока вернемся к системной плате.
Расположение элементов.
