Обзор и тестирование материнской платы ASUS Z97-PRO (страница 5)
реклама
Тестовый стенд
Тестирование материнской платы ASUS Z97-PRO проводилось на следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
реклама
В отличие от материнских плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.

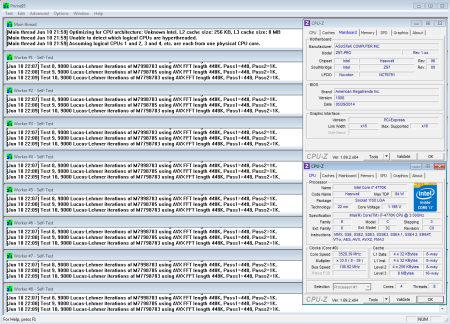

При использовании CPU Strap 100 МГц материнская плата смогла разогнать процессор до 106.92 МГц:

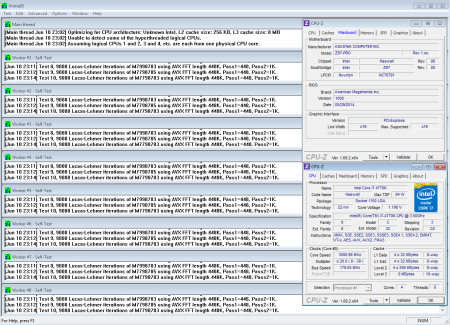

При использовании CPU Strap 125 МГц материнская плата разогнала процессор до 142.22 МГц:
При использовании CPU Strap 167 МГц материнская плата разогнала процессор до 179.05 МГц:
По результатам разгона базовой частоты Z97-PRO находится в средней группе. Да, звезд с неба она не хватает, но и особых проблем с разгоном нет.
реклама
Что касается поведения материнской платы при переразгоне, то для CPU Strap 1.0 и 1.25 граница стабильности четкая, буквально +0.2-0.3 МГц, и система перестает стартовать. При CPU Strap 1.67 можно запустить систему на частотах вплоть до 181 МГц, однако стабильности в таких режимах добиться не удалось. Когда материнская плата при переразгоне не могла запуститься, настройки автоматически сбрасывались на штатные, использовать Clear CMOS не пришлось.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Материнская плата ASUS показала склонность к завышению напряжения питания памяти, при этом уровень завышения один для разных уровней напряжения.
Для проверки разгона оперативной памяти помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung дополнительно используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

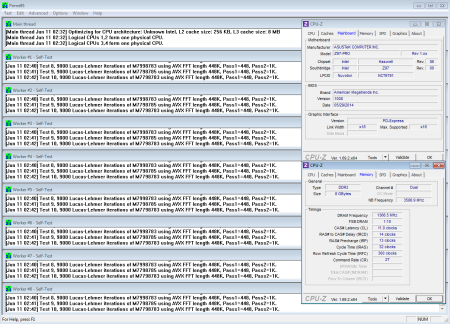

При разгоне комплекта G.Skill материнская плата показала результат 2628 МГц:
Хороший результат, раскрывающий потенциал модулей памяти.

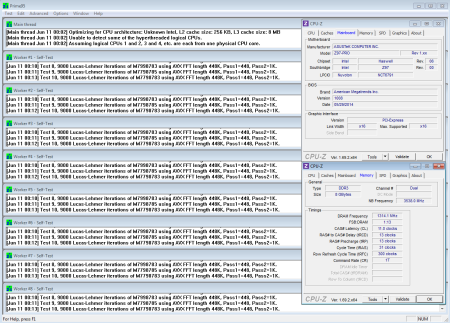

При разгоне комплекта Corsair материнская плата показала результат 2733 МГц:
При разгоне комплекта памяти Corsair возникли такие же проблемы, как и у недавно протестированной Z97 Sabertooth MARK 1: несмотря на множество попыток с перебором различных настроек памяти и напряжений, стабильности в работе памяти не наблюдалось, хотя можно было загрузить Windows при установке частоты вплоть до 2800 МГц. Немногим ранее тест MSI Z97 MPower MAX AC показал, что это не деградация комплекта памяти. Так что либо при тестировании что-то упускается в настройках, либо с данным комплектом платы ASUS Z97 не особенно «дружат»
Разгон процессора
Работа Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level 1 |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
CPU Vcore, Load Line calibration Level 8 |
|
|
|
CPU Vcore, Load Line calibration Level 9 |
|
|
|
реклама
Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим Level 6.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.

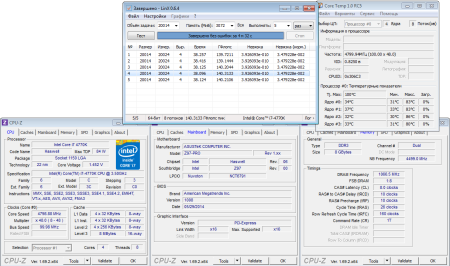

Результат разгона, достигнутый с ASUS Z97-PRO, составил 4800 МГц:
Обычно результаты системных плат в дисциплине «разгон процессора» попадают в «вилку» 4800-4814 МГц, не стала исключением и Z97-PRO, хотя она и показала результат по нижней границе. Скорее всего, причиной этого стало наступившее лето, повлекшее за собой увеличение температур. В любом случае, 4800 МГц – хороший результат.
Используемые напряжения процессора:
- CPU Input Voltage: 2.27 В;
- CPU Core Voltage: 1.452 В;
- CPU Cache Voltage: 1.345 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~26-27 градуса по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Материнская плата без каких-либо проблем смогла пройти температурный стресс-тест, все показатели остались в комфортных пределах.
Встроенный звук
Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
По сравнению с другими моделями, использующими такой же звуковой кодек, результаты находятся близко к лидирующей группе.
Заключение
Несмотря на некоторые проблемы с разгоном памяти, ASUS Z97-PRO оставила после себя впечатление неплохой и сбалансированной системной платы. Помимо того, что есть у всех моделей ASUS Z97 (удобное UEFI меню и лучшая среди конкурентов функциональность по управлению вентиляторами), Z97-PRO не подкачала с тем, что делает ее решением верхнего ценового диапазона. Это и мощный преобразователь питания процессора вкупе с эффективной системой охлаждения, это и комплект поставки без следов излишней экономии, это и наличие индикатора POST-кодов, это и уровень оснащенности платы различными интерфейсами.
Из недостатков можно отметить разве что только шесть портов USB на I/O панели, а также острую нехватку линий PCI-Express, идущих от набора системной логики и выделенных для периферии, что приводит к необходимости выбора между использованием тех или иных интерфейсов.
Плюсы:
- Предсказуемость материнской платы при разгоне;
- Грамотная компоновка слотов расширения;
- Наличие индикатора POST-кодов, а также кнопки включения системы;
- Эффективная система охлаждения;
- Лучшая реализация управления оборотами вентиляторов среди конкурентов;
- Наличие выбора между простой и оснащенной модулем Wi-Fi / Bluetooth версиями Z97-PRO;
- Наличие сразу четырех видеовыходов и возможность работы с тремя видеовыходами одновременно;
- Удобство UEFI меню.
Минусы:
- Всего шесть портов USB на I/O панели;
- Нехватка линий PCI-Express, идущих от набора системной логики;
Страница материнской платы ASUS Z97-PRO на официальном сайте производителя:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS Z97-PRO.
