Технические характеристики
Поддерживаемые процессоры | Intel Socket 1150 for 4th Generation Core i7/Core i5/Pentium/Celeron Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 * The Intel Turbo Boost Technology 2.0 support depends on the CPU types. |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, максимальный объем 32 Гбайт при частоте 1333 / 1600 / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) /2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3000 (разгон) / 3100 (разгон) /3200 (разгон) МГц |
Слоты расширения | 1 x PCI-E 3.0 X16/8 1 x PCI-E 3.0 X8/0 4 x PCI-E 2.0 X1 1 x PCI-E 2.0 X4/1 |
Поддержка Multi-GPU | SLI, CrossFireX в конфигурациях с двумя графическими адаптерами по формуле 3.0 8+8. |
Поддержка SATA/RAID | Intel Z97: 4 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 1 x SATA Express, совместим с двумя SATA 6.0 Гбит/с 1 x M.2 Socket 3 ASMedia ASM1061: 2 x SATA 6 Гбит/с |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Сеть | Intel I218V, 1 x Gigabit LAN, Dual interconnect between the Integrated Media Access Controller (MAC) and Physical Layer (PHY) Gigabit Intel LAN Connection- 802.3az Energy Efficient Ethernet (EEE) appliance |
Аудио | Realtek ALC1150 8-Channel High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking - High quality 112 dB SNR stereo playback output and 104 dB SNR recording input Audio Feature: - Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound - DTS Ultra PC II - DTS Connect - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers - Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity - Unique de-pop circuit: Reduces start-up popping noise to audio outputs - Top notch audio sensation delivers according to the audio configuration - EMI protection cover to prevent electrical noise to affect the amplifier quality |
USB 2.0 | Intel Z97: 6 x USB 2.0 (2 порта на I/O панели, 4 порта в виде колодок для подключения корпусных портов) |
USB 3.0 | Intel Z97: 6 x USB 3.0 (2 порта на I/O панели, 4 порта в виде колодок для подключения корпусных портов) ASMedia ASM1042AE: 2 x USB 3.0 (2 порта на I/O панели) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши 1 x DisplayPort 1 x HDMI 1 x DVI-D 1 x D-SUB 1 x LAN 1 x оптический S/PDIF 4 x USB 3.0 2 x USB 2.0 6 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection: - ASUS DIGI+ VRM - 12 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection - ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS TPU: - Auto Tuning - GPU Boost - TPU switch ASUS EPU: - EPU - EPU switch ASUS Digital Power Design: - Industry leading Digital 12 Phase Power Design - Industry leading Digital 2 Phase DRAM Power Design - CPU Power Utility - DRAM Power Utility ASUS Exclusive Features: - Remote GO! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.0 Boost - Disk Unlocker - Turbo LAN - Crystal Sound 2 ASUS Quiet Thermal Solution: - Stylish Fanless Design Heat-sink solution ASUS EZ DIY: - Precision Tweaker 2 - ASUS O.C. Tuner - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - ASUS UEFI BIOS EZ Mode - Push Notice ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Special Memory O.C. Design Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall) Media Streamer Turbo App Fan Xpert 3 |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup

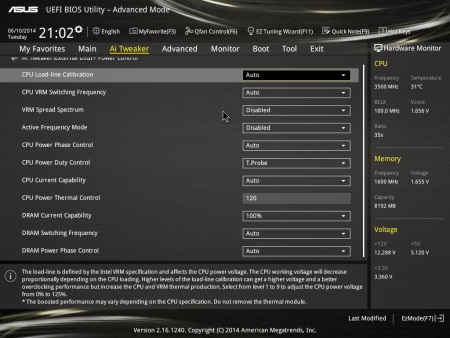

UEFI меню Z97 плат ASUS унифицировано, и подробно рассматривалось в обзоре Z97-A. Меню разгона у Z97-PRO максимально схожее, для изменения доступен тот же перечень напряжений, лимиты и шаг регулировки напряжений совпадают. Идентично и меню задания таймингов памяти. Единственное меню, где можно найти отличия – подраздел External DIGI+ Power Control:
реклама
По сравнению с Z97-A, появилась возможность задания критической температуры преобразователя питания процессора, а также появились настройки по управлению преобразователем питания памяти.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.
Расположение разъемов для подключения вентиляторов на ASUS Z97-PRO:
В распоряжении ASUS Z97-PRO находится шесть разъемов для подключения вентиляторов. Все шесть разъемов полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Что касается удобства расположения разъемов, то особых претензий нет: пять разъемов из шести расположены у разных краев платы, и доступ к ним ограничиваться не должен даже в условиях уже собранного ПК.

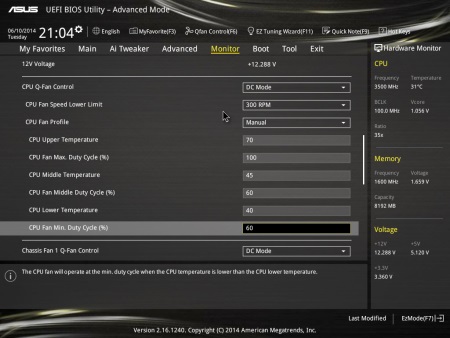

Настройки по управлению скоростью вращения вентиляторами содержатся в разделе UEFI Monitor:
реклама
Управление разъемов CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN1-4 доступно раздельное управление.
Для автоматической регулировки скоростью вращения вентиляторов доступны профили Standard/Silent/Turbo, а также ручной режим, где предоставляются дополнительные настройки. В дополнительных настройках задаются значения минимальной, промежуточной и максимальной скорости вращения вентиляторов, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов - от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode.

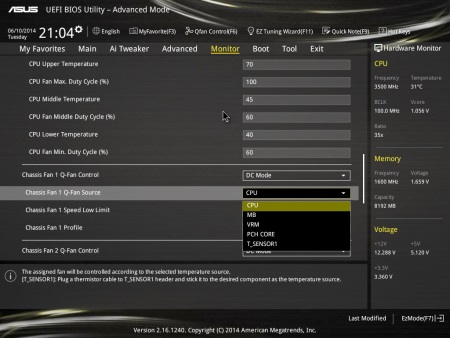

Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Если скорость вращения CPU FAN привязана к температуре процессора, то для Chassis Fan доступен выбор из нескольких температурных датчиков:
Можно отметить, что по сравнению с Z97-A, здесь есть датчик температуры преобразователя питания процессора. Отличие CHA FAN от CPU FAN разъемов заключается в том, что для CHA FAN доступна опция «Allow Fan Stop», полностью останавливающая вентилятор, если целевая температура заданного датчика ниже установленного минимального порога.

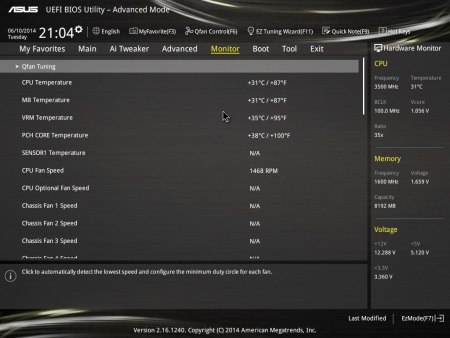

Как и у других Z97-плат ASUS, функциональность меню дополнительно дополнительно расширена опцией «Qfan Tuning»:
Данная строка меню, по подобию программного обеспечения FAN Xpert, тестирует возможности вентиляторов, в частности скорость остановки, и необходимое для старта вентилятора напряжение, после чего система уже «подгоняет» настройки под конкретные вентиляторы.
Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин |
Zalman ZP1225ALM (4-pin), об/мин |
CPU_FAN |
|
681-2028 для DC Mode |
CPU_OPT |
|
681-2028 для DC Mode |
CHA_FAN1 |
|
681-2028 для DC Mode |
CHA_FAN2 |
|
681-2028 для DC Mode |
CHA_FAN3 |
|
681-2028 для DC Mode |
CHA_FAN4 |
|
681-2028 для DC Mode |
Как и у других моделей ASUS на базе Z97, настройки по управлению вентиляторами можно назвать исчерпывающими – здесь есть все, чего можно пожелать.
В любом из разъемов регулируется скорость как 3-pin, так и 4-pin вентиляторов. При этом диапазоны регулировок находятся в широких пределах, и для всех разъемов идентичны. Приятной особенностью является то, что в четырех разъемах из шести вентиляторы до достижения целевой температуры можно и вовсе остановить.
