Обзор и тестирование материнской платы ASUS Z97-PRO (страница 2)
реклама

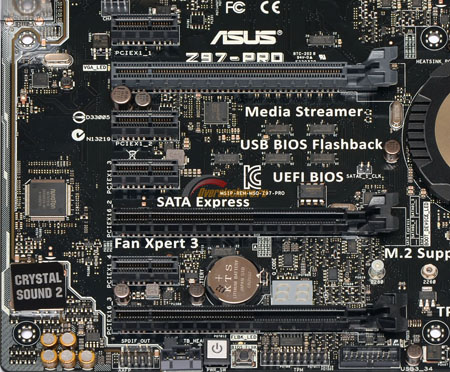

Конфигурация слотов расширения:
Слоты сверху вниз:
- PCI-E 2.0 X1;
- PCI-E 3.0 X16/8;
- PCI-E 2.0 X1;
- PCI-E 2.0 X1;
- PCI-E 3.0 X8/0;
- PCI-E 2.0 X1;
- PCI-E 2.0 X4/1.
Конфигурация слотов расширения весьма грамотна, и в таком виде встречается на многих материнских платах, включая продукцию других производителей. Верхним/первым слотом расширения является PCI-E X1, а графический порт расположен на высоте второго слота расширения, что позволяет не беспокоиться о совместимости платы с крупными процессорными системами охлаждения. Второй графический порт расположен на достаточном удалении от первого, чтобы собрать Multi-GPU систему из «горячих» видеокарт.
реклама
Первые два полноразмерных разъема PCI-E берут свое начало от процессора, и могут работать по формулам 16+0 и 8+8. Третий полноразмерный слот берет свое начало от набора системной логики Intel Z97, и в зависимости от других «потребителей» ресурсов может работать в режимах X4 или X1.

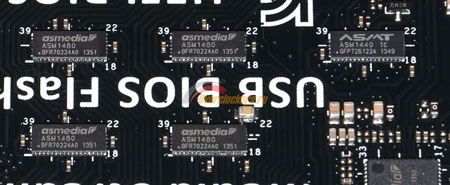

Для деления шестнадцати процессорных линий PCI-Express на два слота используется четыре микросхемы-свитча ASMedia ASM1480:
Недалеко от четырех микросхем ASM1480 можно увидеть ASM1440, таких микросхем в конфигурации слотов расширения на плате несколько, и они ответственны за деление линий PCI-Express, идущих от набора системной логики. Нижний разъем разделяет ресурсы с дополнительным USB 3.0 контроллером, а также с портом PCIe x1_4, плюс только одна линия приходится на порты PCIe x1_2 и PCIe X1_3, доступно задействование только одного из этих разъемов.
Чтобы хоть как-то решить проблему нехватки линий PCI-Express, используется даже дополнительный контроллер – ASMedia ASM1084e:
Данный контроллер обеспечивает работу четырех линий PCI-Express, используя ресурсы одной линии. Но, для сильно-оснащенных различными интерфейсами материнских плат недостаточно даже его.

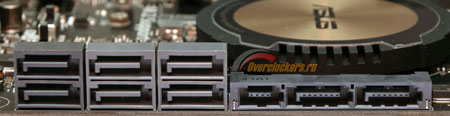

Порты SATA расположились у правого края материнской платы:
реклама
Всего в распоряжении Z97-PRO восемь портов SATA, два из которых совместимы с интерфейсом SATA Express. Все порты поддерживают режим работы 6 Гбит/с, шесть из восьми портов реализованы силами набора системной логики Intel Z97, два дополнительных порта (на фото слева) реализованы при помощи дополнительного контроллера ASMedia ASM1061:

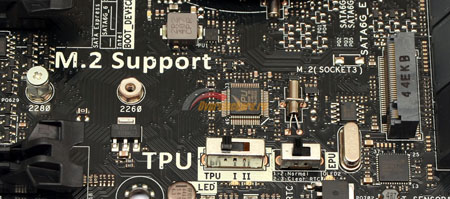

Разъем PCI-e M.2. распаян сразу напротив колодки с SATA портами:
Отмечу, что разъемы SATA Express и PCI-e M.2. используют одни ресурсы, и использовать можно либо один интерфейс, либо другой, но не оба одновременно.
Под разъемом M.2. можно обнаружить пару переключателей – это знакомые по многим другим платам ASUS переключатели TPU и EPU: один отвечает за включение режима авторазгона, второй активирует режим углубленного энергосбережения системы.

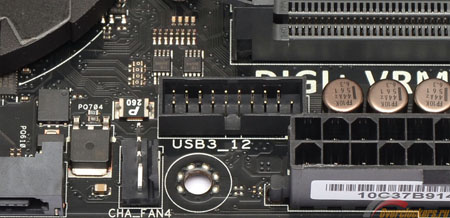

Колодок для подключения корпусных портов USB 3.0 у материнской платы две. Первая расположена чуть правее портов SATA:

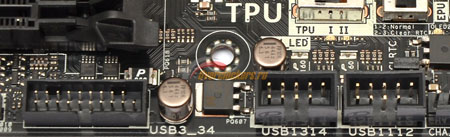

Вторая колодка расположена рядом с колодками для подключения портов USB 2.0, недалеко от нижнего правого угла материнской платы:
Обе колодки реализованы силами набора системной логики. Помимо данных колодок, на I/O панели платы расположено четыре USB 3.0 порта. Два из них задействуют ресурсы набора системной логики, два дополнительных реализованы при помощи контроллера ASMedia ASM1042AE:
Отмечу, что данный контроллер делится ресурсами с нижним разъемом PCI-Express, и если тот переключен в режим X4 – данный USB контроллер работать не будет.

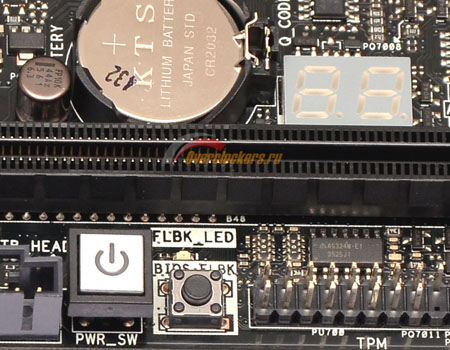

Из дополнительных особенностей материнской платы можно отметить наличие кнопки включения системы, а также наличие индикатора POST-кодов:
реклама
Рядом приютилась кнопка USB BIOS Flashback, при помощи которой можно обновить BIOS материнской платы.

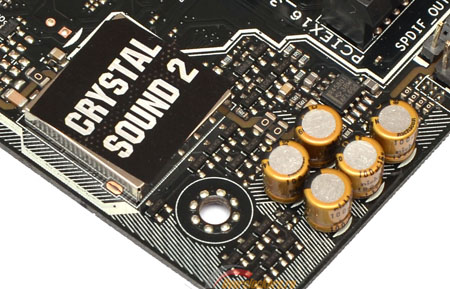

Звуковой тракт расположился в левом нижнем углу материнской платы:
Здесь расположен кодек Realtek ALC1150, накрытый кожухом с надписью Crystal Sound 2, а также усилитель для наушников Texas Instruments R4580I.
В качестве сетевого контроллера используется Intel I218-V:

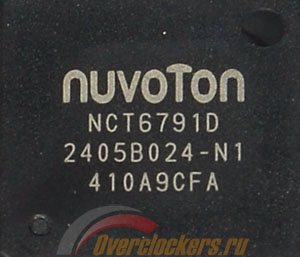

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

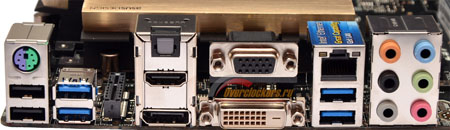

На задней панели ASUS Z97-PRO расположены:
- Один PS/2 порт для клавиатуры/мыши;
- Один DisplayPort;
- Один HDMI;
- Один DVI-D;
- Один D-SUB;
- Один LAN;
- Один оптический S/PDIF;
- Четыре USB 3.0;
- Два USB 2.0;
- Шесть аудио входов/выходов 3.5-мм mini-jack.
Конфигурация I/O панели изобилует различными видеовыходами, присутствует полный набор: DVI, D-Sub, DisplayPort и HDMI. Из неприятного – эти видеовыходы занимают много места, следствием чего является наличие только шести портов USB.
