Звуковое давление
При тестировании уровня шума были проведены отдельные замеры работы вентиляторов, установленных на системах охлаждения.
Для более понятного обозначения необходима «расшифровка»:
- «System». Работают установленный на Thermalright Archon rev. A вентилятор (не более 1000 RPM в «авторежиме») и вентилятор блока питания Zalman.
- «Arctic Accelero Xtreme III». Система воздушного охлаждения с троицей 92 х 92 мм. Вентиляторы подключались через переходник к мультиконтроллеру Zalman ZM-MFC3, при помощи которого выставлялись необходимые режимы работы (900-2000 RPM). Тест на 2000 об/мин не производился, результаты замеров указаны для сравнения.
- «Arctic Accelero Hybrid». В данном случае его подключение происходило несколькими способами.
- Первый способ. Подключался по инструкции. Molex к блоку питания по 12 В. Коннектор №4 (на снимке, приведенном в начале статьи) присоединялся к разъему печатной платы видеокарты. Режимы работы выставлялись с помощью MSI Afterburner (Auto, 100%) как на GTX 780 Ti, так и на R9 290 с установленными драйверами.
- Второй способ. Аналогичен первому, за исключением драйверов для видеокарт.
- Третий способ. Подключение только к блоку питания по 12 В и 7 В, без использования 4-рin c двумя контактами («Сигнал» и «ШИМ»).
- Четвертый способ. Применялся только с ускорителем AMD. В режиме «Auto» число оборотов приблизительно равно 900 RPM, в режиме 100% – ~2000 RPM.
- «Hybrid mod». «Arctic Accelero Hybrid» с независимым раздельным подключением и с использованием вентилятора Scythe Glide Stream, устанавливаемого на радиатор СЖО. Регулировался с помощью Zalman ZM-MFC3, режимы работы 900-1800 RPM. 80 мм вентилятор, установленный на кожухе СО, подключался к разъему, расположенному на печатной плате видеокарты. С помощью MSI Afterburner выставлялось 100%, постоянная работа проходила на 2000-2050 оборотах в минуту. Molex подключался к БП.
- «A La Hybrid». Самодельная система, кожух с 92 мм вентилятором, подключенным к мультиконтроллеру и постоянно работающим на 1800 RPM. В состав конструкции входит ватерблок Swiftech MCW82 и помпа Laing DDC-1T, подключенная к материнской плате (3800 RPM), радиатор EK-CoolStream RAD XTC с установленным на него Scythe Glide Stream (900-1800 RPM).
Для сравнения и в ознакомительных целях замерялось (по одному) звуковое давление вентиляторов, принимающих участие в тестовой системе.
- Scythe Glide Stream PWM – режим работы измерялся и выставлялся Zalman ZM-MFC3 (900-1800 RPM);
- Arctic Cooling Arctic F9 Pro (на самоделке) – режим работы измерялся и выставлялся Zalman ZM-MFC3 (1800 RPM);
- Arctic Cooling PWM (установленный на кожухе Arctic Accelero Hybrid) – подключался к реобасу через переходник (режим работы 2000 RPM);
- Arctic Cooling 4 pin c тремя контактами («Земля», «Постоянный ток» и «ШИМ») устанавливался на радиатор СЖО Arctic Accelero Hybrid, количество оборотов не определяется из-за отсутствия контакта «Сигнал» – подключался к разъему на MB, (режим работы не превышал и приблизительно равен ~1850 RPM).
Меньше – лучше
0.3 метра
Включите JavaScript, чтобы видеть графики
1 метр
Включите JavaScript, чтобы видеть графики
3 метра
Включите JavaScript, чтобы видеть графики
реклама
Полученные замеры показывают, что система жидкостного охлаждения не такая уж и малошумная с расстояния 30 см. Конечно, не стоит забывать, что для обеспечения отвода тепла в ней трудятся не только вентиляторы, но и помпа, которая при прокачке жидкости по определению не может быть очень тихой, вибрация дает о себе знать. При тестировании в закрытом корпусе с звукоизоляцией, подвесив помпу на резинках «в невесомости», было бы на пару децибел тише.
AC Accelero Hybrid без установленных в операционной системе драйверов для видеокарт равен трем установленным 92 мм вентиляторам Xtreme III, работающим на 900 об/мин. Если удалиться на метр, то «вода» по сравнению с «воздухом» работает не так шумно, а если убавить обороты вентилятора, продувающего радиатор контура, то уровень шума не выходит за рамки системного уровня шума. В последнем случае все сливается воедино, определить, кто же выделяется на общем фоне, невозможно.
Подведение итогов
Для сравнения брались результаты, полученные при помощи утилиты Furmark. Температуры силовых элементов снимались с помощью термопары и GPU-Z (вкладка «Sensor», строки «Т1» и «Т2»).
GeForce GTX 780 Ti.

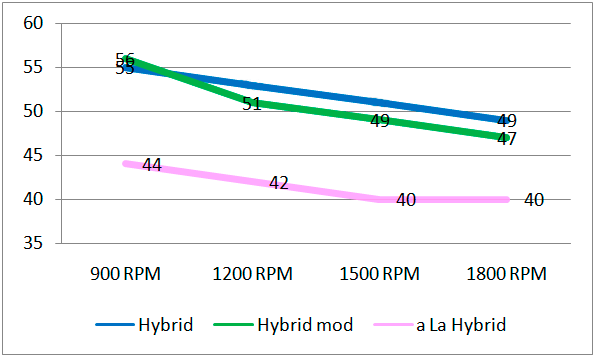

Температура GPU:

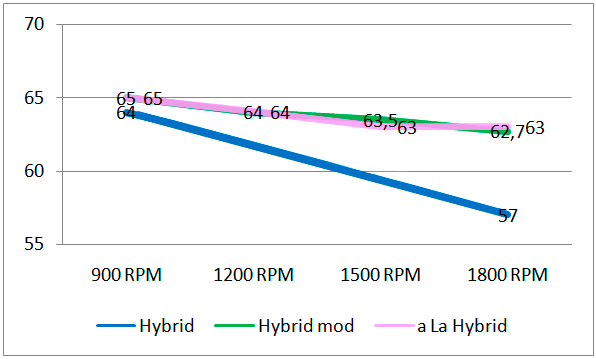

Температура VRM:
реклама
В таблице после графиков в каждой ячейке в столбце с количеством оборотов в следующих режимах (auto; 100%, 900-1800 RPM) обозначаются температура GPU/температура, снятая в области силовой цепи питания VRM|(уровень шума с расстояния 0.3 м). Взяты сразу три параметра для объективной оценки и сравнения.
Режим |
|
|
||
Hybrid |
64/ 42 дБ |
57/ 41.5 дБ |
||
Режим |
|
|
|
|
Hybrid mod |
65/ 40 дБ |
64/ 40.8 дБ |
63.5/ 42 дБ |
62.7/ 44.5 дБ |
A La Hybrid |
65/ 38.7 |
64/ 39.4 дБ |
63/ 41 дБ |
63/ 44.4 дБ |
При сравнении результатов, полученных до и после модификации Arctic Hybrid, можно заметить, что они практически сопоставимы по охлаждению как графического процессора, так и зоны силовой цепи питания, разница заключается лишь в том, что с регулировкой можно более тонко настроить соотношение «эффективность/уровень шума», что невозможно сделать в авторежиме.
С самодельным кожухом и 92 мм вентилятором ситуация идентична по температурам вокруг «регуляторов», но иная с использованием сборных компонентов. Очевидный выигрыш как по охлаждению GPU, так и по уровню шума.
Sapphire Radeon R9 290.

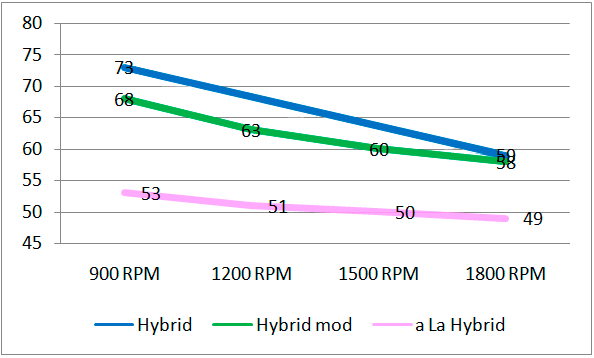

Температура GPU:

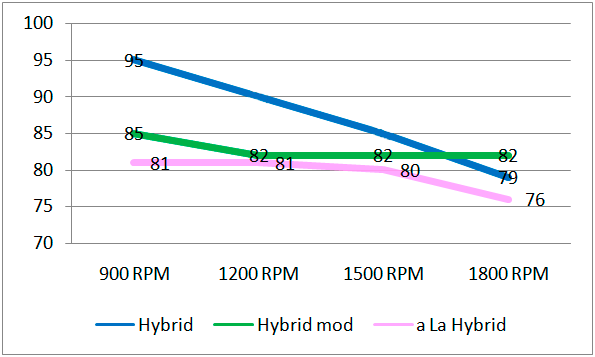

Температура VRM T1:

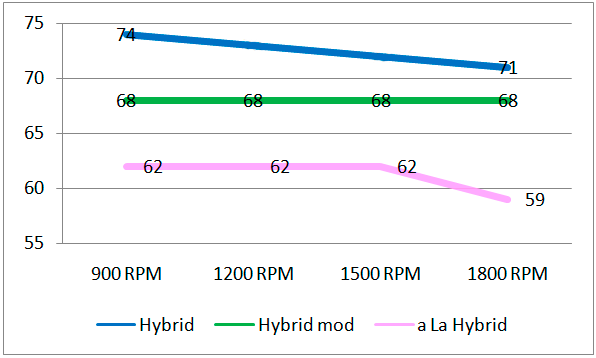

Температура VRM T2:
В таблицах после графиков в каждой ячейке в столбце с количеством оборотов в следующих режимах (auto; 100%, 900-1800 RPM) обозначаются температура GPU/температура VRM (Т1; T2)|(уровень шума с расстояния 0.3 м). Взяты сразу четыре параметра для объективной оценки и сравнения.
Режим |
|
|
||
Hybrid |
95/74/ 34 дБ |
79/71/ 41 дБ |
||
Режим |
|
|
|
|
Hybrid mod |
85/68/ 40 дБ |
82/68/ 40.8 дБ |
82/68/ 42 дБ |
82/68/ 44.5 дБ |
A La Hybrid |
81/62/ 38.7 дБ |
81/62/ 39.4 дБ |
80/62/ 41 дБ |
76/59/ 44.4 дБ |
В отличие от GTX 780 Ti на Radeon R9 290 температуры выше и разница ощутимее. Даже при работе на 900 RPM Scythe Glide Stream с радиатором EK-CoolStream RAD XTC не достигает температур оригинала при работе на 100% и 1800 RPM, до и после внесения изменений в Arctic Hybrid, не говоря уже о уровне шума.
реклама
Сборная СЖО плюс самодельный кожух выигрывает по всем фронтам.
Заключение
Уже не в первый раз мною отмечается следующий факт: если хочешь, чтобы тебя все устраивало и работало, как надо – сделай сам.
Да, если рассматривать серийное готовое решение, альтернативное эталонному, то Arctic Cooling Accelero Hybrid неплохой продукт. Но это смотря с какой стороны. К сожалению, производитель не озаботился контролем и управлением всей вместе взятой связки «5 в 1». Не думаю, что было так трудно сделать штекер и разъем, как было проделано мною. Как всегда, подобная экономия приводит к известной поговорке, не в буквальном смысле, так в частичном.
Определенные предпосылки для этого есть. Так, при сравнении сборной СЖО с заводской, первая выигрывает по эффективности, но требует дополнительных расходов. А вот готовое решение лидирует по цене, а ее соотношение «эффективность/уровень шума» соответствует стоимости. Зато учитывая неспособность при помощи прямого подключения к видеокарте управлять хотя бы вентиляторами, не говоря уже о помпе, совмещенной с водным блоком, можно снова сказать, что даром ничего не дается и всему есть своя цена.
Достоинства самодельной системы в том, что ее применение позволяет без головной боли отводить тепло с силовой части видеокарты, да еще и за пределы закрытого пространства. Если у вас уже есть ватерблок для охлаждения GPU, то вы уже знаете, что это незаменимая вещь, которая при наличии прямых рук позволяет творить многое. Но еще раз напомню, что недостаточно обеспечить охлаждение лишь графического процессора, необходимо позаботиться и о силовой части. Тем более в разгоне. В качестве варианта можно рассмотреть возможность установки «воды» на VRM, что позволит сократить количество вентиляторов и соответственно снизить уровень шума. А это уже другая история…
В следующий раз вы узнаете, из каких серийно выпускаемых компонентов при их доработке можно сделать водное охлаждение для VRM, а кроме того будет проведено сравнение эффективности работы «ватерблок GPU + ватерблок VRM» с фуллкавером.
Продолжение следует…
Благодарю за помощь в подготовке материала к публикации: donnerjack.
