Нештатные системы охлаждения для новых видеокарт – модернизация и СВО (страница 2)

Тестовый стенд

Для тестирования был собран стенд со следующей конфигурацией:

• Материнская плата: ASUS Crosshair IV Formula, BIOS 3027;
• Процессор: AMD FX-8350 (4000 @4570 МГц, 240 х 19 при 1.48 В);
• Система охлаждения процессора: Thermalright Archon rev. A;
• Видеокарты:
• ASUS GeForce GTX 780 Ti;
• Sapphire Radeon R9 290;
• Система охлаждения видеокарт:
• Arctic Cooling Accelero Hybrid;
• Arctic Cooling Accelero Xtreme III;
• Система охлаждения видеокарты (СВО):
• Резервуар: XSPC Acrylic Reservoir for Laing DDC;
• Помпа: Laing DDC-1T (12 В/ 10 Вт, 420 л/ч, Promodz Edition);
• Ватерблок: Swiftech MCW82;
• Радиатор: EK-CoolStream RAD XTC (140 мм);
• Шланг: Nanoxia Nanoflex Tube 10/13 – UV Clear;
• Защита от перегиба: Koolance Tubing Spring Wrap, Black [For OD: 13 мм (3/8")];
• Используемая жидкость: вода деионизованная (1 л);
• Вентиляторы:
• Scythe Glide Stream PWM (SY1225HB12SH-P), 120 х 120 х 25 мм, 1900 об/мин;
• Arctic Cooling Arctic F9 Pro, 92 x 92 x 32 мм, 2100 об/мин;
• Термоинтерфейс: Arctic Cooling MX-4;
• Оперативная память: Corsair Dominator GT, 4 x 2048 Мбайт, PC3-16000, @1920 МГц, DDR3 DIMM, 9-9-9-24 1.65 В;
• HDD (SSD): Crucial M4, 128 Гбайт (CT128M4SSD2) 2.5”, SATA, MLC;
• Блок питания: Zalman ZM1000-HP, 1000 Ватт;
• Монитор: Dell U2412M, 1920 х 1200;
• Мультиконтроллер: Zalman ZM-MFC3;

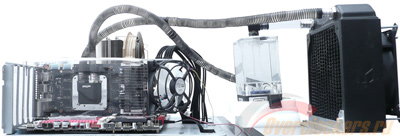

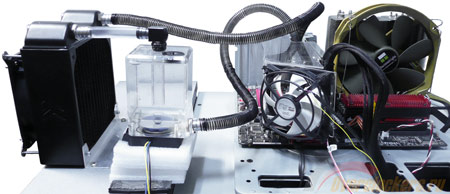

• Открытый стенд.

Инструментарий

Применялось следующее программное обеспечение:

• Мониторинг: GPU-Z 0.7.5, HWiNFO64 4.27-2050;
• Прогрев GPU и VRM: FurMark 1.11.0;
• BenchMark: Unigine Valley;
• Разгон: MSI Afterburner 3.0.0 beta18.

Методика

Использовалась операционная система Windows 7 Ultimate 64-bit (Service Pack 1) со всеми обновлениями на данный момент. Процессор был разогнан по шине 240 МГц с множителем 19, его частота в итоге составила 4560 МГц, частота HT/NB – 2400 МГц.

На скриншоте значение завышено из-за особенностей материнской платы, в BIOS которой функции, отвечающие за стабильность, находятся в авторежиме.

В BIOS (версии 3029 за 10/09/2012) платы во вкладке «Extreme Tweaker» в настройках устанавливались следующие параметры:

• Ai Overclock – manual;
• CPU Ratio – x19;
• AMD Turbo CORE technology – Disable;
• CPU Bus Frequency – 240;
• PCIE Frequency – 100;
• DRAM Frequency – 1920 МГц (1:4 с таймингами: 9-9-9-24);
• CPU/NB Frequency – 2400 МГц;
• HT Link Speed – 2400 МГц;
• CPU Offset Voltage – 1.488 [0.10000];
• DRAM Voltage – [1.68750];
• HT Voltage – [1.22500];
• NB Voltage – [1.35000].

Все остальные настройки по умолчанию (Auto).

Драйверы видеокарт:

• Catalyst 13.11 Beta5;
• ForceWare 331.82 WHQL.

Тестирование и замеры производились на открытом стенде при температуре окружающей среды 24–25 градусов по Цельсию. Показания окружающей среды снимались при помощи термопары, подключенной к реобасу и выведенной отдельно за пределы тестового стенда. Температуры с силовых элементов фиксировались с помощью термопар Scythe Kaze Master PRO KM03-BK 5.25. Отмечались самые высокие показатели.

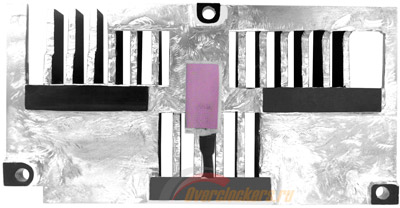

Кроме того, что датчик обклеивался «терможвачкой», необходимо наглядно показать способы его установки.

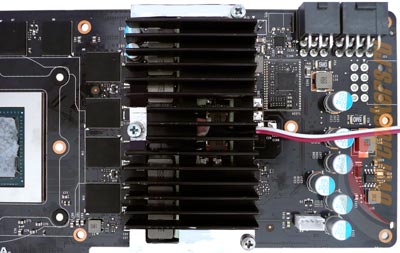

На GeForce GTX 780 Ti положение датчика осталось без изменений по сравнению с первым материалом.

Тесты были сделаны накануне (перед тем как сдать видеокарту ее владельцу),…

… поэтому винты M3 x 15 мм, которые еще самому пригодятся, были заменены на пластмассовые гвоздики:

В случае с Radeon R9 290 для начала стоит отметить, что во время тестирования переключатель видеокарты устанавливался в положение «2» с оригинальным BIOS.

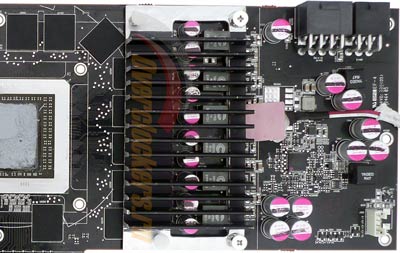

С альтернативными системами охлаждения и самоделкой термопара, обклеенная «терможвачкой», устанавливалась рядом с силовой цепью на PCB.

Ее расположение не менялось на протяжении всего тестирования.

Кроме того, показания снимались программно. За сканирование модулей напряжения отвечает контроллер (ШИМ) CHIL, через него температуры с силовых элементов снимались со вкладки «Sensor» GPU-Z 0.7.4 (строки «VRM Temperature 1» и «VRM Temperature 2»).

Все это дублировалось при помощи HWiNFO64:

• VRM Temperature 1 – общая температура цепи питания (транзисторов) GPU;
• VRM Temperature 2 – температура подсистемы питания GDDR5.

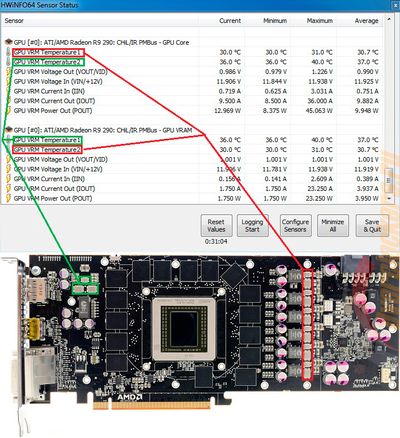

Ниже визуально показано, какой параметр за что отвечает.

Стоит учитывать тот факт, что термодатчик устанавливался один и в строго определенном месте, а не на каждой отдельной цепи питания, следовательно, он не может быть полностью объективным измерителем для отдельно взятой системы. А вот температура показывает тепловыделение всех задействованных в работе линий на участке одновременно. Датчик использовался для выяснения тепловыделения системы питания на GTX 780 Ti, поскольку программным путем снять температуры невозможно. Для получения сравнительных результатов он применялся и на R9 290.

В последнем случае снятые при помощи термопары температуры не использовались в графиках, она устанавливалась в ознакомительных целях, для выяснения того, какое тепловыделение образуется около силовой цепи рядом. Эти данные приведены в итоговой таблице.

В разделе «Звуковое давление» строчки «system», «дневное время суток», «ночное время суток» отражают уровень шума в одном и том же помещении, и соответствуют работе тестового стенда без видеокарт и альтернативных систем охлаждения, окружающему фону днем и ночью. Уровень звукового давления измерялся шумомером MASTECH MS-6700 (погрешность измерений +/-1.5 дБ) в ночное время суток (для уменьшения воздействия посторонних источников) с расстояния:

• 0.3 метра;
• 1 метр;
• 3 метра.

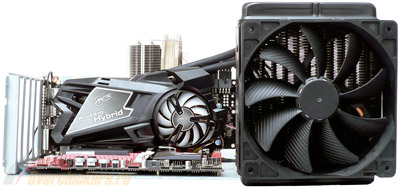

При замерах уровня звукового давления тестовый стенд находился в следующем положении (на примере GeForce GTX 780 Ti):

Вентилятор Scythe Glide Stream PWM устанавливался на радиаторах Arctic Cooling Accelero Hybrid, Accelero Xtreme III и EK-CoolStream RAD XTC. Приведу список режимов его работы:

• 900 RPM;
• 1200 RPM;
• 1500 RPM;
• 1800 RPM.

Регуляция и съем температур осуществлялись с помощью реобаса Zalman ZM-MFC3. Этим же многофункциональным контроллером фиксировалось общее потребление мощности всей системы (без монитора). Все полученные данные отражены в итоговой таблице.

Для получения результатов графический процессор и силовые элементы видеокарт прогревались утилитой Furmark в течение пяти минут и только на штатных частотах видеокарт с нажатием «Burn-in-test».

В Unigine Valley воспроизводился один прогон (300 секунд) с настройками:

Для приведения к первоначальным температурам GPU и VRM обороты крыльчатки вентиляторов выкручивались на максимум, промежуток по времени составлял не менее десяти минут. Остается привести параметры работы видеокарт.

ASUS GeForce GTX 780 Ti.

Sapphire Radeon R9 290.

Результаты тестирования

GeForce GTX 780 Ti

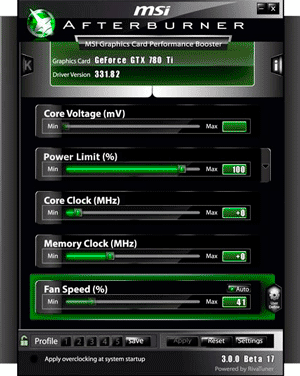

Параметры разгона были следующими (по данным MSI Afterburner):

Пора взглянуть на результаты.

Без нагрузки разницы практически не наблюдается. Жидкостное охлаждение по температурам на GPU и VRM оказалось местами на градус прохладнее воздушного.
