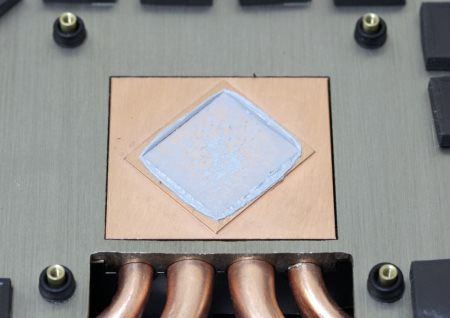

В качестве термоинтерфейса здесь используется мягкое серо-серебристое вещество, похожее на загустевшую термопасту.

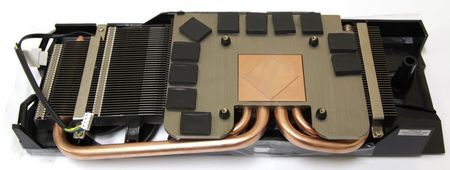

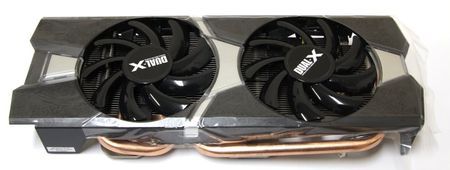

Конструкцию самого кулера можно назвать классической. Она подразумевает использование радиатора с тепловыми трубками и пластикового кожуха с вентиляторами сверху.
реклама
Вместе с этим отлично видно, что его конструкция существенно упростилась по сравнению с аналогичным устройством на Sapphire HD 7970 Dual-X. Наиболее отчетливо это заметно по радиатору.

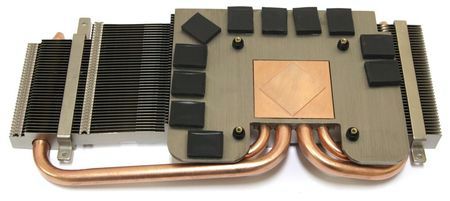

Изучение и сравнение необходимо начать с основы основ – основания. В современной реинкарнации оно перестало быть полностью медным. Остался лишь небольшой фрагмент по центру с небольшим прямоугольным выступом для лучшего контакта с кристаллом графического процессора. Вокруг же находится совершенно другой металл. На нем сверху можно обнаружить одиннадцать кусочков терморезинки черного цвета. Не скажу, что в данном случае они как-то позволяют проводить тепло от микросхем памяти, скорее, наоборот, предотвращают их от нагрева, поскольку их толщина достигает 3 мм.

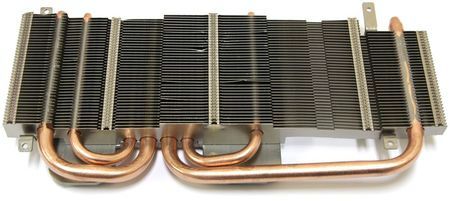

Количество тепловых трубок уменьшилось на одну, а само их расположение немного изменилось. Раньше две самые толстые трубки были по краям от центра основания, а теперь они проходят посередине. Вместе с этим наверняка поменялось количество и размер алюминиевых ребер, сквозь которые проходят трубки. Теперь уже совершенно очевидно, что перед нами просто другой радиатор, но концепция его осталась прежней.
реклама

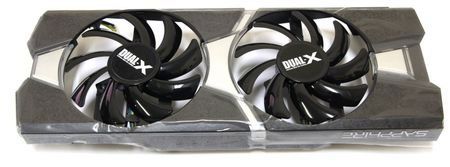

Сверху радиатор накрывается пластиковым кожухом с вентиляторами, который также преобразился согласно габаритам радиатора.

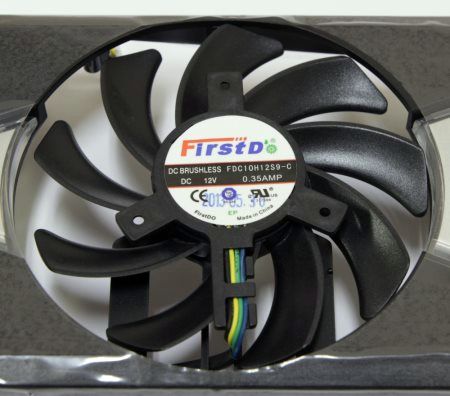

Вентиляторы здесь тоже используются другие. Это устройства FirstD FDC10H12S9-C с техническими характеристиками 12 В, 0.35 А.

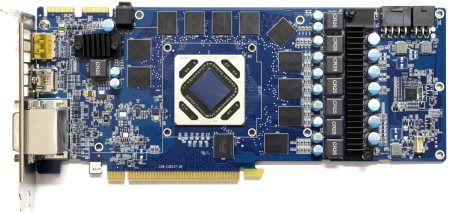

После демонтажа кулера с лицевой стороны можно обнаружить еще парочку радиаторов.

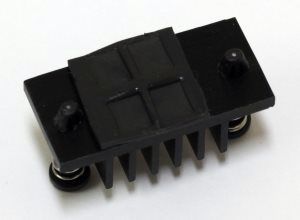

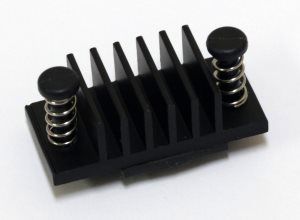

Они предназначены для отвода тепла от транзисторов. Тот, что поменьше, находится в левой части сверху.
Он изготовлен из алюминиевого сплава, окрашен в черный цвет и крепится к печатной плате при помощи двух пластиковых клипс на пружинках. В качестве термоинтерфейса используется терморезинка черного цвета.

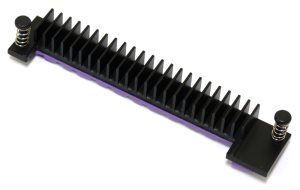

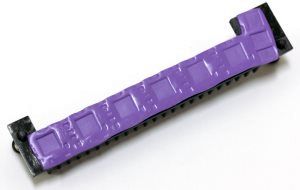

Другой радиатор немного больше и размещен в правой части.
Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Крепится он аналогично, а вот в качестве термоинтерфейса используется терморезинка необычно яркого цвета.

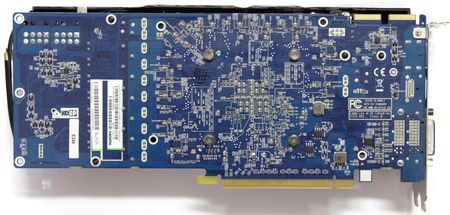

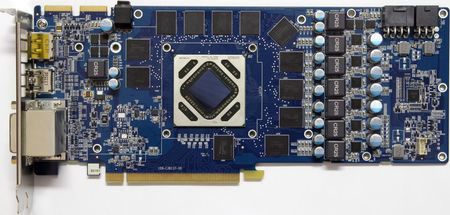

После демонтажа обоих радиаторов можно посмотреть на печатную плату с двух сторон.
реклама
По центру, как обычно, можно видеть графический процессор. В данном случае это AMD Tahiti. За все время существования его характеристики знакомы уже многим знатокам компьютерных комплектующих чуть ли не наизусть, поскольку он уже поучаствовал в большом количестве обзоров Radeon HD 7950/ HD 7970.
Около него находится двенадцать микросхем памяти, в то время как на металлическом основании всего одиннадцать терморезинок. Все правильно, внизу одной нет, поскольку там уже находятся тепловые трубки.

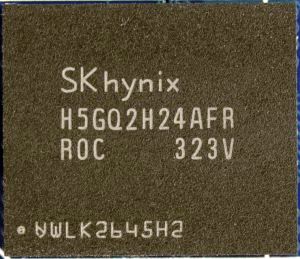

Здесь используется память типа GDDR5 производства компании SK Hynix.
Вместе они образуют шину передачи данных 384 бит, а их совокупный объем составляет 3 Гбайта. По этой части видеокарта не уступает GeForce GTX 780.
Подсистема питания, на мой взгляд, немного упростилась. Она выполнена по формуле 6+1+1 (GPU/MEM/PLL).

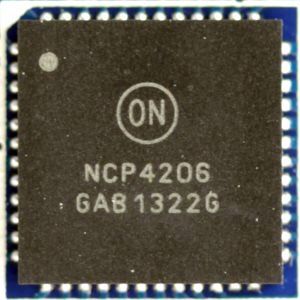

В качестве основного ШИМ-контроллера используется микросхема ON Semiconductor NCT4206.
Точно такая же очень часто встречается на видеокартах GeForce GTX 770 / GTX 780.

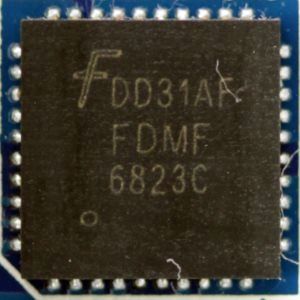

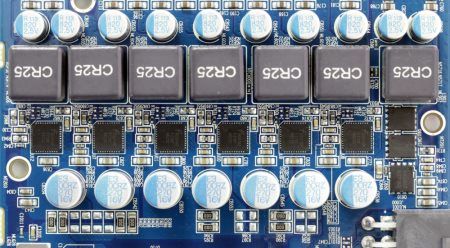

В каждой из шести фаз питания графического процессора применены транзисторные сборки типа DrMOS – Fairchild Semiconductor FDMF6823C.
