Обзор и тестирование видеокарты Sapphire Dual-X R9 280X OC (страница 3)

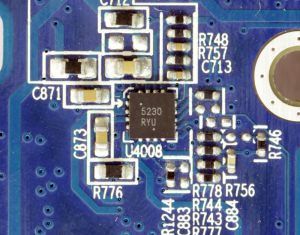

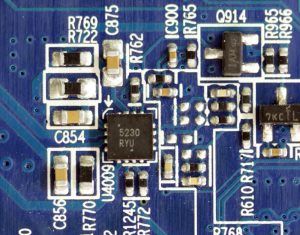

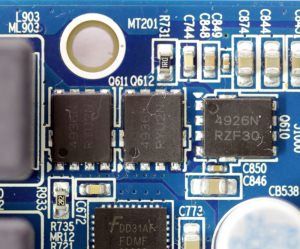

С обратной стороны можно обнаружить еще два ШИМ-контроллера с маркировкой 5230 RYU. К сожалению, их идентифицировать не удалось.

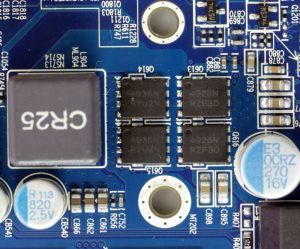

Все остальные компоненты, а именно транзисторы, твердотельные конденсаторы и катушки индуктивности размещены на лицевой стороне.

Недалеко от двух разъемов CrossFire, которые находятся по верхнему краю в левой части, расположена кнопка переключения BIOS. В нее вмонтирован голубой светодиод и в одном из положений он светится.

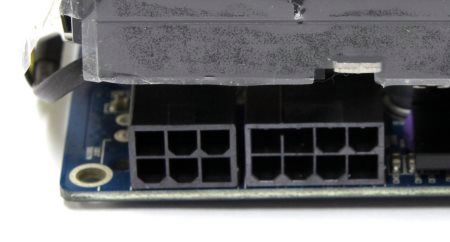

Дополнительное питание подается на плату через два коннектора: 8-pin PCI-e и 6-pin PCI-e.

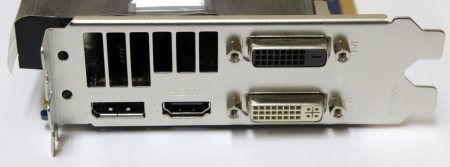

На задней панели находятся следующие видеовыходы.

• Один DVI-I;
• Один DVI-D;
• Один DisplayPort;
• Один HDMI.

Не знаю, кому как, но мне показалось, что по сравнению с Sapphire HD 7970 Dual-X рассматриваемая видеокарта существенно упростилась по системе охлаждения, дизайну печатной платы и используемым компонентам. Возможно, эти жертвы необходимы, чтобы снизить себестоимость продукта, иначе вполне очевидно, что не стоило с нуля переделывать уже существующую модель.

Тестовый стенд

Тестирование видеокарты Sapphire Dual-X R9 280X проводилось на следующей конфигурации:

• Материнская плата: ASUS Z87-PLUS версия BIOS 1604;
• Процессор: Intel Core i7-4770K (3500 МГц);
• Кулер: Noctua NH-D14 (пассивный режим);
• Термоинтерфейс: Gelid GC-Extreme;
• Память: 2 x 8 Гбайт DDR3 1333, Samsung M378B1G73BH0-CH9;
• Видеокарта: Sapphire Dual-X R9 280X 3 Гбайта (1020 /6000 МГц (ядро/память));
• Накопитель SSD: Plextor M5 PRO 256 Гбайт;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: OCZ OCZZX1000, 1000 Вт;
• Корпус: Corsair Graphite 600T.

Все вентиляторы, включая встроенный в блок питания, в процессе замеров были отключены. Боковая стенка корпуса была открыта. Тестирование видеокарт по данной методике всегда проводится на заводском термоинтерфейсе, не стал исключением и этот раз. Температура в помещении находилась на уровне 24°C, а шум составлял 26.7 дБ.

Стандартные частоты и разгон

Наклейка на упаковке гласит о том, что перед нами разогнанный вариант. Осталось только проверить, насколько. Вместе с этим можно выяснить значение параметра ASIC Quality. Для кого-то оно принципиально, но лично я ему не доверяю, поскольку уже много раз у меня получалось с разгоном все с точностью до наоборот.

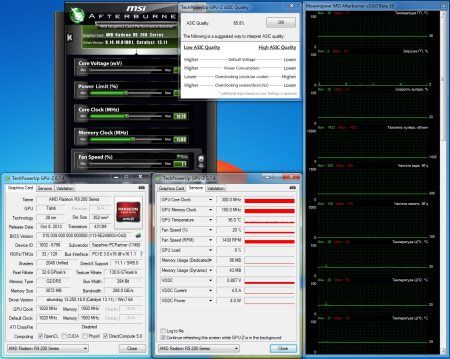

Для начала следует проверить поведение видеоадаптера в режиме полного отсутствия нагрузки.

Как и должно быть, в таком состоянии частоты графического процессора и памяти снижаются до установленных минимумов – 300/150 МГц. Разумеется, вместе с этим снижается напряжение, а температура и обороты вентиляторов пребывают на самом минимуме. Стоит признать, что это действительно тихо. Хотя и не совсем бесшумно, все-таки 1400 об/мин. А вот было бы 900 об/мин с такими вентиляторами и можно было бы ликовать. Пока же просто хорошо.

Температура? Ее значение составляет 35°C. Ради эксперимента вентиляторы были остановлены, и в пассивном режиме она поднялась до 42°C. Согласитесь, это не так много и можно было бы предусмотреть более щадящий режим.

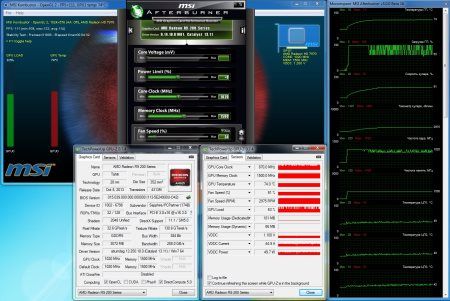

Переходим к нагрузке. Для этих целей используется утилита MSI Kombustor. Несмотря на то, что она подвергается жесткой критике, ей удается загрузить работой графический процессор, а это главное. Не стоит забывать, что дверца корпуса открыта, следовательно, видеокарте не так уж тяжко, как в тесной закрытой и невентилируемой коробке системного блока.

Очень странный режим Boost на видеокартах AMD и он мне категорически не нравится. Получается, что он работает в противоположную сторону.

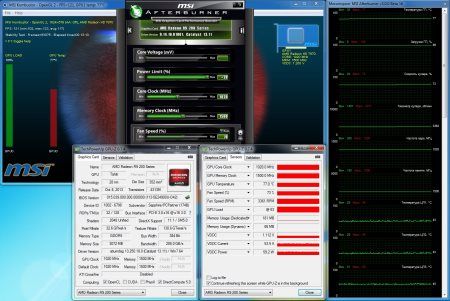

Иначе говоря, правильнее его называть антиBoost. В нагрузке частота не увеличивается, а падает. Легко предположить, что вместе с ней падает производительность и температура. Второе, безусловно, хорошо, а вот как быть с первым? Вариант один – двигать ползунок Power Limit.

Теперь, все встает на свои места. Никаких колебаний, а только ровный и красивый график. Если честно, то я мечтал об этом режиме с самого начала. Он позволяет видеопроцессору честно функционировать постоянно на заявленной частоте. Именно так было на классических видеокартах Radeon HD 7970. Самое главное, ничего не мешает производителю такой режим оставить, зашив его во вторую микросхему BIOS. Одна часть пользователей получила бы модель чуть тише, а другая – немного производительнее и все при нажатии единственной кнопки. Здесь же обе прошивки BIOS просто клоны.

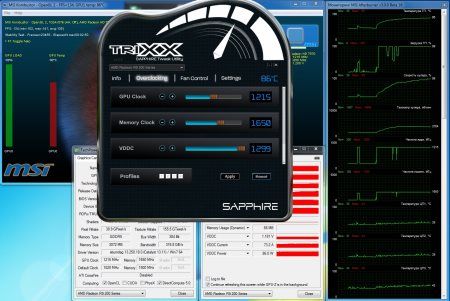

Поэтому переходим к разгону. В данном случае он не совсем простой, а скорее как испытание системы охлаждения на прочность. Для получения лучших результатов было решено поднять напряжение на графическом процессоре, для чего была использована утилита Sapphire TriXX.

Несмотря на то, что мониторинг не отображает подъем напряжения на графическом процессоре, вполне очевидно, что оно выросло, иначе такой рост температуры становится просто необъясним. Полученный результат оказался далеко не предельным, но дальше уже начинается банальный перегрев. Все-таки достижение рекордных значений со штатной системой охлаждения малореально.

В заключение приведу график зависимости температуры и шума от скорости вращения крыльчаток вентиляторов.

Заключение

Несмотря на все нюансы, мне видеокарта понравилась. Еще в то время, когда состоялся обзор Sapphire HD 7970 Dual-X и Vapor-X, между ними было проведено сравнение. И тогда предпочтение было отдано первой модели. Возможно, система охлаждения Vapor-X может отвести гораздо больше тепла, но по факту она справляется с этим графическим процессором ничуть не лучше. А на стороне Dual-X более компактная конструкция СО. Она чуть тише, и с моей точки зрения представляет собой более гармоничное и законченное решение. Во многом это можно объяснить классической системой отвода тепла, в которой медное основание припаяно к тепловым трубкам из такого же материала, обеспечивая эффективную передачу тепла к алюминиевым ребрам, пропаянным в местах контакта.

Нельзя не отметить и оптимальный, на мой взгляд, режим работы. Однако в данном случае вызывают вопросы предназначение переключателя BIOS. К примеру, можно было бы реализовать несколько режимов работы, но они снова одинаковы. Непонятна и реализация технологии Boost, когда в нагрузке частота падает. Получается, что если не отслеживать частоту графического процессора, то будет неизвестно, какая она на самом деле в том или ином приложении.

Рискну предположить, что видеокарта Sapphire Dual-X R9 280X окажется в рознице дешевле, чем версии Vapor-X и Toxic. Если же к ней приложить определенные усилия и провести программную модификацию, то можно получить одного из лидеров по совокупности потребительских качеств. Очень жаль, что всю работу не сделал производитель, но есть шанс, что он исправится.
