Обзор и тестирование материнской платы ASUS Z87I-PRO (страница 4)
реклама
Тестовый стенд
Тестирование ASUS Z87I-PRO производилось в составе следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
В отличие от материнских плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.
реклама

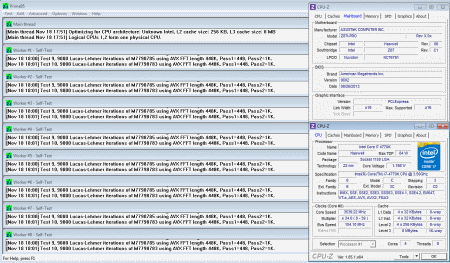

При использовании CPU Strap 100 МГц ASUS Z87I-PRO смогла разогнать процессор до 104.1 МГц:
При дальнейшем разгоне система теряла стабильность, а при установке частоты свыше 104.6 система не проходила POST.

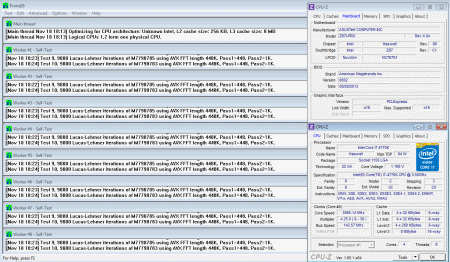

При использовании CPU Strap 125 МГц материнская плата разогнала процессор до 142.6 МГц:
Как и в случае с CPU Strap 100, дальнейший разгон приводил к нестабильности системы. Прохождение POST оставалось возможным вплоть до 143 МГц.

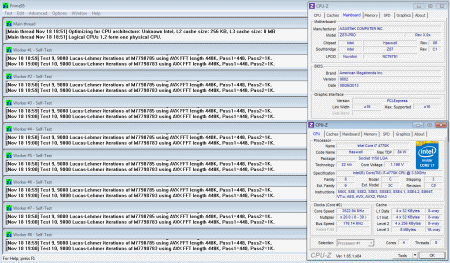

При использовании CPU Strap 167 МГц материнская плата разогнала процессор до 176.1 МГц:
реклама
Загрузить Windows можно было и на частотах свыше 180 МГц, однако при включении стресс-теста начинал «отваливаться» драйвер видеокарты.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Судя по его показаниям, ASUS Z87I-PRO склонна к легкому занижению напряжения питания памяти, хотя отклонения все же небольшие.
Для проверки разгона оперативной памяти теперь помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung добавлен комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.
При разгоне комплекта G.Skill материнская плата показала результат 2626 МГц, что является практически полным раскрытием потенциала модулей.
Да, с некоторыми платами получалось достичь результата на 10 МГц выше, но это уже мелочи, и скорее всего обуславливалось установкой напряжения питания 1.82 В, в то время как Z87I-PRO ограничена значением 1.8 В.

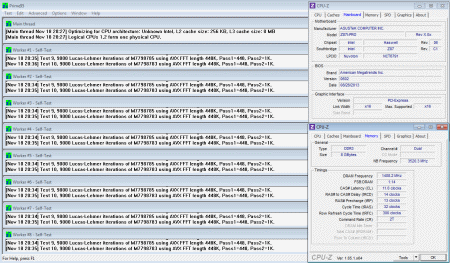

В случае с комплектом Corsair была достигнута частота работы памяти 2816 МГц:
Очень хороший результат, тем более, что работоспособным оказался множитель частоты работы памяти Х28. Использовалось значение System Agent Voltage +0.35 В.
Разгон процессора
Для начала проверим работу Load-Line Calibration для CPU Input Voltage:
|
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level 1 |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
CPU Vcore, Load Line calibration Level 8 |
|
|
|
реклама
Замеры производились при помощи мультиметра Mastech MY64. В дальнейшем при тестировании использовался режим Level 4.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.

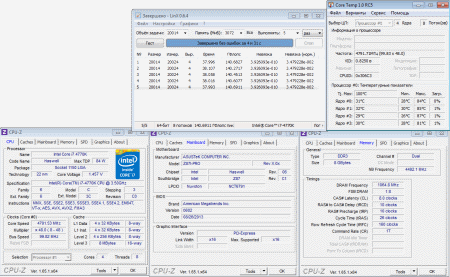

Результат разгона, достигнутый с ASUS Z87I-PRO, составил 4792 МГц:
Результат не лучший, но и плохим его назвать язык не поворачивается. При этом причина того, что планка в 4800 МГц не покорилась, заключается скорее в возросшем температурном режиме CPU, нежели в особенностях платы. Как известно, процессоры поколения Intel Haswell чувствительны к температуре, и лишняя пара градусов здесь заметна.
Используемые напряжения процессора:
- CPU Input Voltage: 2.22 В;
- CPU Core Voltage: 1.457 В;
- CPU Cache Voltage: 1.35 В.
Температурный режим материнской платы
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера составляла ~23-24 градуса по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор преобразователя питания процессора |
|
|
Радиатор набора системной логики |
|
|
Что касается температурного режима преобразователя питания, то материнская плата стресс-тест не прошла, поскольку площадь радиаторов все же слишком мала для пассивного охлаждения. Форм-фактор Mini-ITX и жидкостное охлаждение ЦП при отсутствии обдува радиаторов платы – это перебор. На температуру в 90 градусов радиатор преобразователя питания вышел за 7 минут, после чего нагрузка была остановлена (плата сохраняла стабильность), так как нет смысла «жарить» плату и дожидаться активации температурной защиты.
В случае с радиатором системной логики никаких проблем с температурным режимом не возникло.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC1150.
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результат в пределах погрешностей повторяет те цифры, которые были получены на других системных платах с использованием кодека Realtek ALC1150.
Заключение
ASUS Z87I-PRO оставила после себя приятное впечатление: да, по сравнению с Maximus VI Impact плата менее подготовлена к работе на открытом стенде и к экстремальному разгону, но так ли этот функционал нужен для форм-фактора Mini-ITX? Что касается разгона процессора на воздушном или жидкостном охлаждении, то здесь разницы между моделями нет. Зато с точки зрения обычной системы преимущества Z87I-PRO очевидны: на I/O панели три видеовыхода против двух у Impact, число портов USB на I/O панели десять против восьми, число портов SATA шесть против четырех, к тому же стоит отметить удобное расположение двух дополнительных SATA. При этом стоимость младшего решения в среднем ниже на две тысячи рублей.
Что касается отрицательных качеств платы, то они целиком и полностью перекочевали от Impact и являются следствием используемого форм-фактора: при установленной в систему видеокарте перекрывается доступ к слотам оперативной памяти, а сама материнская плата не способна пройти температурный стресс-тест.
Плюсы:
- Форм-фактор Mini-ITX;
- Наличие интерфейсов Wi-Fi и Bluetooth;
- Наличие шести портов SATA;
- Десять портов USB и три видеовыхода на I/O панели;
- Широкие возможности по управлению оборотами вентиляторов;
- Мощный преобразователь питания процессора;
- Предсказуемость материнской платы при разгоне;
- Хорошие результаты разгона как процессора, так и памяти;
- Для предоставляемых возможностей вполне демократичная цена.
Минусы:
- Из-за используемого форм-фактора компоновка платы не слишком удобна;
- Температурный стресс-тест материнская плата не прошла;
- Ограничение напряжения питания памяти на уровне 1.8 В.
