Обзор и тестирование материнской платы ASUS Z87I-PRO (страница 3)

Система питания

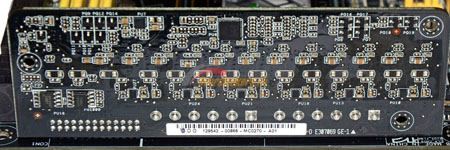

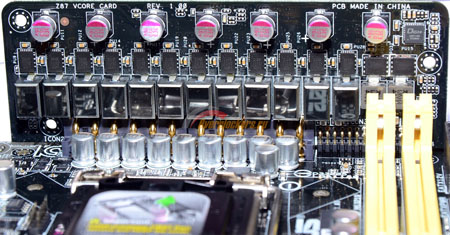

В отличие от классических системных плат, у нескольких последних Mini-ITX представителей ASUS преобразователь питания вынесен на отдельную плату, и расположен перпендикулярно самой материнской плате:

На этой плате разместились два преобразователя питания: двенадцатифазный для процессора и двухфазный для памяти. Преобразователь питания ЦП основан на контроллере DIGI+ ASP1251 (International Rectifier IR3563A), в качестве удвоителей фаз используется шесть микросхем International Rectifier IR3599, в качестве транзисторов применены IR3553 в количестве двенадцати штук, то есть по одному на каждую фазу.

Преобразователь питания памяти построен на контроллере DIGI+ ASP1103, в качестве транзисторов используется пара ON Semiconductor NTMFD4901NF, по одному на каждую фазу.

Технические характеристики

Возможности BIOS Setup

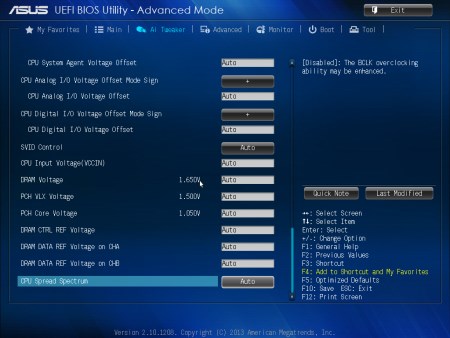

UEFI меню материнских плат ASUS унифицировано и подробно рассматривалось в обзоре Z87-PLUS. У тестируемой Z87I-PRO отличий в UEFI меню не так много, и касаются они только меню установки напряжений:

По сравнению с Z87-PLUS здесь нет возможности изменения таких напряжений, как Clock Crossing VBoot Voltage, Clock Crossing Reset Voltage и Clock Crossing Voltage, варьируя значениями которых можно было бы достичь большего разгона базовой частоты в ущерб стабильности PCI-Express, либо наоборот, решить возможные проблемы с PCI-Express снижением потенциала базовой частоты.

Изменены и диапазоны регулировок некоторых других напряжений. Приведу перечень доступных для изменения напряжений:

Из неприятного можно отметить только ограничение напряжения питания памяти на отметке 1.8 В, чего может быть мало при экспериментах с разгоном «на результат». С другой стороны, так оно может и лучше, ведь память на данной плате будет стоять «впритык», то есть возможности для охлаждения модулей здесь заведомо хуже, чем у полноразмерных плат, где память в Dual Channel режиме стоит через слот.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

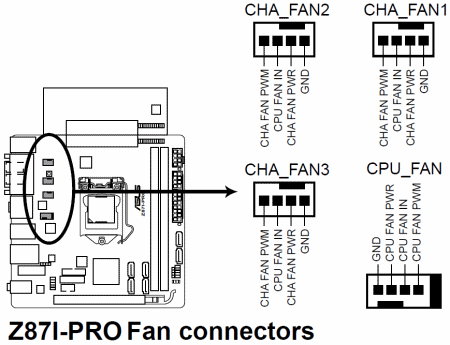

Расположение разъемов для подключения вентиляторов на ASUS Z87I-PRO:

В сумме у материнской платы четыре разъема для подключения вентиляторов, что для форм-фактора Mini-ITX неплохо. Что касается расположения разъемов, то его можно назвать крайне неудобным – все четыре разъема удалены от краев платы, и доступ к ним в собранной системе будет крайне затруднен, особенно если на процессоре использовать габаритную систему охлаждения.

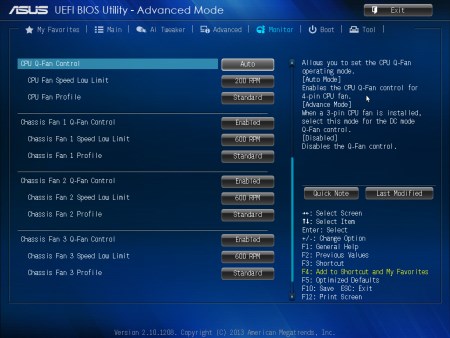

Настройки по управлению оборотами вентиляторов содержатся в UEFI разделе Monitor:

Для каждого из четырех разъемов доступно раздельное управление скоростью вращения крыльчатки.

Для автоматической регулировки доступны профили Standard/Silent/Turbo и ручной режим, где раскрываются дополнительные настройки. В последних задаются значения минимальной и максимальной скорости вращения, а также температура ЦП, при которой они достигаются. В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» – от 20 до 100% (60% для режима Q-Fan Control «Advance Mode»), диапазон задаваемых температур CPU – от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» – от 60 до 100%, нижняя планка температуры процессора зафиксирована на 40 градусах, а верхняя регулируется до 75 градусов.

Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Регулировка средствами UEFI ничем не отличается от других Z87 плат ASUS, диапазоны изменения настроек слегка маловаты.

Проверка регулировки средствами FAN Xpert 2 на сей раз не проводилась, поскольку на стендовой операционной системе не удалось запустить программное обеспечение Ai Suite, а в переустановке ОС ради одной материнской платы уже нет смысла – далее приоритетными будут тесты платформы FM2.
