Тестовый стенд и методика тестирования
Героиня статьи позиционируется как видеокарта для оверклокеров. Стандартный разгон на стоковом охлаждении не может показать все возможности этого графического ускорителя. Поэтому помимо тестирования штатной СО видеокарта разгонялась еще и «на воде», и «на каскаде».
Тестовый стенд
- Материнская плата: ASUS Crosshair V Formula;
- Процессор: AMD FX-8350;
- Видеокарта: MSI GeForce GTX 770 Lightning;
- Оперативная память; 2 модуля по 4 Гбайта, Patriot DDR3 1600 МГц (9-9-9-2-4);
- Жесткий диск: HDD WD5000AAKS, 500 Гбайт;
- Блок питания: Tagan 1100 Ватт.
Охлаждение
- Штатное;
- Водяное;
- Каскадная фреоновая установка.
реклама
Водяное охлаждение
Процессорный контур:
- Водоблок - Koolance CPU-370;
- Помпа - Koolance Pump, PMP-450 [13mm, 1/2in ID];
- Радиатор1 - Magicool Copper Radiator 6x 120 mm/45 mm;
- Радиатор 2 - ThermoChill PA120.3.
Контур видеокарты:
- Водоблок – EK-VGA Supreme HF, EN Nickel Plexi;
- Помпа - помпа Swiftech MCP655;
- Радиатор 1 - Alphacool NexXxoS Pro III Radiator;
- Радиатор 2 - Black Ice GT Stealth 360.
Все это соединено шлангами с внутренним диаметром 12 мм. Расширительные баки самодельные. Теплоноситель – дистиллированная вода.
Каскадная установка
О ее составе и входящих в систему элементах вы можете узнать из этой статьи.
Программное обеспечение
- Операционная система: Windows 8 pro;
- Драйвер видеокарты: 320.49 WHQL.
Вспомогательные утилиты:
- MSI Afterburner 3.0.0 Beta 11 (SE for 680/770 Lightning editions), 3.0.0 Beta 14 (SE for 680/770 Lightning editions).
реклама
Тесты:
- 3DMark Vantage, профиль Extreme;
- 3DMark 11, профиль Extreme;
- Unigine Heaven 4, Extreme;
- Metro 2033 Benchmark;
- Metro Last Light;
- S.T.A.L.K.E.R.: Зов Припяти;
- Hard Reset;
- Batman Arkham City;
- Aliens vs Predator Benchmark Tool, максимальная детализация, DirectX 11.
Разгон

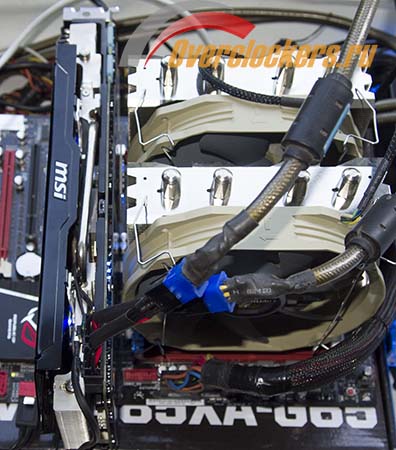

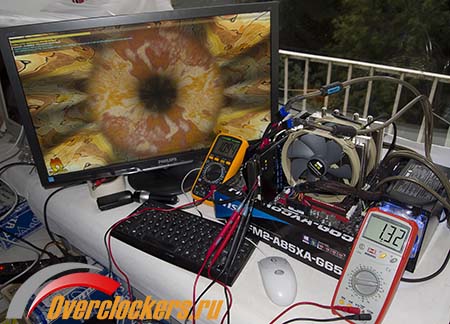

Разгон это прекрасно. Но сначала надо протестировать видеокарту на частотах по умолчанию, чтобы было с чем сравнивать. Собираю стенд. Как всегда на подоконнике. И тут же возникла первая проблема. Пластиковая крышка GPU Reactor уперлась в процессорный кулер Thermalright Silver Arrow. Пришлось ее снять. Видеокарта встала на место, но расстояние от печатной платы реактора до ребер кулера минимально. Неловкое движение может привести к замыканию.
К сожалению, один из трех переходников в комплекте видеокарты отсутствовал. Поэтому одновременно я смог контролировать только два напряжения.
Прогнал все тесты. Наибольшая температура графического чипа составила 62 градуса. И это при комнатной +26. Система охлаждения очень тихая. На фоне Thermalright Silver Arrow ее совершенно не слышно. Все заявления производителя по поводу шума и эффективности кулера видеокарты совершенно справедливы.
Напомню, что у видеокарт на процессорах NVIDIA нет постоянной рабочей частоты. А есть базовая и Boost. От величины базовой частоты зависит работа технологии динамического разгона GPU Boost. В данном случае GPU Boost 2.0. Следующая усовершенствованная версия. Частота работы GPU не может снизиться ниже базовой, а насколько повысит ее GPU Boost, знает только она одна. Зависит от множества причин.
Видеопроцессор эталонной GeForce GTX 770 работает с базовой частотой 1046 МГц, Boost 1085 МГц. Lightning работает со скоростью 1150 МГц, Boost 1202 МГц. Мне более интересна Boost частота, потому что именно на ней работает видеокарта. И именно она при переразгоне сбрасывается. Далее ее я буду считать итоговой частотой, полученной в результате разгона.
Так же она является показателем стабильности работы видеокарты. Если она периодически проседает, то видеокарта работает нестабильно и разгон приходится снижать. На этом все. Пора переходить к делу.

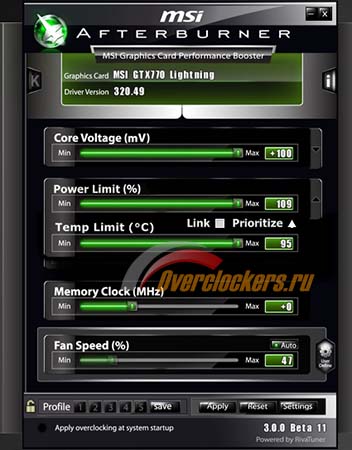

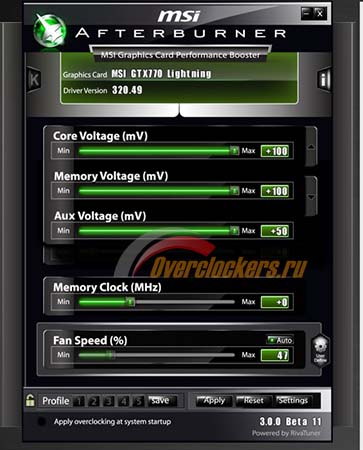

Сначала я запустил видеокарту на обычном BIOS. Установил последний на тот момент MSI Afterburner 3.0.0 Beta 11 (SE for 680/770 Lightning editions). Посмотрел пределы регулировок. Ползунки выкручены на максимум.
Напряжение на GPU можно увеличить на 12 мВ. Power Limit на 9 процентов. М-да… Не впечатляет. Но девять процентов все же лучше, чем шесть у «референсов».
реклама
А есть еще один BIOS, разблокированный! Там-то уж о-го-го! Сколько раз про это было написано на коробке видеокарты и на сайте производителя! Сейчас, сейчас…

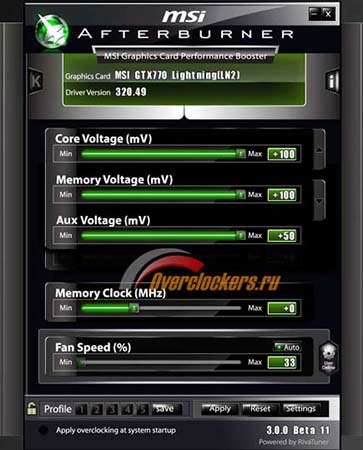

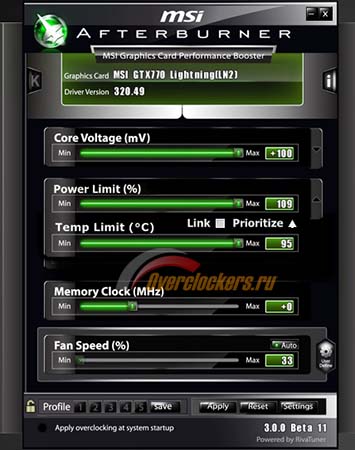

Выключаю компьютер, переключаю на LN2 BIOS. Загружаю операционную систему. Запускаю Afterburner 3.0.0 Beta 11 (SE for 680/770 Lightning editions). Обратите внимание именно Lightning editions, специальный, именно для этой карты. Сейчас я увижу всю разблокировку в один клик! Сейчас! И…
Картинки называются: найдите несколько отличий. А отличие только одно! Надпись LN2 в четвертой сверху строчке. А где разблокировка? В «один клик» !? Где кликать? Оказалось, нигде. BIOS действительно разблокирован. Но чтобы воспользоваться всеми его прелестями, нужна специальная версия программы Afterburner - MSI Afterburner Extreme. Где же взять эту волшебную программу? На диске, идущем в комплекте? К сожалению нет. MSI Afterburner Extreme получают только ограниченный круг людей, в который входят избранные оверклокеры и участники соревнований MSI MOA. Причем для этого надо подписывать NDA.
Слов нет. Простой смертный оверклокер покупает видеокарту, заточенную под разгон LN2. С мощнейшей подсистемой питания выполненной на деталях высочайшего качества и надежности, с разблокированным BIOS и не сможет получить от нее того, на что она способна! И для чего собственно создана! Странно? Я бы сказал смелее, но воспитание не позволяет.
А причина этой странности политика NVIDIA по отношению к оверклокингу. После выпуска GTX 680 Lightning с лимитами выше дозволенных MSI уже имело ряд неприятностей. Поэтому со следующим Lightning получилось то, что получилось.

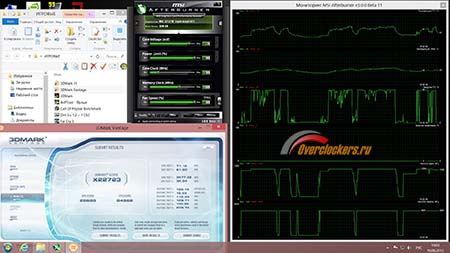

Понятно, прибавка к штатным 1,25 В еще 0,12 В маловато даже для разгона на воздухе. Но попробуем то, что есть. На штатной системе охлаждения видеокарта погналась до
- Базовая частота 1259 МГц;
- Boost Clock 1359 МГц;
- Частота памяти 4000 МГц.
Разгон скромный. Но следует учесть, что видеокарта, находящаяся у меня предоставлена MSI, а как мне там сказали:
Все оборудование, которое у нас есть в наличии – это инженерные сэмплы.
А они, как правило, гонятся хуже серийных экземпляров.
Но не все так грустно, как кажется на первый взгляд. Есть обходные маневры. Первое что мне пришло в голову это перешить в карту разблокированный Bios от 680 Lightning. Платы идентичны. А процедура разблокировки Afterburner описана тут. Если карта не заработает, всегда есть еще один BIOS. Прошивка прошла успешно. После перезагрузки я не увидел черный экран. А увидел экран начальной загрузки, потом сплошные артефакты. Пришлось перепрошить родной BIOS назад. Есть еще варианты.
Можно воспользоваться этим способом. Но мне больше понравился этот. Все очень просто. Скачивается MSI Afterburner 3.0.0 Beta 14 (SE for 680/770 Lightning editions). Вот полный список с обновлениями. И скачивается программа Rbby258 MORE Voltz.
Обе программы запускаются от имени администратора. Это важно, иначе не будет работать. В окошке Rbby258 MORE Voltz вставляются нужные напряжения, жмем Send. Данные вставляются в Afterburner. Но этого пока не видно. Нужно шевельнуть любой ползунок, например вентилятора и цифры появятся. Жмем применить и готово. Напряжение на GPU и памяти можно увеличить до+200. По заявлению автора программы Rbby258 бурнер сохраняет настройки и в следующий раз можно загрузиться с уже увеличенным выше разрешенного предела напряжением. Но у меня после перезагрузки напряжение сбрасывалось до максимально разрешенных +100.
Увеличение напряжения свыше дозволенного, разгона «на воздухе» не прибавило. Я увеличивал обороты вентилятора до 100 процентов. Температура GPU не поднималась выше 50 градусов. Но карта, не сбрасывая частот, просто уходила в «черный экран». Потом появлялась надпись – произошел сбой видеодрайвера…. Мониторинг температуры лукавит?
Попробуем поставить более серьезное охлаждение. Читатели этого ресурса люди продвинутые и прекрасно знают, что в современных реалиях водяное охлаждение ненамного эффективнее хорошего «воздуха». А чаще дает только более тихую работу системы и крутой внешний вид. Но «водянка» двухконтурная, водоблоки одни из лучших. Радиаторов много. Посмотрим, обеспечит ли это преимущество над «воздухом».
