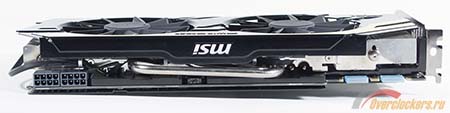

Вид сверху.
Хорошо видны два разъема для подключения блока питания. И в середине небольшой переключатель, который позволяет выбирать варианты BIOS видеокарты. Один обычный, второй разблокированный с гордым названием LN2.

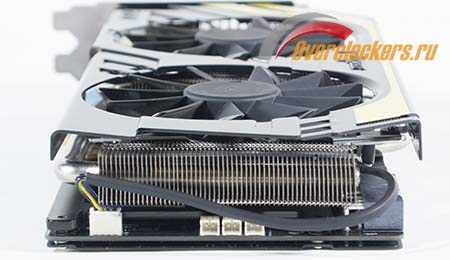

Задняя часть.
реклама

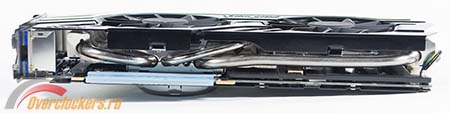

Слева разъем для подключения вентиляторов системы охлаждения. В середине три разъема для подключения кабелей-переходников для мультиметра. Очень удобное расположение. Провода от щупов ничему не будут мешать. Нижняя часть.

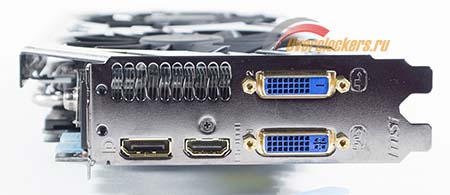

Хорошо видно то, что использованы тепловые трубки разных диаметров. А теперь панель интерфейсов.
Присутствуют:
- DisplayPort;
- HDMI;
- DVI-I;
- DVI-D.
Используя идущий в комплекте переходник DVI-VGA можно подключить аналоговый монитор.
А теперь посмотрим, что скрывают за собой внешние «доспехи». Для того чтобы снять систему охлаждения не обязательно снимать пластиковую заглушку защищающую GPU Reactor. Можно открутить четыре винта вокруг нее. Но я почему-то начал именно с «реактора». Очень было любопытно на него взглянуть.
реклама
Как оказалось снять заглушку не просто. Крепится она на защелках, а они тугие и нажимать нужно сразу с обеих сторон. После нескольких неудачных попыток заглушка была снята. О том, как я старался, свидетельствуют отпечатки пальцев вокруг GPU Reactor.

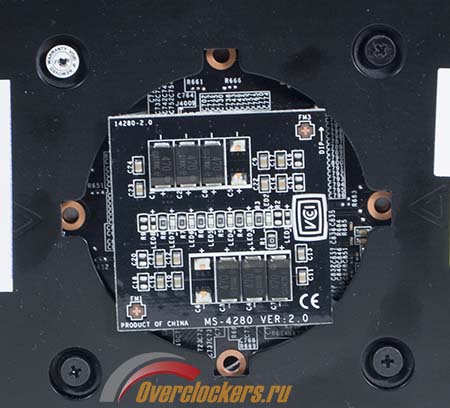

И вот он во все красе. 6 твердотельных конденсаторов, несколько керамических и резисторы. Понятно. Дополнительная фильтрация тока питания GPU. Никаких сверхъестественных наворотов. Очень печально, что производитель не смог разместить все эти элементы на основной печатной плате.
Видеокарта для оверклокеров, а они вряд ли ограничатся штатной системой охлаждения. Для того чтобы поставить водоблок, испаритель phase change системы или азотный стакан нужно установить бэкплейт. А этому GPU Reactor будет сильно мешать. Для разгона при отрицательных температурах, для чего собственно карта и предназначена, о чем говорит BIOS с гордым названием LN2, необходимо теплоизолировать не только область вокруг графического процессора, но и обратную сторону. Теперь это сделать будет очень непросто.

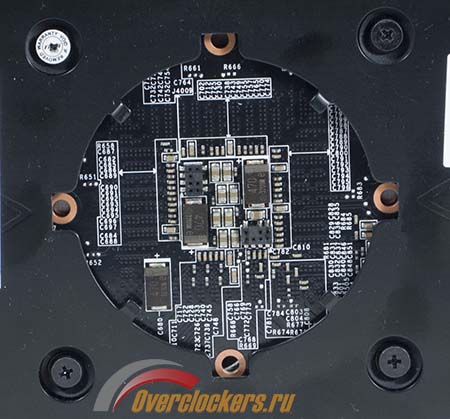

Плата-реактор легко снимается. Держится за счет разъемов. Вот что под ней.

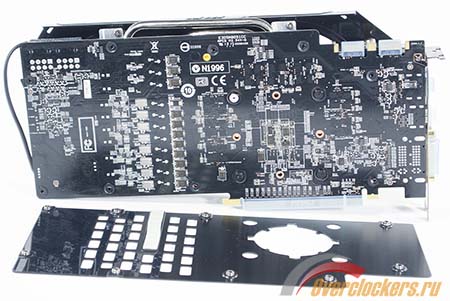

Чтобы снять защитную пластину, нужно отвернуть девять винтов.
С этой пластиной-радиатором через термопрокладку контактируют мосфеты. В случае замены штатной системы охлаждения на водяную или phase change убирать эту пластину не следует. Если это необходимо, то нужно установить на мофеты радиаторы, не забыв о том, что они CooperMOS, корпус медный, на котором может присутствовать напряжение. В случае единого радиатора обязательно проследить, чтобы не было электрического контакта между корпусами. Откручиваются еще четыре винта, снимается система охлаждения.

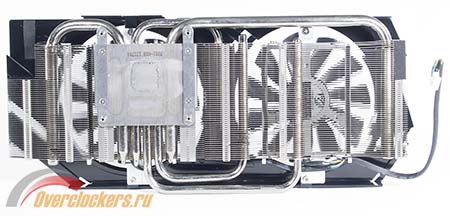

В центре теплосъемника установлены тепловые трубки диаметром 6 мм, по краям 8 мм. Трубки хорошо контактируют с теплосъемником, просветов не обнаружено.
Диаметр вентилятора 94 мм, одиннадцать лопастей сложной формы. Толщина крыльчатки 16 мм. Мощные вентиляторы.

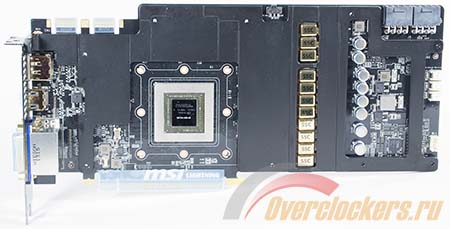

Вот так выглядит видеокарта со снятым кулером.
Первое, что мне бросилось в глаза, это блестящие позолоченные дроссели. Смотрится очень красиво. Не думаю, что позолота дает какие-либо преимущества перед непокрытыми дросселями. Хотя это говорит об элитарности продукта. Давно известно, что красивая машина быстрее ездит.
реклама
Защитная пластина-радиатор сложной формы. Толщина доходит до 5 мм. Она отводит тепло от микросхем памяти и цепей питания, с которыми контактирует через теплопроводящие прокладки. Вокруг GPU достаточно места для установки водоблока. Можно снять с видеокарты только кулер, заменить его на универсальный водоблок, а память и цепи питания будут охлаждать пластины-радиаторы. Не нужно покупать Full cover водоблок. Но вентилятор на обдув ставить придется.

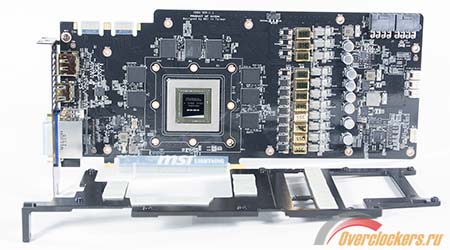

Снимается пластина с небольшим усилием, термопрокладки хорошо контактируют с элементами.

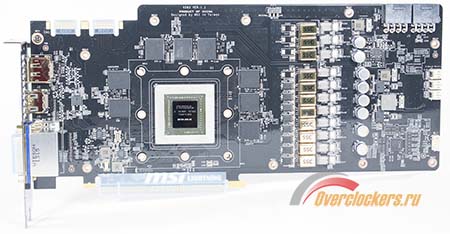

И вот видеокарта «без одежды» во все красе. Жалко Бендер не видит.

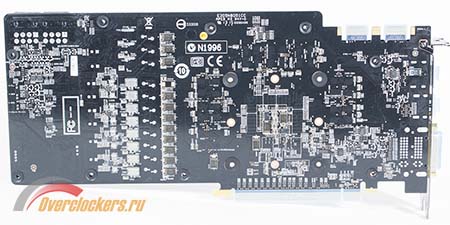

Обратная сторона.
Видеокарта изготовлена на печатной плате, идентичной MSI GeForce GTX 680 Lightning. Схема стабилизации питания видеокарты: 8+3+1, GPU, микросхем памяти и блока VDDCI соответственно. Тот же, что и на 680 Lightning, ШИМ-контроллер CHil 8318.
MSI GeForce GTX 770 Lightning выполнен на графическом процессоре NVIDIA GK104-425-A2 (Kepler). 28 нм техпроцесс. Состоит из 8 активных SMX, 1536 универсальных шейдерных конвейеров и 32 блоков растеризации. Тот же, что и на GTX 680 Lightning.
Частота GPU повышена относительно рекомендаций NVIDIA и составляет 1150 МГц. В режиме GPU Boost 2.0 частота графического ядра увеличивается в среднем до 1202 МГц. В моем случае это значение почти всегда составляло 1254 МГц. Обмен данными между GPU и памятью осуществляется через 256-битную шину.
Общий объем видеопамяти – 2 Гбайта. Восемь микросхем емкостью 256 Мбайт, производства компании Samsung. Маркировка K4G20325FD-FC28.
На обратной стороне платы распаяно несколько светодиодов, которые подсвечивают видеокарту, что в темноте выглядит довольно красиво.
