Обзор и тестирование корпуса Zalman Z5 Plus (страница 2)
реклама

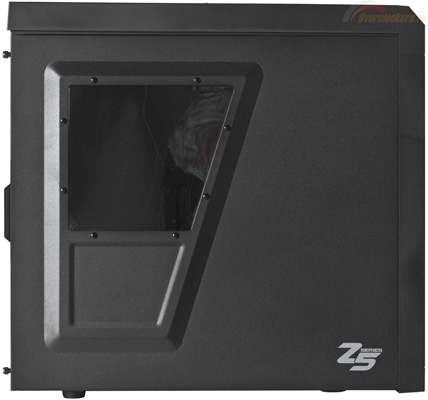

Левая боковина модели Z5 Plus оборудована небольшим акриловым окошком, которое закреплено при помощи восьми пластиковых заклепок. Через окно всего внутреннего убранства не видно, хорошо заметен лишь процессорный охладитель вкупе с синим свечением, исходящим от верхнего вентилятора.

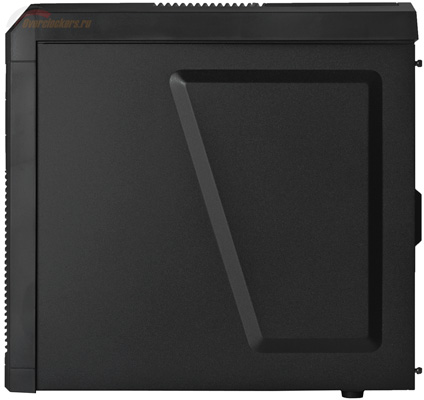

Правая боковая панель выполнена аналогично, но уже без прозрачного окошка.
Для снятия дверки требуется открутить сзади с торца два винта с накатанной головкой и сдвинуть панель чуть назад. Устанавливается панель аналогично в обратном порядке.
реклама

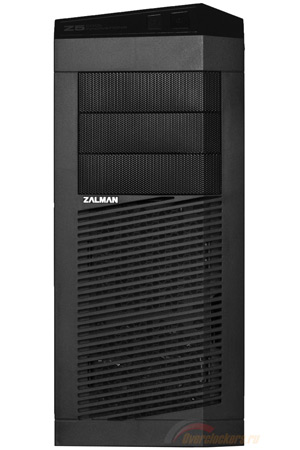

Фронтальная часть Zalman Z5 Plus выполнена из пластика и делает корпус похожим на стандартный офисный «кейс». Но сама по себе она интересна. Прежде всего, из-за присутствия множества резаных на скос линий, которые образуют вентиляционную решетку, занимая больше половины всей площади панели. Наделены вентиляцией и заглушки трех 5.25-дюймовых отсеков – здесь применяется мелкоячеистая металлическая сетка, с поролоновыми вставками изнутри. Разбавляет картину серебристый логотип производителя в центральной части.

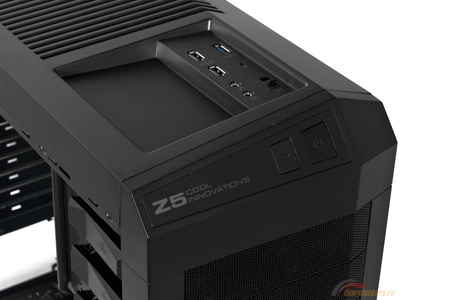

Органы управления вынесены в переднюю часть верхней панели в небольшое углубление, предназначенное для размещения малогабаритных предметов, вроде флешки или мобильного телефона. Выглядит стильно.
Кнопки включения и сброса разместились на торце верхней панели, а из интерфейсов присутствуют один порт USB 3.0, два порта USB 2.0 и пара стандартных аудиогнезд. Версия Z5 Plus оборудована встроенным реобасом, тумблер которого разместился здесь же. Он может принимать три положения: High, Low и по центру, при котором подключенные к реобасу вентиляторы отключаются.
Звуковая поддержка задействуется по стандарту HDA (AC’97 не предусмотрен), а порты USB 3.0 подключаются к материнской плате посредством внешнего USB разъема, который выводится с тыловой части через предназначенное для него отверстие.

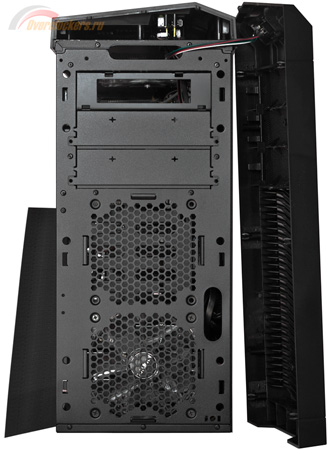

Есть возможность отсоединения фронтальной панели. Для этого ее нужно потянуть на себя за нижнюю часть. За панелью расположена вентиляционная решетка на два вентилятора, закрытая съемным пластиковым мелкоячеистым фильтром.
реклама

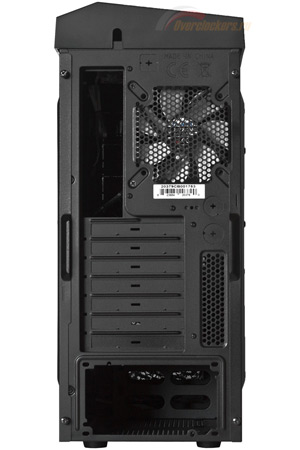

Тыловая часть Z5 Plus скомпонована по современным стандартам. Отсек для блока питания отнесен в нижнюю часть, место для вентилятора расположено сверху. Из особенностей можно отметить разве что два отверстия для вывода шлангов системы жидкостного охлаждения и небольшое отверстие в верхней части, для прокладки кабеля USB 3.0.
Слотов для устройств расширения семь штук. Они закрыты одноразовыми заглушками, у которых отсутствует вентиляция, но зато видна перфорация справа.

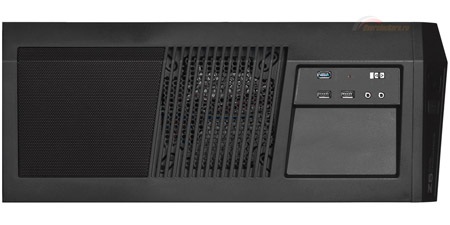

Верхняя панель корпуса выполнена из пластика и помимо уже рассмотренного отсека управления интересна наличием двухсоставной вентиляционной решетки, которая занимает все оставшееся место. Задняя половинка решетки отличается мелкоячеистой структурой, средняя часть (аналогично фронтальной панели) наделена наклонными резаными линиями.
Верхняя панель является съемной. Перед ее снятием требуется отсоединить фронтальную часть.

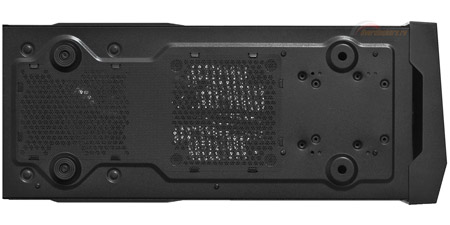

Нижняя панель Z5 Plus наделена по периметру выгибом – ребром жесткости, и оборудована двумя вентиляционными решетками. Задняя предназначена для забора прохладного воздуха блоком питания, центральная решетка служит посадочным местом для вентилятора. Обе решетки закрыты цельным противопылевым фильтром из пластиковой сетки.
Стоит обратить внимание, что вентиляция для блока питания выполнена в виде круглых отверстий, а не как щелевые наклонные прорези, которыми «болели» модели Z9, Z11 и Z12. Это можно отметить как плюс.
Опорой системному блоку служат четыре пластиковые круглые ножки, расположенные по периметру днища на небольших выступах – еще одна отличительная особенность, поскольку в предыдущих моделях использовались прямоугольные «лапти».
Неприятный момент. Ко мне на тестирование корпус попал без двух передних ножек… Должно быть, их забыли установить на заводе. Быть может, это единичный случай, а возможно – и нет. Стоит обратить на это внимание при покупке.
реклама
