Внутреннее строение
Внутренняя компоновка Zalman Z12 мало чем отличается от более ранних моделей, хотя новшества и есть. В первую очередь это касается увеличенного в длину выреза в поддоне системной платы для крепежной крестовины процессорного охладителя – так должна обеспечиться хорошая совместимость с различными “материнками”.
С обратной стороны получится разместить кабели. Вырезов вполне достаточно для вывода за поддон множества проводов. Хотя отверстие для шлейфа питания процессора все так же расположено слишком высоко за кромкой, и проложить здесь провод при установленной плате проблематично. Однако имеется одно “но”, об этом будет сказано позже.
Как и снаружи, внутренний окрас Zalman Z12 – полностью черный. Бросается в глаза лишь белая крыльчатка тылового вентилятора.
реклама
Материнская плата устанавливается посредством стандартных семимиллиметровых стоек, четыре из которых изначально вкручены в поддон. Поддерживаются все основные форм-факторы материнских плат: ATX, microATX и Mini-ITX.
Блок питания располагается в нижней задней части корпуса на выгнутых из днища подставках, дополнительно оборудованных слоем антивибрационной резины. Его можно установить в обоих положениях. В Zalman Z12 без проблем разместится даже самый длинный БП.
Однако нужно учесть, что при установленном на днище даже 120 мм вентиляторе, придется использовать блок питания длиной не более 160 мм, причем даже в этом случае могут мешаться модульные разъемы (в зависимости от конкретного БП). Если же на днище размещена “стосороковка”, то выбор сократится лишь до стандартных 140 миллиметровых моделей.
Что касается остальных устройств, то в корпус может быть установлен видеоускоритель длиной до 290 мм (до 300 мм при удаленных защелках на корзине HDD) и процессорный охладитель высотой до 165 мм. Крепление карт расширения – при помощи винтов из комплекта.
5.25 дюймовые устройства поддерживаются в количестве пяти штук в верхней корзине. Для установки устройства требуется отсоединить фронтальную часть и изъять заглушку. Крепление устройств – при помощи винтов с накатанной головкой из комплекта.
реклама
Нижний отсек содержит в себе съемный переходник для 3.5 дюймового устройства, в который также можно закрепить и 2.5 дюймовый накопитель.
Нижняя корзина рассчитана на установку пяти 3.5 дюймовых жестких дисков. HDD располагаются в ней поперечно, разъемами назад, фиксируются при помощи салазок. Корзина хорошо перфорирована, с обдувом винчестеров не должно быть проблем.
Изначально к жесткому диску прикручиваются четыре винта из комплекта, с применением силиконовых антивибрационных прокладок, которые служат направляющими. После чего HDD задвигается по “рельсам” в отсек до щелчка, где фиксируется расположенным на внутренней стороне корзины запорным механизмом.
В Zalman Z12 можно установить дополнительный твердотельный 2.5 дюймовый накопитель, который привинчивается с обратной стороны поддона системной платы.
В целом сборка компьютера в Zalman Z12 затруднений не вызывает. Компоненты устанавливаются и подключаются достаточно быстро и просто.
Провода размещаются за поддоном свободно, помогает в этом около двух сантиметров свободного пространства там (18 в местах, где нет выштамповки и 22 – где она есть). Проблема лишь с проводом питания процессора ATX12V, который лучше прокладывать до установки материнской платы. Когда же плата уже установлена, можно воспользоваться удлинителем провода из комплекта, который из-за своей двухсоставной конструкции свободно прокладывается через отверстие, даже при установленной плате.

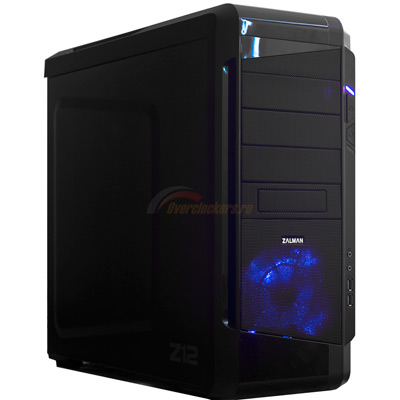

Собранный системный блок на глаз смотрится приятно, не вызывая отторжения, а подсветка фронтального вентилятора не сильно бросается в глаза.
С внутренним строением Zalman Z12 мы разобрались, теперь перейдем к следующему разделу, где разберем систему охлаждения корпуса.
