Система охлаждения
В комплекте с Zalman Z12 поставляются два вентилятора (модель “Plus” оборудована тремя). Одна «вертушка» типоразмера 120 x 120 x 25 мм установлена за фронтальной панелью и функционируют на вдув, нагоняя прохладный воздух внутрь корпуса и охлаждая жесткие диски. Она прозрачная и оснащена синей подсветкой.
Номинальная скорость вращения ее крыльчатки ~1200 об/мин, разъем питания – трехконтактный, для материнской платы.

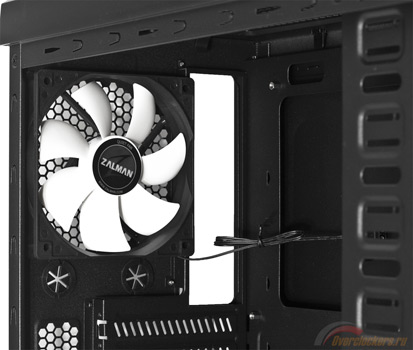

Второй вентилятор того же типоразмера и с той же заявленной скоростью вращения, с рамкой из черного пластика и белой крыльчаткой, расположен стандартно в задней верхней части корпуса и функционирует на выдув, выгоняя нагретый воздух из корпуса наружу. А вот его, почему-то, нужно подключать уже к блоку питания, при помощи molex-разъема.
реклама
При желании корпус можно оборудовать еще тремя вентиляторами (итого посадочных мест пять).
Две 120- или 140-миллиметровых «вертушки» можно разместить под верхней панелью (в модели “Plus” здесь уже присутствует вытяжной вентилятор с синей LED подсветкой).
И еще одна такая же поместится на днище (про несовместимость с длинным блоком питания было написано в предыдущей главе).
В заключение отметим, что модель Zalman Z12 не оборудована какими-либо штатными средствами изменения скорости вращения вентиляторов, в то время как модель с приставкой “Plus” имеет в своем распоряжении двухскоростной контроллер вентиляторов, тумблер которого выведен в переднюю верхнюю часть (рядом с портами USB 3.0).
Технические характеристики
Для лучшей наглядности спецификации Zalman Z12 были помещены в таблицу и вынесены в отдельную главу. С ними можно ознакомиться ниже.
реклама
Название модели | Z12 (Z12 Plus) |
Тип конструкции | Midi Tower |
Габариты корпуса (Ш х В х Г), мм | 215 x 470 x 480 |
Масса корпуса (нетто), кг | 7 |
Материал корпуса | Сталь / Пластик |
Цветовая вариация | Black / Black Window (Z12 Plus) |
Внешние 5.25-дюймовые отсеки, шт. | 5 |
Внешние 3.5-дюймовые отсеки, шт. | 1 (трансформация из 5.25) |
Внутренние 3.5-дюймовые отсеки, шт. | 5 |
Внутренние 2.5-дюймовые отсеки, шт. | 1 |
Слоты расширения, шт. | 7 |
Внешние порты | 2 x USB 3.0; 2 x USB 2.0; HD Audio |
Поддержка материнских плат | ATX / microATX / Mini-ITX |
Штатная система охлаждения | Фронтальный вентилятор: 1 x 120 мм (~1200 об/мин, вдув, Blue LED) ; Тыловой вентилятор: 1 x 120 мм (~1200 об/мин, выдув) ; Верхний вентилятор (Z12 Plus): 1 x 120 мм (~1200 об/мин, выдув, Blue LED) |
Расширение СО | Фронтальный вентилятор: 1 x 120 мм; Тыловой вентилятор: 1 x 120 мм; Верхний вентилятор: 2 x 140 / 120 мм; Нижний вентилятор: 1 x 140 / 120 мм |
Максимальная длина видеокарты, мм | 290 (300) |
Максимальная высота кулера CPU, мм | 165 (170) |
Тестовый стенд
Во время испытаний в Zalman Z12 собиралась следующая система:
- Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Кулер: Thermalright TRUE Spirit 120;
- Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: A-Data DDR3-1333 AXDU1333GC4G9-2G, 2 x 4096 Мбайт (Low Voltage);
- Видеокарта: Zotac GeForce GTX 680 AMP! Edition (Rev.1);
- Жесткие диски:
- Corsair Solid-State Drive FORCE SATA3 60 Гбайт (SSD), 1 шт.;
- Western Digital Caviar Blue WD10EALX SATA3, 1 Тбайт (2 пластины, 4 головки), 3 шт.;
- Блок питания: Thermaltake TR-500P TR2, 500 Вт;
- Корпус:
- Zalman Z12;
- Открытый стенд;
- Операционная система: Windows 7 Home Premium 64-бит.
Методика тестирования, используемые утилиты
Эффективность системы охлаждения Zalman Z12 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Так как в испытуемой модели корпуса не предустановлен контроллер вентиляторов, тестирование проводилось в одном скоростном режиме – при номинальной скорости вращения штатных “вертушек”. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Кроме того, температурный режим видеокарты проверялся в двух режимах: в штатной комплектации вентиляторов, а также с установленной на днище вдувающей “стодвадцаткой”, скорость вращения которой задавалась как ~1200 об/мин (режим +fan на графиках).
Процессор Intel Core i5–2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на процессор напряжение Vcore не изменялось.
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9–9–9–24 1Т, при штатном напряжении 1.35 В.
Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 30 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим “Access Time”, поскольку именно он наиболее сильно разогревает дисковую подсистему. Нагружались три жестких диска Western Digital Caviar Blue WD10EALX одновременно. Время тестирования составляло 60 мин. Температурные показатели с винчестеров снимались с помощью программы AIDA64 v1.80.1484.
Видеокарта Zotac GeForce GTX 680 AMP! функционировала на повышенных частотах 1100 (1176) / 6008 МГц – именно таким разгоном наделил ее производитель на заводе. Для прогрева использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5 со следующими настройками:
- API: DirectX 11.0;
- Stereo 3D: Disabled;
- Shaders: High;
- Tessellation: Normal;
- Anisotropy: 16;
- Anti-aliasing: 8x;
- Full Screen: On;
- Resolution: 1920 x 1200.
реклама
Нагрев видеоускорителя проводился в течение 30 мин, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчаток вентиляторов системы охлаждения видеокарты при тестировании последней задавалась как фиксированная – 37% (~1680 об/мин). Во время испытания других компонентов обороты СО понижались до минимальных – 30%.
Стоит учесть, что стендовый видеоускоритель Zotac GeForce GTX 680 AMP! имеет нереференсный дизайн и соответствующую СО. В виду этого, значительная часть нагретого картой воздуха может задерживаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
Нагрев CPU | LinX 0.6.4 AVX Edition |
Мониторинг CPU | Real Temp 3.7, CPU-Z 1.6.1 x64 |
Нагрев GPU | Heaven DX11 Benchmark 2.5 |
Мониторинг GPU | MSI Afterburner 2.2.3 |
Нагрев HDD | IOMeter |
Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C и не менялась во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/– 2%.
Результаты тестирования
На графиках ниже представлены результаты тестирования.
Меньше – лучше,
Нагрузка
Включите JavaScript, чтобы видеть графики
GPU Temp, °C
Меньше – лучше,
Нагрузка
Включите JavaScript, чтобы видеть графики
HDD Temp, °C
Меньше – лучше,
Нагрузка
Включите JavaScript, чтобы видеть графики
Zalman Z12 показал хорошие результаты в плане эффективности охлаждения. Так, температура CPU оказалась всего на 2°C выше, чем на открытом стенде, хотя температурный режим видеокарты все же хуже – температура в корпусе выше на 9°C. Добавление вентилятора на днище корпуса значительно улучшает охлаждение графического адаптера, снижая температуру GPU на 4°C – до 69°C. Этим стоит воспользоваться при сборке в Zalman Z12 производительной игровой системы.
С охлаждением жестких дисков ситуация лучше некуда, температура HDD в нагрузке не поднимается выше 36°C. В то время как на открытом стенде температурный показатель составляет все 46°C. Несомненно, эффективное охлаждение HDD обеспечивается за счет хорошей продуваемости корзины.
Шум
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Скорость вращения вентилятора процессорного кулера во время замера уровня шума не уменьшалась, а все жесткие диски оставались активными. Скорость вращения турбины СО видеокарты оставалась минимальной (30%).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~26 дБ. Замеры проводились на расстоянии 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от “системника” со смещением влево на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше – лучше
2 | 1 | 0.5 м
Включите JavaScript, чтобы видеть графики
Графики показывают, что Zalman Z12 обладает невысокой шумностью. Звуковое давление от компьютера в среднем выше на 2–3 дБ, чем от открытого стенда, но в пределах нормы и на слух совершенно комфортно. Порадовала и работа накопителей, в издаваемом ими шуме отсутствует призвук “грохотания”, а передаваемая на корпус вибрация минимальна – соответствующее крепление HDD делает свое дело.
Заключение
Что сказать? Конечно же, компания Zalman пополнила линейку удачным продуктом. Спорный дизайн Z11 не нашел продолжение, и более спокойный Z12 призван повторить успех “старичка” Z9. И даже более того, новый корпус стал еще лучше.
Стильный дизайн и достаточно качественная конструкция, наличие большого количества как внешних, так и внутренних отсеков, поддержка крупногабаритных компонентов, хорошее охлаждение и невысокий уровень шума, – все это запросто может поставить Zalman Z12 в один ряд с более дорогими моделями. При этом стоимость корпуса вызывает улыбку.
Из минусов Zalman Z12, собственно, отметить и нечего. Тем более, учитывая стоимость продукта: ~2400 рублей в московской рознице на момент написания статьи. При этом вариация корпуса “Plus” оценивается в ~2600 “деревянных”. Стоят ли 200 рублей акриловое окно, дополнительный вентилятор и встроенный реобас – решать пользователю. Мне кажется, что да. Но лично я предпочел бы Z12 без “плюса”, уж очень органично смотрится эта модель.
Плюсы:
- Стильный дизайн, внешний вид;
- Достаточно качественная конструкция;
- Удобная и быстрая сборка;
- Хорошая эффективность охлаждения компонентов и невысокий уровень шума;
- Немалое количество отсеков для устройств и накопителей, наличие внешнего 3.5 дюймового отсека;
- Съемные противопылевые фильтры на всех впускных отверстиях;
- Наличие четырех портов USB, два из которых третей версии интерфейса;
- Возможность установки длинных видеокарт и достаточно высоких процессорных кулеров;
- Антивибрационное крепление накопителей, быстрая их установка;
- Низкая стоимость.
Минусы:
- Не обнаружено.
