Система охлаждения
Система охлаждения состоит из нескольких элементов. В первую очередь это два кожуха, накрывающие ASUS Sabertooth Z87 с обеих сторон. Кожух с лицевой стороны платы напрямую в ее охлаждении не участвует, а скорее даже мешает:
С другой стороны, при недостаточной эффективности СО он позволяет задействовать два дополнительных вентилятора. Забегая вперед, скажу, что они при тестировании не понадобились, запас прочности оставался и без них. Похожий кожух был и у Sabertooth Z77, хотя различия все же есть: на Sabertooth Z77 у кожуха есть две защелки, открывающие/закрывающие жалюзи слева и сверху от процессорного разъема, позволяя оптимизировать движение воздушных потоков.

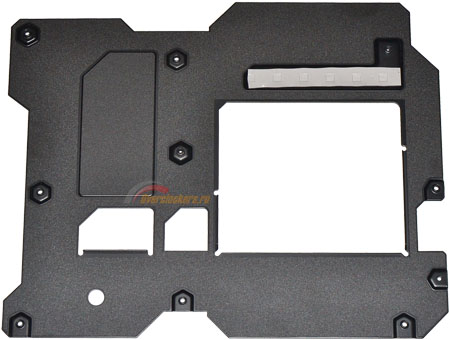

Второй кожух, расположенный с обратной стороны платы, в отличие от первого сделан из металла. Через термопрокладку средней толщины он отводит тепло от силовых элементов преобразователя питания процессора.
реклама
Контакт кожуха с силовыми элементами равномерный.
Основную функцию по отводу тепла берут на себя три радиатора. Два отводят тепло от преобразователя питания процессора и соединены тепловой трубкой, третий отвечает за охлаждение набора системной логики Intel Z87.

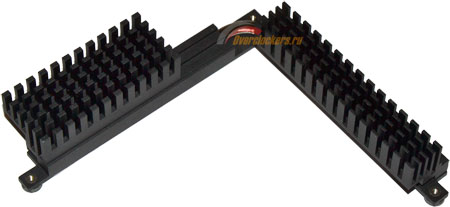

Размер объединенного радиатора преобразователя питания не назвать слишком большим:
Однако на нем отсутствуют какие-либо намеки на его использование в декоративных целях, всем своим видом он показывает, что создан скорее для эффективности, чем для красоты. Тем более что на материнской плате под кожухом его все равно не видно.

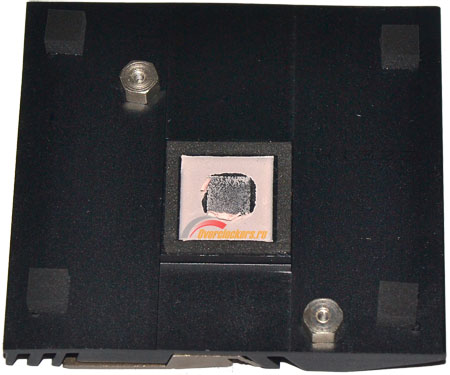

Контакт силовых элементов с ним осуществляется через термопрокладку средней толщины, проблем с контактом термопрокладки и силовых элементов нет.
реклама
Радиатор чипсета крупнее и напоминает решения, используемые на Z87-PLUS и Z87-EXPERT:
И в этом случае проблем с охлаждением набора системной логики быть не должно.
Термоинтерфейс густой, но не высохший. По консистенции напоминает жевательную резинку.
Система питания

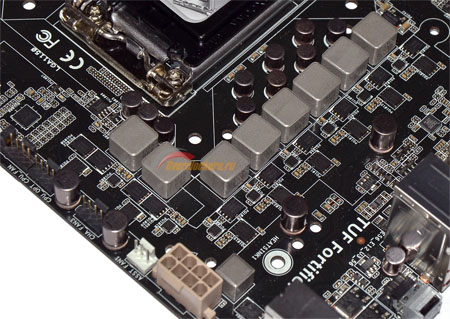

Преобразователь питания процессора, как и в случае с Z87-EXPERT, выполнен по восьмифазной схеме:
По сравнению с Z87-EXPERT преобразователь питания ЦП изменений не претерпел, используется все тот же ШИМ-контроллер, промаркированный как DIGI+ ASP1251, применены те же самые драйверы International Rectifier IR3535 в количестве восьми штук. Совпадают и установленные транзисторы – по два ON Semiconductor NTMFS4937N и по одному NTMFS4955N на каждую фазу.

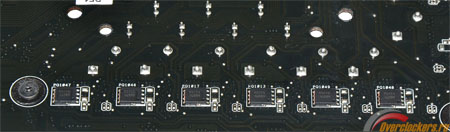

При этом часть транзисторов (NTMFS4937N в количестве шести штук) расположена с обратной стороны платы, слева от процессорного разъема:

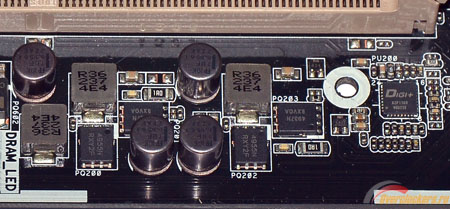

Преобразователь питания памяти двухфазный:
Контроллер промаркирован как DIGI+ ASP1103, в качестве транзисторов, как и в случае с питанием процессора, используется по одному ON Semiconductor NTMFS4937N и NTMFS4955N на каждую фазу.
Технические характеристики
Поддерживаемые процессоры | Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z87 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/1333/1600/1866 МГц |
Слоты расширения | 1x PCIe 3.0 x16 (делится линиями с x8 слотом) 1x PCIe 3.0 x8 1x PCe 2.0 x4 (делится линиями с тремя x1 слотами) 3x PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурациях с двумя графическими адаптерами (по схеме PCI-E 8+8 3.0) |
Поддержка SATA/RAID | Intel Z87: 6x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 ASMedia ASM1061: 2x SATA 6 Гбит/с |
Поддержка eSATA | 2 x eSATA 6 Гбит/с (ASMedia ASM1061) |
Поддержка IDE и FDD | Нет |
Сеть | Intel® I217V, 1 x Gigabit LAN Controller(s) |
Аудио | Realtek® ALC1150 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in) Audio Feature : - Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection |
USB 2.0 | Intel Z87 8 x USB 2.0 |
USB 3.0 | Intel Z87: 6 x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D + Nuvoton NCT7802Y + TProbe ASP0911 |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 4 x USB 2.0 4 x USB 3.0 Кнопка «USB BIOS Flashback» 2 x eSATA 6 Гбит/с 1 x Оптический выход S/PDIF 1 x HDMI 1 x DisplayPort 1 x LAN 6 x Аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | TUF ENGINE! Power Design: - 8 +2 Digital Phase Power Design - TUF Components (Alloy choke, Ti-Cap. & MOSFET; certified by military-standard) Ultimate COOL! Thermal Solution: - TUF Thermal Armor with Flow Valve - TUF Thermal Radar 2 Safe & Stable! Guardian Angel: - Dust Defender - TUF Fortifier ASUS Exclusive Features: - Remote GO! - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger - ESD Guards - Front Panel USB 3.0 Support - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl - USB 3.0 Boost ASUS EZ DIY: - DirectKey - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - Multi-language BIOS ASUS Q-Design: - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
