Обзор и тестирование видеокарты MSI GTX 770 Gaming

Оглавление

Вступление

Многие пользователи уже наслышаны о новой линейке продукции фирмы MSI под названием Gaming. Эти изделия были специально разработаны для любителей компьютерных игр, поэтому производитель продвигает ее под слоганом «Just Game!». Ранее в лаборатории уже побывали материнские платы MSI Z77A-GD65 Gaming и Z87-GD65 Gaming. Но после проведенных тестов осталась неясной роль системной платы в увеличении производительности в игровых приложениях. Да, есть функции автоматического разгона, есть сетевые контроллеры, улучшающие качество соединения в играх, но на быстродействие все это влияет косвенно.

Основное устройство, без которого никак не обойтись геймеру – видеокарта. Несмотря на то, что компания Intel продолжает наращивать производительность своего интегрированного видеоядра, его по-прежнему недостаточно для современных компьютерных игр. Поэтому тут сложно обойтись без дискретного видеоадаптера. Исходя из этого, гораздо логичнее было бы в первую очередь продвигать видеокарты для игр, а уже затем материнские платы. Здесь все получилось практически одновременно. Сначала появляется MSI Z77A-GD65 Gaming, затем после анонса нового поколения процессоров Intel Haswell выходит целая линейка плат на новом чипсете Intel Z87.

В сегменте видеокарт тем временем отгремели анонсы графических ускорителей NVIDIA GeForce GTX 780 и GTX 770. Первый оказался усеченным вариантом GTX Titan, близким к нему как по производительности, так и по стоимости. Второй – немного разогнанный GTX 680, основанный на GK104, но с более привлекательным ценником. Модели на его основе практически не задержались с выходом на рынок, отличившись разными системами охлаждения. Это объясняется тем, что у производителей было время, чтобы отточить все на видеопроцессоре, который уже давно представлен на рынке.

Отчасти поэтому инженеры компании решили сначала не рисковать с более горячим GK110, а попробовать хорошо изученный GK104. Этот момент совпал с анонсом новой линейки MSI Gaming, поэтому выпуск видеокарты MSI GTX 770 Gaming выглядит очень естественно и может отлично дополнить всю концепцию производителя.

450x325  34 KB. Big one: 900x650  100 KB

Дизайн и особенности видеокарты





Видеокарта попала на тестирование в составе системного блока MSI Dragon PC, поэтому ни о каких упаковке и комплекте поставки нет и речи. Перед нами только сама MSI GTX 770 Gaming, которая выглядит совсем не похожей на остальную продукцию компании.

300x220  12 KB. Big one: 1000x734  78 KB 300x220  16 KB. Big one: 1000x734  117 KB

Дизайн печатной платы, судя по всему, уникален и не встречался ранее у «шестисотой» серии. Хотя подобное заимствование было бы очевидным, поскольку сам графический процессор остался прежним. Скорее всего, инженеры компании решили разработать дизайн с нуля из-за того, что для повышенных частот нужна усиленная система питания. Это бросается в глаза даже при беглом осмотре, поскольку они сразу натыкаются на два восьмиконтактных разъема PCI-e.

450x368  36 KB

Подобное сочетание есть далеко не у каждого блока питания. На этом этапе может отсеяться часть потенциальных покупателей, однако в коробочной версии следует ожидать соответствующих переходников.

450x265  27 KB. Big one: 600x353  46 KB

Система охлаждения выглядит очень знакомой, однако она полностью оригинальна и не встречалась ранее.

450x239  27 KB. Big one: 1000x530  98 KB

Радиатор с вентиляторами крепится при помощи четырех подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется серо-серебристое мягкое вещество, похожее на густую термопасту.

450x345  26 KB. Big one: 1000x766  90 KB





Вся конструкция СО носит имя Twin Frozr IV. Точно такой же индекс присвоен системе охлаждения видеокарты MSI GTX 680 Lightning. Несмотря на то, что конструкции очень похожи, здесь в основе лежит немного другой радиатор.

300x139  11 KB. Big one: 1000x464  96 KB 300x139  10 KB. Big one: 1000x464  85 KB

Из медного никелированного основания в стороны расходятся пять тепловых трубок. Они пронизывают множество небольших алюминиевых пластин, которые образуют ребра. Все места соединений хорошо пропаяны.

450x194  20 KB. Big one: 1000x431  71 KB

Такая система наблюдается на всех кулерах Twin Frozr независимо от номера, причем зачастую на индекс влияют кожух и вентиляторы. Эта часть и изменилась при переходе с третьей версии на четвертую, был добавлен и фирменный механизм очистки от пыли Dust Removal.

300x132  13 KB. Big one: 1000x439  69 KB 300x132  11 KB. Big one: 1000x439  61 KB

Кожух с вентиляторами крепятся к радиатору при помощи четырех винтов.

300x148  11 KB. Big one: 1000x493  54 KB 300x148  10 KB. Big one: 1000x493  50 KB

Он изготовлен из пластика и выполнен в цветовой палитре, соответствующей серии Gaming. На лицевой стороне находится фирменный логотип с изображением дракона и красная полоска сверху.

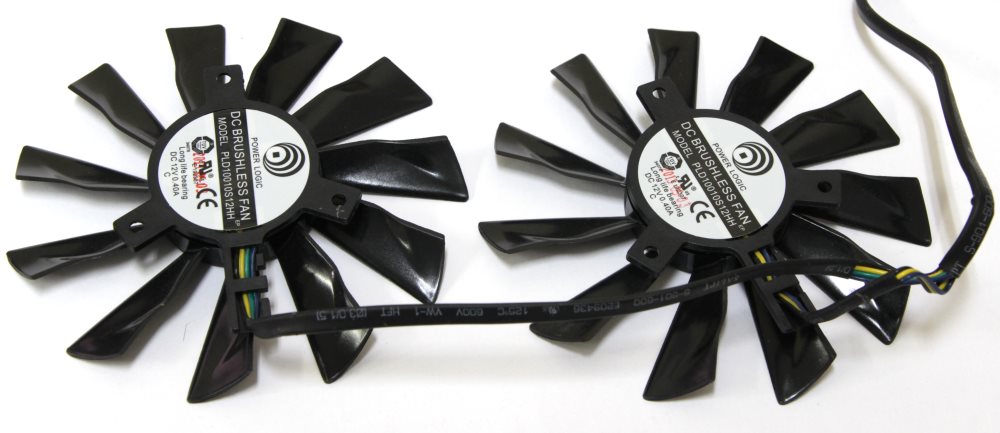

Сами вентиляторы представлены устройствами Power Logic PLD10010S12HH.





450x195  21 KB. Big one: 1000x433  64 KB

Легко можно заметить, что они оба совершенно одинаковы. Их характеристики: 12 В, 0.40 А. По спецификациям ясно, что на максимальной скорости вращения их будет отчетливо слышно. Однако лучше играть в наушниках с громкой картой, чем с постоянными фризами из-за перегрева и троттлинга. Как и на предыдущей серии MSI Twin Frozr III, эти модели выполнены по технологии MSI Propeller Blade, именно поэтому у них такая необычная форма лопастей, а шума благодаря этому должно быть существенно меньше.

Надо сказать, что производителям видеокарт становится все труднее сделать эффективную и тихую систему охлаждения. На какие только ухищрения не приходится идти, чтобы справиться с постоянно растущим тепловыделением. Причем это только половина беды. Производители графических процессоров постоянно уменьшают площадь кристалла при переходе на более тонкие технологические процессы и нормы. Это приводит к тому, что растет именно отношение тепловыделения к площади. Поэтому СО растут во всех направлениях, включая высоту, и здесь это отчетливо прослеживается.

Следует это учитывать, поскольку на боковой крышке корпуса могут находиться вентиляторы, которые иногда приходится демонтировать, чтобы ее закрыть.
