Обзор и тестирование материнской платы ASUS Sabertooth Z87 (страница 2)

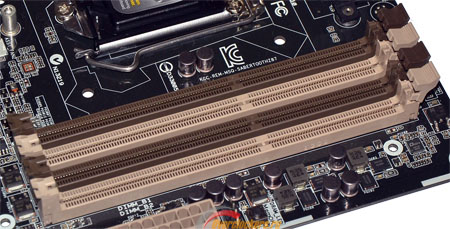

Под DDR3 память распаяно четыре слота, которые оборудованы защелками сверху:

Производителем заявлены режимы работы DDR3 1066/ 1333/ 1600/ 1866 МГц. В отличие от спецификаций остальных материнских плат производитель здесь не хвастается высокочастотными режимами разгона памяти, хотя в настройках UEFI присутствуют все множители, доступные другим моделям, то есть режимы 800-1066-1333-1400-1600-1800-1866-2000-2133-2200-2400-2600-2666-2800-2933-3000-3200 МГц.

Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей памяти объемом 8 Гбайт. Для активации Dual Channel режима необходимо устанавливать планки в разъемы одинакового цвета, то есть либо в 1/3, либо в 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать слоты 2/4. При использовании одного модуля рекомендуется установить его во второй разъем. В общем, по сравнению с другими платами ASUS тут ничего нового нет.

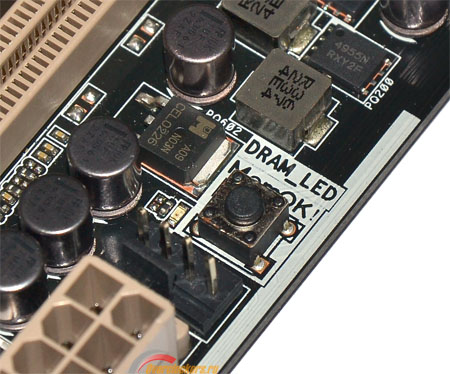

На привычном месте рядом со слотами оперативной памяти разместилась и кнопка «MemOK!», позволяющая уменьшить количество проблем совместимости с памятью:

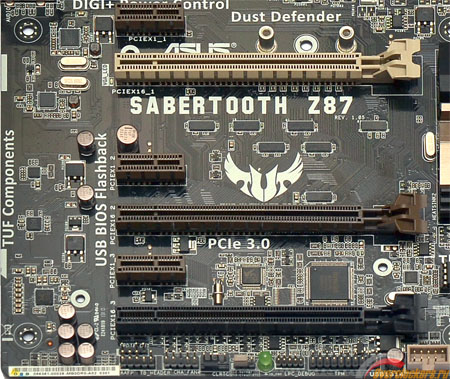

Конфигурация разъемов расширения:

Их перечень сверху вниз:

• PCI-E 2.0 X1;
• PCI-E 3.0 X16;
• Пустое пространство;
• PCI-E 2.0 X1;
• PCI-E 3.0 X8;
• PCI-E 2.0 X1;
• PCI-E 2.0 X4.

По сравнению с Sabertooth Z77 данная конфигурация не изменилась: всего задействовано шесть разъемов, расположенных на пространстве семи слотов (семь – максимальное число для форм-фактора АТХ). Пустое пространство находится под верхним графическим разъемом (PCI-E X16). В целом, конфигурация слотов расширения грамотная, графические слоты разнесены на достаточное расстояние, а над первым графическим портом находится PCI-E X1, который будет свободен независимо от конфигурации использованных видеокарт. Вдобавок это позволяет оставить больше места для системы охлаждения процессора.

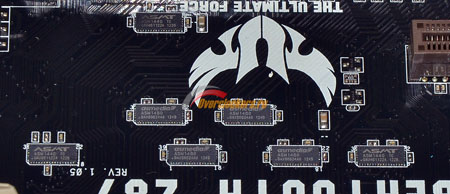

Материнская плата поддерживает связки SLI и CrossFireX по формуле PCI-E 3.0 8+8. Для деления шестнадцати линий PCI-E, идущих от процессора, между двумя графическими слотами расположены четыре микросхемы-свитча ASMedia ASM1480:

Возможные режимы работы слотов – 16/0 и 8/8. Вокруг четырех ASM1480 на фотографии можно обнаружить три микросхемы-свитча ASMedia ASM1440. Но они «заведуют» распределением линий PCI-E 2.0, идущих от набора системной логики Intel Z87.

Данные свитчи определяют работу нижнего порта PCI-E X4, портов PCI-E X1 и контроллера eSATA у задней панели платы. Всего доступно три различных режима:

• В первом режиме PCI-E X4 работает на полной скорости, порты PCI-E X1 выключены, eSATA контроллер выключен;
• Во втором режиме PCI-E X4 работает в режиме X1, порты PCI-E X1 включены, eSATA контроллер выключен;
• В третьем режиме PCI-E X4 работает в режиме X1, не работает порт PCI-E X1_1, eSATA контроллер включен.

По умолчанию система работает в третьем режиме, настройки можно изменить в UEFI меню ASUS Sabertooth Z87 (подраздел Advanced/ Onboard Devices Configuration режима Advanced Mode).

Недалеко от нижнего правого угла на плате разместились порты SATA и колодка для подключения двух портов USB 3.0:

Все восемь портов SATA поддерживают стандарт SATA 6 Гбит/с, шесть из них обеспечиваются чипсетом Intel Z87, колодка USB 3.0 берет свое начало от набора системной логики, сторонние контроллеры не используются.

Два дополнительных порта SATA 6 Гбит/с реализованы при помощи контроллера ASMedia ASM1061:

Еще один ASMedia ASM1061 размещен недалеко от задней панели платы и отвечает за работу двух портов eSATA.

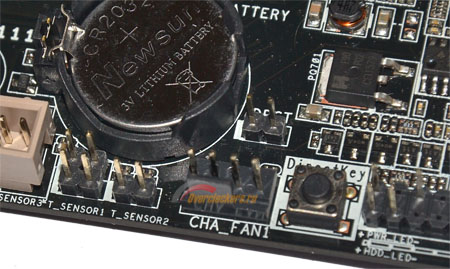

Из интересных особенностей можно отметить нижнюю часть платы:

Здесь расположилась кнопка DirectKey, при нажатии которой система включится и войдет в UEFI меню, но поскольку у платы нет отдельной кнопки включения, то в настройках можно сделать и так, что плата при этом действии будет просто включаться.

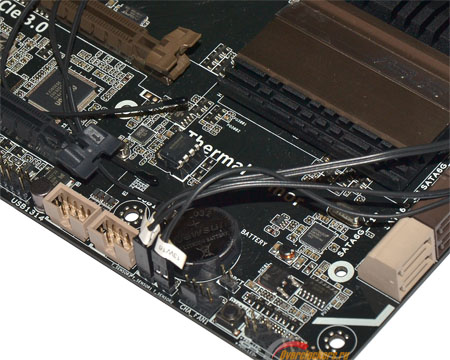

Слева от кнопки расположились три разъема для подключения термопар, которые заботливо уложены в отдельный пакет в комплекте поставки ASUS Sabertooth Z87.

Длина термопар позволяет зафиксировать их в любой точке материнской платы. Лично я для проверки установил одну на радиатор слева от процессорного разъема, одну на радиатор сверху от него же и одну на радиатор набора системной логики. При помощи замеров выяснилось, что показания термопар не отличаются от используемого мною мультиметра Mastech MY64 и комплектной к нему термопары K-типа.

За поддержку восьмиканального звука отвечает контроллер Realtek ALC1150:

Аналогичный контроллер установлен на протестированную ранее Z87-EXPERT, которая в тесте встроенного звука показала хороший результат. Радует, что производитель не стал ставить бюджетные решения типа ALC892, как в случае с Sabertooth Z77.

В качестве сетевого контроллера применен Intel I217-V:

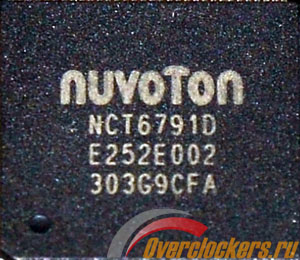

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

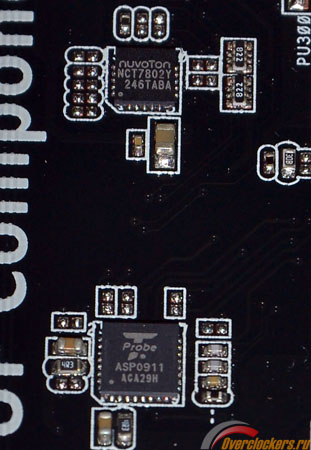

Функции мониторинга у Sabertooth Z87 по сравнению с обычными системными платами весьма расширены, здесь за это отвечают два дополнительных контроллера, один промаркирован как TProbe ASP0911, а второй – Nuvoton NCT7802Y:

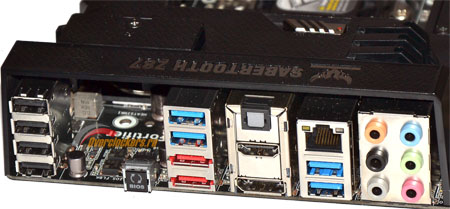

На задней панели ASUS Sabertooth Z87 расположены:

• Четыре USB 2.0;
• Четыре USB 3.0;
• Кнопка «USB BIOS Flashback»;
• Два eSATA 6 Гбит/с;
• Оптический выход S/PDIF;
• Один HDMI;
• Один DisplayPort;
• Один LAN;
• Шесть аудио входов/выходов 3.5-мм mini-jack.

Конфигурация выглядит немного урезанной, поскольку здесь выделено пространство для установки комплектного вентилятора. В «расход» пошли видеовыходы DVI и D-Sub. Зато на задней панели есть сразу восемь разъемов USB. Да, четыре порта работают лишь со скоростью USB 2.0, однако спросите себя – так ли много высокоскоростных устройств используется в обычном компьютере? На мой взгляд, конфигурация из четырех USB 2.0 и четырех USB 3.0 логичнее, чем шестерка USB 3.0, установленная в случае Z87-PLUS или Z87-EXPERT. Отмечу, что все порты третьей версии реализованы силами набора системной логики, сторонние контроллеры не используются.

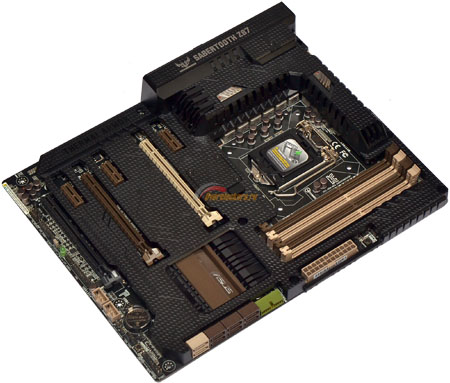

Фотография материнской платы, позволяющая оценить высоту компонентов.

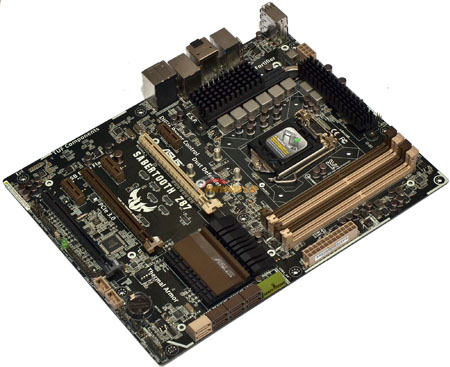

Фотография платы без кожуха.

Расположение элементов.
