Система охлаждения
Система охлаждения материнской платы состоит из трех независимых радиаторов. Два отводят тепло от преобразователя питания процессора, третий – от набора системной логики Intel Z87.

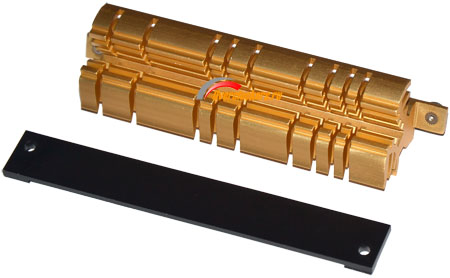

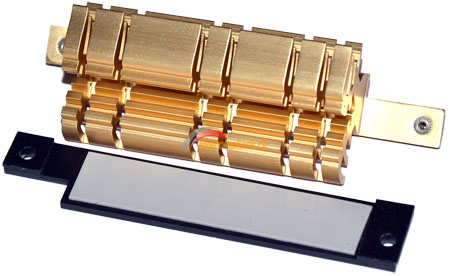

Размеры радиаторов преобразователя питания весьма большие:
реклама
Собственно, еще при тестировании Z87-PLUS (у которой радиаторы скромнее) было ясно, что платформа не предъявляет серьезных требований к преобразователю питания и его охлаждению, здесь же она еще более избыточна. Зато радует винтовое крепление радиаторов, с применением прижимных пластин с обратной стороны платы, что увеличивает надежность конструкции.

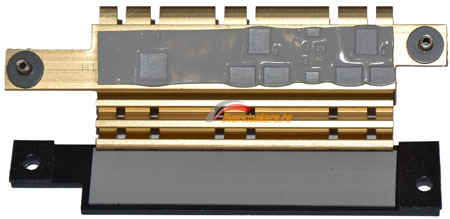

На радиаторах используется термопрокладка средней толщины, ее контакт с силовыми элементами достаточный и равномерный.

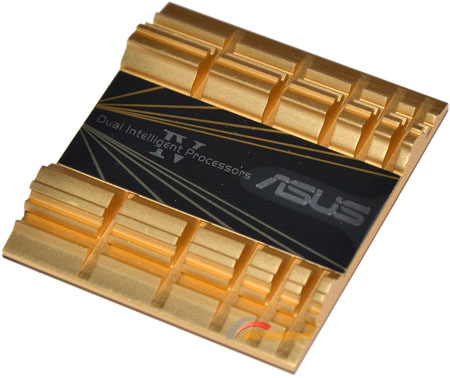

Радиатор набора системной логики полностью аналогичен установленному на Z87-PLUS:
реклама
Его достаточно, чтобы забыть о температурном режиме чипсета, даже без обдува он справится со своими функциями без проблем. Как и ранее, для крепления применены подпружиненные винты.

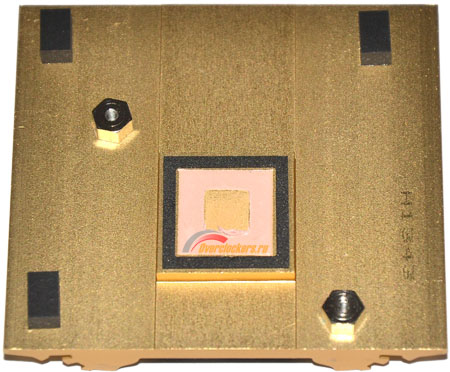

В качестве термоинтерфейса используется густая субстанция, похожая на жевательную резинку. Можно отметить, что штатный термоинтерфейс легко соскабливается ногтем.
Система питания

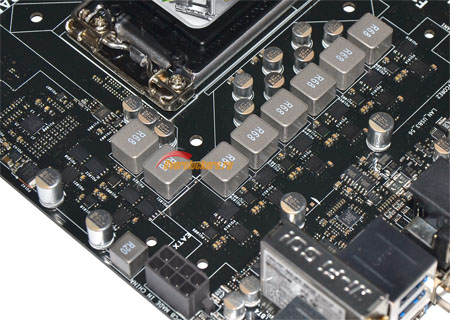

В отличие от ASUS Z87-PLUS, на Z87-EXPERT преобразователь питания процессора выполнен не по четырехфазной, а по восьмифазной схеме:

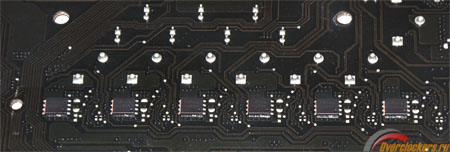

Используется тот же самый контроллер, промаркированный как DIGI+ ASP1251, и те же самые драйверы International Rectifier IR3535. Однако в отличие от Z87-PLUS, количество драйверов в преобразователе уже не четыре, а восемь. В качестве транзисторов применены по два ON Semiconductor NTMFS4937N и по одному NTMFS4955N на каждую фазу. При этом часть транзисторов (NTMFS4937N в количестве шести штук) расположена с обратной стороны платы, слева от процессорного разъема:

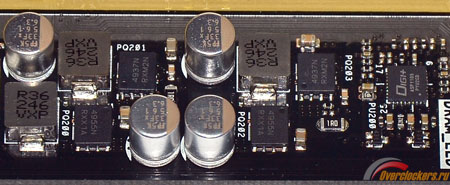

Преобразователь питания памяти двухфазный:
Контроллер промаркирован как DIGI+ ASP1103, в качестве транзисторов, как и в случае с питанием процессора, используется по одному ON Semiconductor NTMFS4937N и NTMFS4955N на каждую фазу.
Технические характеристики
Поддерживаемые процессоры | Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z87 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/1333/1600/1800 (разгон)/1866 (разгон)/2000/2133 (разгон)/2200 (разгон)/2400 (разгон)/2600 (разгон)/2666 (разгон)/2800 (разгон) МГц |
Слоты расширения | 1x PCI-E 3.0 X16/8; 1x PCI-E 3.0 X8/4/0; 1x PCI-E 3.0 X4/0; 4x PCI-E 2.0 X1 |
Поддержка Multi-GPU | SLI в конфигурации с двумя графическими адаптерами по формуле 3.0 8+8 CrossFireX в конфигурации с тремя графическими адаптерами по формуле 3.0 8+4+4, либо с двумя графическими адаптерами по формуле 3.0 8+8 |
Поддержка SATA/RAID | Intel Z87: 6x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 ASMedia ASM1061: 2x SATA 6 Гбит/с |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Thunderbolt | Intel DSL4410: 1 x Thunderbolt 2.0 |
Сеть | Intel® I217V, 1 x Gigabit LAN Controller(s) Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY) Atheros AR5BWB222: Wi-Fi 802.11 a/b/g/n Supports dual band frequency 2.4/5 GHz Atheros AR9462: Bluetooth V4.0 Bluetooth V3.0+HS |
Аудио | Realtek® ALC1150 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in) Audio Feature : - Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound - DTS Ultra PC II - DTS Connect - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection |
USB 2.0 | 8x USB 2.0 (Intel Z87) |
USB 3.0 | Intel Z87: 4x USB 3.0 ASMedia ASM1074: 4x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши 1 x Thunderbolt 1 x HDMI 1 x DVI-D 1 x D-SUB 1 x модуль Wi-Fi / Bluetooth 1 x LAN 1 x оптический S/PDIF 6 x USB 3.0 5 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | ASUS Dual Intelligent Processors 4 with 4-Way Optimization: - The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration ASUS 5X PROTECTION: - ASUS DIGI+ VRM - 8 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection - ASUS All 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS EPU: - EPU - EPU switch ASUS Digital Power Design: - Industry leading Digital 8 Phase Power Design - Industry leading Digital 2 Phase DRAM Power Design - ASUS DIGI+ VRM Utility - CPU Power Utility - DRAM Power Utility ASUS Wi-Fi GO! - Wi-Fi GO! Function: Cloud GO!, DLNA Media Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send - Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode - Wi-Fi GO! & NFC Remote for portable Smartphone/Tablet, supporting iOS & Android systems ASUS Exclusive Features: - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - Onboard Button: Power - Front Panel USB 3.0 Support - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution: - Stylish Fanless Design Heat-sink solution - ASUS Fan Xpert 2 ASUS EZ DIY: - DirectKey - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - Multi-language BIOS ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector 100% All High-quality Conductive Polymer Capacitors Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall) |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup
UEFI меню материнских плат ASUS унифицировано, и подробно рассматривалось в обзоре Z87-PLUS.
реклама

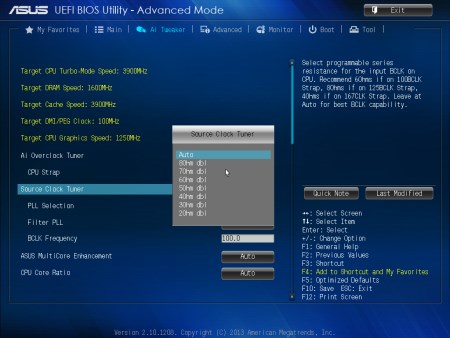

В меню разгона отличия минимальные и заключаются лишь в двух строках меню. Во-первых, появилась опция «Source Clock Tuner», отвечающая за установку входного сопротивления на базовой шине процессора:
Производителем рекомендовано устанавливать 6 Ом для 100 МГц страпа, 8 Ом для 125 МГц страпа и 4 Ом для 167 МГц страпа. Забегая вперед, скажу, что следование инструкциям действительно помогло достичь заметно лучших результатов в разгоне базовой частоты по сравнению с Z87-PLUS.

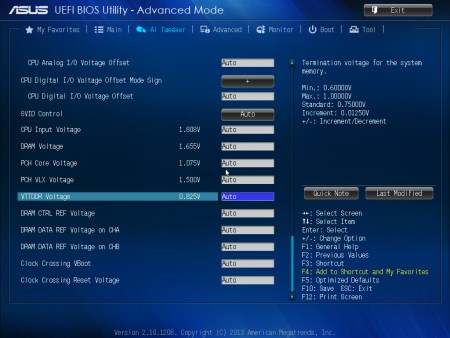

Второе найденное в UEFI меню отличие касается перечня доступных для изменения напряжений. А именно, к списку добавилось «VTTDDR Voltage»:
По умолчанию значение данного напряжения составляет половину от DRAM Voltage. Смысла в ручном изменении значения не вижу, обычно оно является оптимальным для разгона, либо на разгон не влияет вовсе.
В остальном, изменений в меню разгона нет, доступны все тот же перечень таймингов, все тот же перечень напряжений и неизменный диапазон их регулировки.
