Обзор и тестирование материнской платы ASUS Z87-EXPERT (страница 2)

Еще две микросхемы, ответственные за деление второго слота на конфигурацию 4+4, находятся между вторым и третьим разъемами:

450x221  55 KB. Big one: 1500x738  176 KB

На первой фотографии можно было заметить микросхему-свитч ASMedia ASM1440, при помощи ее делятся две линии PCI-E 2.0, идущие от набора системной логики Intel Z87. Пользователю предоставляется выбор: или задействовать слоты PCI-E 2.0 X1_2 и PCI-E 2.0 X1_4, или отдать эти линии на контроллер Thunderbolt.

В конфигурации присутствует мост PLX PEX8605, расположенный над верхним графическим портом:

300x264  75 KB

Если посчитать раскладку по восьми PCI-E 2.0 линиям, идущим от чипсета, нужда в стороннем контроллере действительно есть – материнская плата использует как раз восемь линий:

  • Четыре линии у Thunderbolt контроллера, две из которых могут быть отданы PCI-E X1 портам;
  • Две линии у двух других PCI-E X1 портов;
  • Одна линия у сетевого контроллера;
  • Одна линия у Wi-Fi контроллера;
  • Одна линия у дополнительного SATA 6 Гбит/с контроллера.

Как итог, ASUS Z87-EXPERT для текущей конфигурации нужно девять линий PCI-E 2.0, одну дополнительную и обеспечивает мост PLX (на самом деле две, ведь одну он забирает себе).

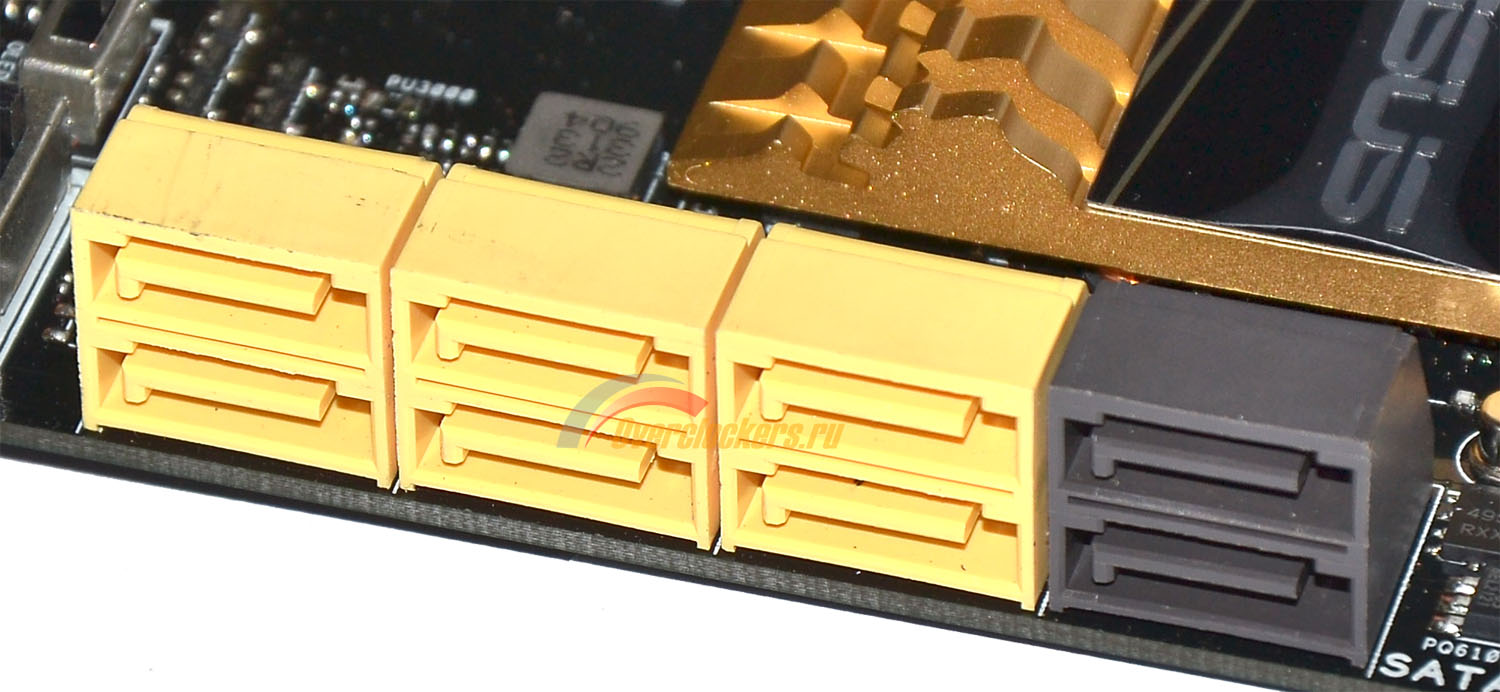

Порты SATA, как и в случае с Z87-PLUS, расположены вдоль правого края платы, хотя их расположение изменилось.





450x208  49 KB. Big one: 1500x692  171 KB

На сей раз можно видеть более привычную конфигурацию с попарным расположением разъемов, в то время как на Z87-PLUS так были расположены только четыре порта из восьми, а оставшиеся четыре были установлены по одному в ряд. На мой взгляд, при сборке-разборке системы с множеством SATA-устройств конфигурация, используемая на Z87-PLUS, более удобна. С другой стороны, конфигурация на Z87-EXPERT компактнее, что упрощает компоновку платы.

Все восемь портов поддерживают стандарт SATA 6 Гбит/с, шесть портов из восьми обеспечены набором системной логики. Два дополнительных порта реализованы при помощи контроллера ASMedia ASM1061.

250x238  62 KB

Переключатель режимов TPU остался на прежнем месте, в правом нижнем углу платы, рядом с портами SATA. Однако теперь рядом разместился и переключатель режимов EPU, который на Z87-PLUS был под нижним PCI-E слотом.

450x351  95 KB. Big one: 1500x1171  339 KB

Переключатель EPU ответственен за режим работы с пониженным энергопотреблением системы, в то время как переключатель TPU отвечает за функции авторазгона системы. К слову, в работе авторазгона по сравнению с Z87-PLUS ничего не изменилось, по-прежнему в режиме TPU1 система выставит Turbo-множитель до 43 (41 при нагрузке на все ядра) и все также выставит напряжение питания процессора свыше 1.3 В, что неизбежно приведет к перегреву последнего.

Причем проблема, скорее всего, касается даже не самого профиля TPU, а «AUTO» режима установки напряжения питания ЦП. Ибо если выключить режим TPU и просто выставить коэффициент умножения процессора на 41-43 и оставить его напряжение питания в положении «AUTO», то эффект будет тем же. Видимо, в материнскую плату просто зашита таблица значений «коэффициент умножения – напряжение питания», и эта таблица требует корректировки. Этим объясняется и то, что в режиме TPU2, несмотря на более высокую частоту работы CPU (4250 МГц), напряжение его питания завышается не так сильно, ведь он разогнан установкой базовой частоты 125 МГц при коэффициенте умножения 34.

Надеюсь, со временем такое поведение платы поправят, что упростит жизнь неискушенным пользователям, не желающим погружаться в множество настроек UEFI. В остальном, TPU-режимы работают более-менее грамотно, вместе с частотой работы процессора поднимается и частота CPU Cache, помимо этого ASUS Z87-EXPERT активирует XMP профили (при наличии таковых).

Нижняя часть материнской платы, где на Z87-PLUS размещался переключатель EPU, стала более богатой на различные фишки:





450x163  47 KB. Big one: 1500x543  182 KB

Здесь нашлось место для индикатора POST-кодов, для кнопки включения системы, а также для кнопок «USB Bios Flashback» и «DirectKey». Кнопка включения системы была на этом же месте и у Z87-PLUS, а вот кнопки «USB Bios Flashback» и «DirectKey» переехали сюда от ATX24 колодки. Что касается индикатора POST-кодов, то его на Z87-PLUS и вовсе не было. Для полного набора не хватает только кнопки перезагрузки системы, но ее производитель почему-то игнорирует.

В плане реализации портов USB ничего не изменилось: на материнской плате находится по восемь портов USB 2.0 и USB 3.0. Все USB 2.0 порты реализованы силами набора системной логики, хотя в случае с портами USB 3.0 напрямую к Intel Z87 подключены только четыре порта (два в виде колодки для подключения корпусных портов, два на задней панели, расположенные рядом с RJ45). Всего Intel Z87 поддерживает работу шести USB 3.0, два оставшихся идут на концентратор ASMedia ASM1074, который обеспечивает поддержку четырех портов на задней панели.

300x265  60 KB

Встроенный звук реализован при помощи контроллера Realtek ALC1150.

250x241  45 KB

В отличие от ALC892, используемого на Z87-PLUS, кодек относится не к бюджетному уровню, так что должен показать лучшие результаты тестов.

В качестве сетевого контроллера применен Intel I217-V.

250x224  48 KB

Для реализации интерфейса Thunderbolt используется контроллер Intel DSL4410.





300x284  71 KB

В отличие от решений предыдущего поколения, используемых на материнских платах Z77, данные контроллеры соответствуют спецификации Thunderbolt 2, что говорит об удвоенной скорости интерфейса (именно поэтому для однопортового контроллера используется сразу четыре линии PCI-Express). Помимо этого он поддерживает DisplayPort 1.2 и 4К разрешение экрана.

В качестве Multi-IO используется микросхема Nuvoton NCT6791D.

300x263  65 KB

На задней панели ASUS Z87-EXPERT расположены:

450x155  52 KB. Big one: 1500x516  197 KB
  • Один PS/2 порт для клавиатуры/мыши;
  • Один разъем Thunderbolt;
  • Один разъем HDMI;
  • Один разъем DVI-D;
  • Один разъем D-SUB;
  • Один модуль Wi-Fi / Bluetooth;
  • Один разъем LAN;
  • Один оптический S/PDIF;
  • Шесть портов USB 3.0;
  • Пять аудио входов/выходов 3.5-мм mini-jack.

Внешне, по сравнению с Z87-PLUS конфигурация задней панели практически не изменилась, все осталось на своих прежних местах. Разве что вместо простого DisplayPort теперь размещен Thunderbolt и есть выход антенн модуля Wi-Fi / Bluetooth. Соответствующая антенна находится в комплекте поставки платы.

450x211  55 KB. Big one: 1500x703  223 KB

Фотография ASUS Z87-EXPERT, позволяющая оценить высоту компонентов:

450x373  83 KB. Big one: 2000x1659  639 KB





Расположение элементов.

374x450  23 KB. Big one: 1340x1611  96 KB

1.ATX Power connectors (24-pin EATXPWR, 8-pin EATX12V)
2.LGA 1150 CPU socket
3.CPU, chassis, and power fan connectors (4-pin CPU_FAN, 4-pin CPU_OPT, 4-pin CHA_FAN1-4)
4.DDR3 DIMM slots
5.MemOK! button
6.USB 3.0 connector (20-1 pin USB3_12)
7.Clear CMOS jumper
8.Asmedia Serial ATA 6.0 Gb/s connectors (7-pin SATA6G_E12 [dark brown])
9.Intel Z87 Serial ATA 6.0 Gb/s connectors (7-pin SATA6G_1-6 [yellow])
10.EPU switch
11.TPU switch
12.Direct connector (2-pin DRCT)
13.System panel connector (20-8 pin PANEL)
14.USB 2.0 connectors (10-1 pin USB78, USB910, USB1112, USB1314)
15.DirectKey button
16.BIOS_FLBK button
17.Q-Code LED
18.Power-on button
19.TPM connector (20-1 pin TPM)
20.Front panel audio connector (10-1 pin AAFP)
21.Digital audio connector (4-1 pin SPDIF_OUT)
