Обзор и тестирование материнской платы ASUS Z87-PLUS (страница 4)

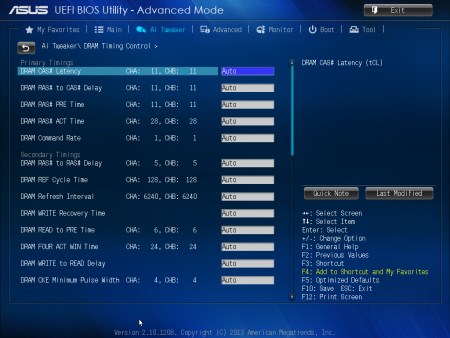

В первом из подразделов, как уже понятно из названия, находятся настройки задержек памяти:
реклама

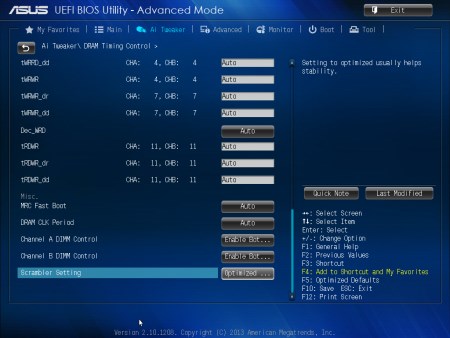

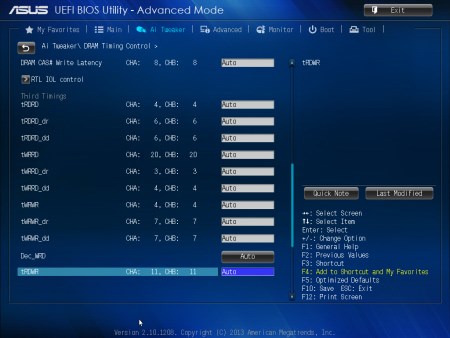

Список доступных для изменения настроек/таймингов памяти, в порядке их расположения в меню BIOS:
| Тайминг |
значение |
значение |
|
|
||
| DRAM CAS# Latency |
|
|
| DRAM RAS# to CAS# Delay |
|
|
| DRAM RAS# PRE Time |
|
|
| DRAM RAS# ACT Time |
|
|
| DRAM COMMAND Mode |
|
|
|
|
||
| DRAM RAS# to RAS# Delay |
|
|
| DRAM REF Cycle Time |
|
|
| DRAM Refresh Interval |
|
|
| DRAM WRITE Recovery Time |
|
|
| DRAM READ to RPE Time |
|
|
| DRAM FOUR ACT WIN TIME |
|
|
| DRAM WRITE to READ Delay |
|
|
| DRAM CKE Minimum pulse width |
|
|
| DRAM CAS# Write Latency |
|
|
|
|
||
| tRDRD |
|
|
| tRDRD_dr |
|
|
| tRDRD_dd |
|
|
| tWRRD |
|
|
| tWRRD_dr |
|
|
| tWRRD_dd |
|
|
| tWRWR |
|
|
| tWRWR_dr |
|
|
| tWRWR_dd |
|
|
| Dec_WRD |
|
|
| tRDWR |
|
|
| tRDWR_dr |
|
|
| tRDWR_dd |
|
|
|
|
||
| MRC Fast Boot |
|
|
| DRAM CLK Period |
|
|
| Channel A DIMM Control |
|
|
| Channel B DIMM Control |
|
|
| Scrambler Setting |
|
|
Настройки на любой вкус и цвет: для обычного разгона присутствует набор привычных задержек, для бенчмаркинга есть полный перечень вторичных и третичных таймингов.

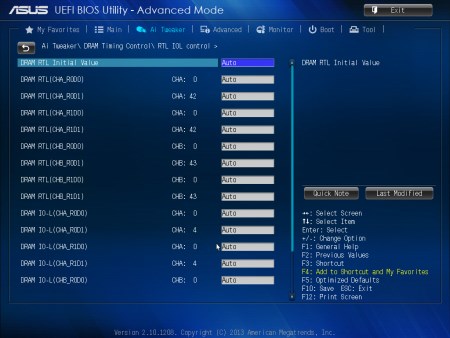

В конце меню Secondary Timings есть подраздел «RTL IOL control»:

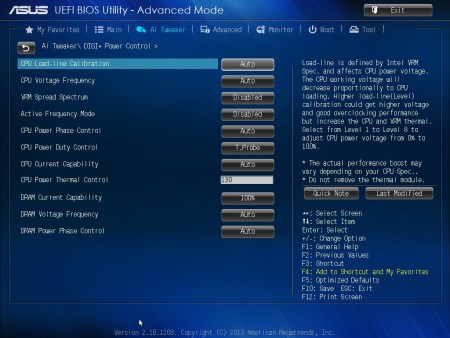

Следующим после DRAM Timing Control идет меню DIGI+ Power Control:
Здесь собраны настройки, касающиеся работы преобразователей питания. Отмечу, что, несмотря на наличие сразу восьми профилей работы CPU Load-Line Calibration, поведение CPU в зависимости от этих настроек не изменяется. Видимо, влияние стабилизации входного напряжения уже не так важно, как ранее, все равно итоговое напряжение питания ЦП формируется уже в самом процессоре.
реклама

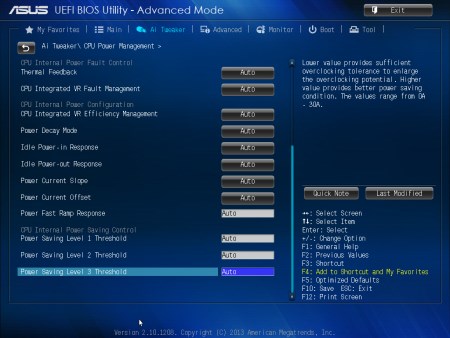

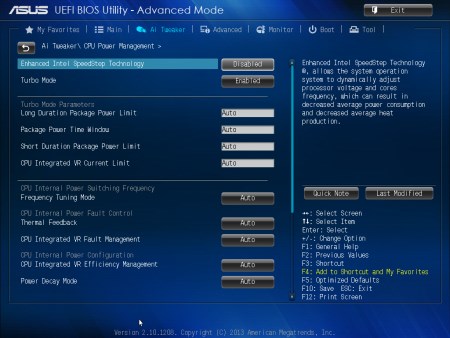

После DIGI+ Power Control следует меню CPU Power Management:
Здесь собраны настройки, касающиеся функций энергосбережения и Turbo Boost.

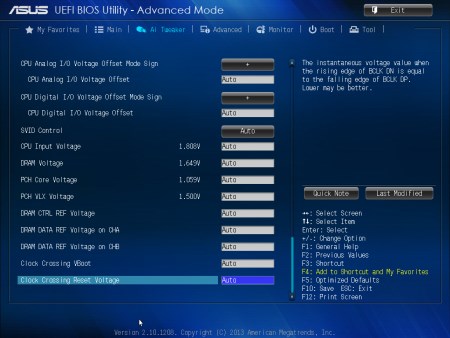

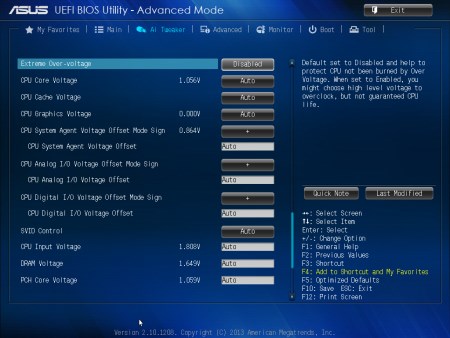

В нижней части раздела Ai Tweaker собраны настройки управления напряжениями:
Перечень доступных для изменения напряжений:
| Напряжение |
значение, В |
значение, В |
напряжения, В |
| CPU Core Voltage |
|
|
|
| CPU Cache Voltage |
|
|
|
| CPU Graphics Voltage |
|
|
|
| CPU System Agent Voltage Offset |
|
|
|
| CPU Analog I/O Voltage Offset |
|
|
|
| CPU Digital I/O Voltage Offset |
|
|
|
| CPU Input Voltage |
|
|
|
| DRAM Voltage |
|
|
|
| PCH Core Voltage |
|
|
|
| PCH VLX Voltage |
|
|
|
| DRAM CTRL REF Voltage |
|
|
|
| DRAM DATA REF Voltage on CHA |
|
|
|
| DRAM DATA REF Voltage on CHB |
|
|
|
| Clock Crossing VBoot |
|
|
|
| Clock Crossing Reset Voltage |
|
|
|
| Clock Crossing Voltage |
|
|
|
Как и в случае с настройками таймингов, материнская плата предоставляет множество настроек для тонкой оптимизации работы системы. Обычные пользователи могут ограничиться изменением лишь базовых напряжений, таких как Core Voltage, Cache Voltage, Graphics Voltage, System Agent и DRAM Voltage.

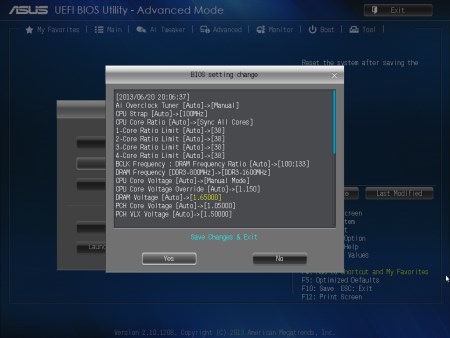

В остальном же UEFI меню ASUS Z87-PLUS чем-либо интересным не выделяется, вся структура меню и перечень настроек перекочевали от плат предыдущего поколения. Разве что появилось одно новшество при выходе из меню. При выходе с сохранением настроек система показывает весь перечень того, что было изменено:
Это весьма удобная фишка при разгоне, которая может быть дополнительным звеном «защиты от дурака», к примеру, если случайно ошибся цифрой при установке напряжения и прочего.
