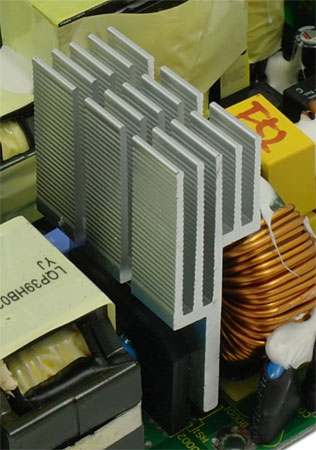

Диодный мост во входной цепи состоит из двух подключенных параллельно элементов. Для его охлаждения используется алюминиевый радиатор с весьма приличной площадью рассеивания тепла.
Слева от диодного моста расположен длинный радиатор с силовыми элементами APFC – двумя «мосфетами» и одним диодом Шоттки. На данном узле стоит остановиться более детально, поскольку в каждом блоке используется разный набор элементов. Хотя правильнее будет сказать, разный набор «мосфетов», так как диод Шоттки во всех трех устройствах одинаковый – SCS106AG .

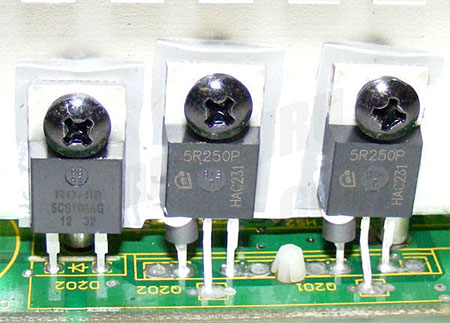

В случае с младшей моделью Seasonic Platinum 400 Fanless, силовыми элементами, помимо вышеупомянутого диода, выступают два полевых транзистора Infineon IPP50R250CP с max RDS(on) равным 0.250 Ом.

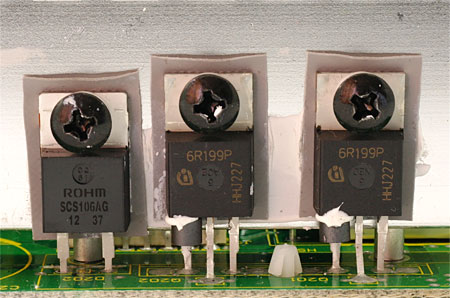

Ключами APFC в Seasonic Platinum 460 Fanless является пара «мосфетов» Infineon IPP60R199CP с max RDS(on) равным 0.199 Ом.
реклама

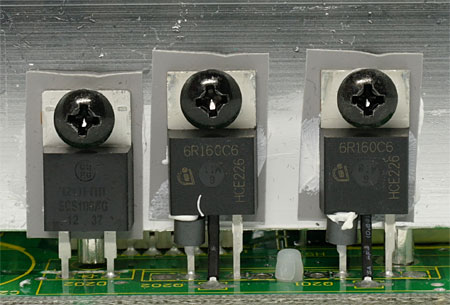

В самой старшей модели Seasonic Platinum 520 Fanless, как и положено, установлены элементы с самым низким сопротивлением открытого канала – Infineon IPP60R160C6 с max RDS(on) равным 0.160 Ом.

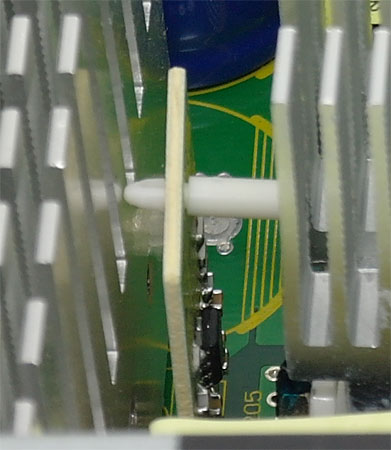

Управление работой APFC лежит на плечах ШИМ-контроллера NCP1654, который распаян на отдельной небольшой печатной плате.

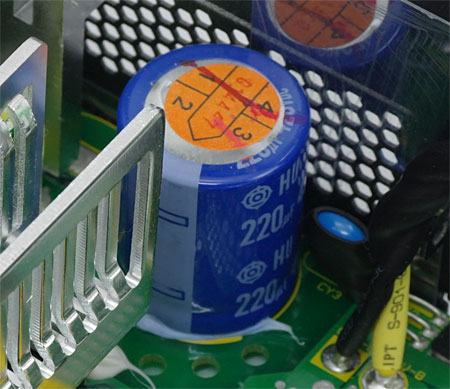

На выходе APFC находится фильтрующий конденсатор (разного номинала для каждого БП). Опять же начну с самой «слабенькой» модели Seasonic Platinum 400 Fanless мощностью 400 Вт. Здесь установлен конденсатор производства компании Hitachi AIC, емкостью 220 мкФ, рассчитанный на напряжение 420 В и температуру до 105°С.

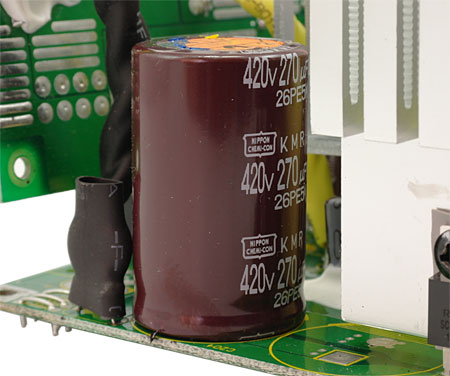

В Seasonic Platinum 460 Fanless во входной цепи установлен «электролит» не менее известного производителя – Nippon Chemi-Con, емкостью 270 мкФ. Остальные характеристики те же.
реклама

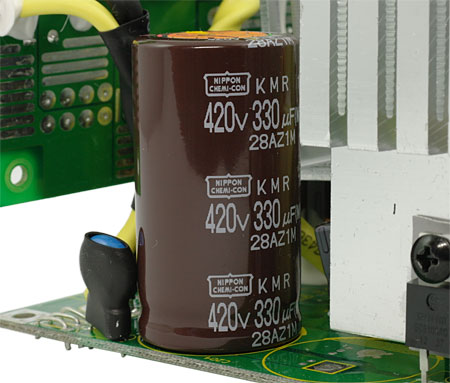

В Seasonic Platinum 520 Fanless по понятным причинам используется самый емкий конденсатор – на 330 мкФ. Как и в предыдущем случае, его производителем является компания Nippon Chemi-Con.
Все описанные выше конденсаторы изготавливаются в Японии и отличаются превосходным качеством. Интересно, что в моделях для американского рынка во входной цепи вместо конденсаторов Nippon Chemi-Con распаяны Hitachi AIC и, наоборот, вместо конденсаторов Hitachi AIC – Nippon Chemi-Con. Непонятно, зачем сделана такая ротация, ведь номиналы элементов остались идентичными. Но для нас, как простых потребителей, из этого можно сделать вывод, что качество продукции компаний Nippon Chemi-Con и Hitachi AIC соизмеримо и находится на высоком уровне.

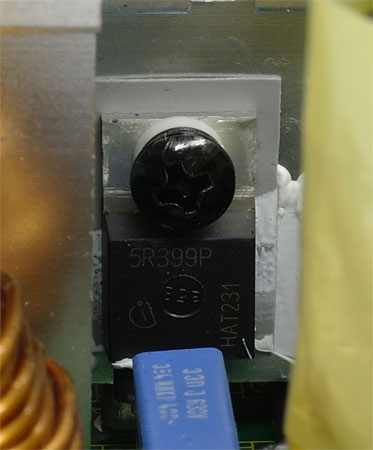

На отдельном радиаторе закреплены четыре силовых ключа главного преобразователя. Очевидно, что в данном случае в каждой модели используются разные транзисторы: в Seasonic Platinum 460 Fanless – Infineon IPP50R399CP ...

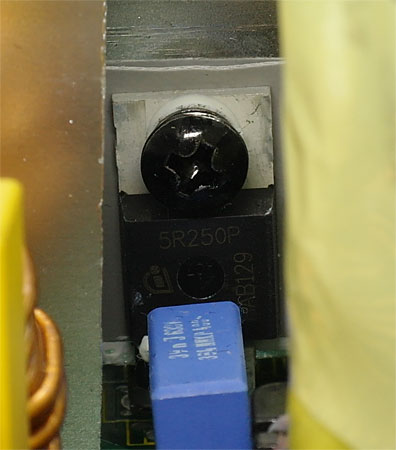

... в Platinum 520 Fanless – уже знакомые нам Infineon IPP50R250CP .
К сожалению, рассмотреть номинал силовых ключей главного преобразователя в 400-ваттной модели не удалось.

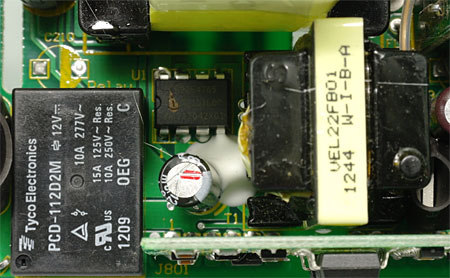

Узел, отвечающий за формирование линии дежурного питания +5VSB, основан на ШИМ-контроллере Infineon ICE2QR4765 со встроенным «мосфетом». Также уместно вспомнить о наличии реле, которое в режиме ожидания обесточивает все цепи, кроме дежурной.
Преобразователь управляется контроллером CM6901 производства Champion Microelectronics, расположенным на той же плате, что и транзисторы синхронного выпрямителя. Несмотря на то, что использование полевых транзисторов позволяет заметно снизить тепловыделение по сравнению с обычными диодными сборками, КПД выпрямителя не равен 100%, и применение дополнительного охлаждения просто необходимо. Особенно это касается блоков питания с пассивной системой охлаждения.

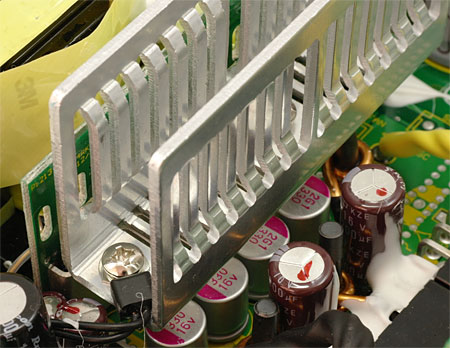

Поэтому неудивительно, что производитель использовал такой массивный радиатор в виде перевернутой буквы «П». У самого края радиатора закреплен термистор, так что наличие защиты от перегрева не вызывает никаких сомнений.

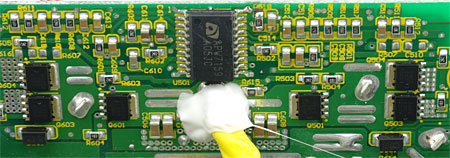

Два DC-DC преобразователя, формирующие напряжения для каналов +3.3 В и +5 В, размещены на плате с модульными разъемами. Всего используется шесть транзисторов RJK0332DPB (по три на каждую линию) с сопротивлением открытого канала 3.6 мОм. Управление преобразователями осуществляется с помощью контроллера APW7159.
реклама

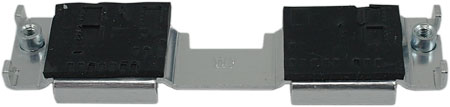

Для охлаждения данных транзисторов применяется отдельный радиатор, представляющий собой обычную алюминиевую пластину.

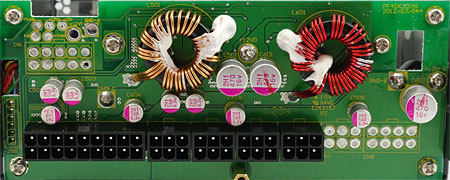

На обратной стороне платы находятся фильтрующие конденсаторы и две катушки для каждого из каналов +3.3 В и +5 В. Кроме них, здесь также размещена часть модульных разъемов. Хорошо бросается в глаза наличие трех дополнительных мест для модульных разъемов. Они используются в более мощных «платиновых» блоках питания с полуактивной системой охлаждения.
Фильтрация выходных напряжений во всех трех БП организована практически одинаково. На линиях +3.3 В и +5 В установлены твердотельные конденсаторы емкостью 560 мкФ и 470 мкФ.

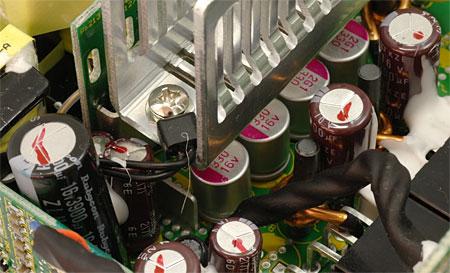

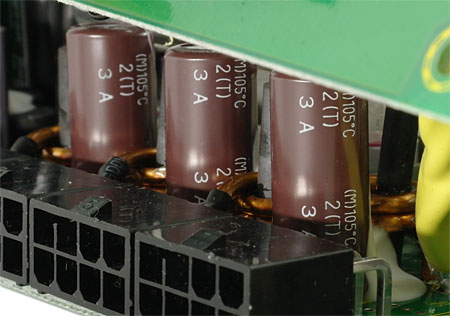

На линии +12 В используются конденсаторы как полимерного типа (четыре по 330 мкФ), так и с жидким электролитом. Вот здесь и кроются отличия: в Seasonic Platinum 520 Fanless установлено три электролитических конденсатора емкостью 2200 мкФ и один емкостью 3900 мкФ,...
... а в двух других моделях – на один конденсатор емкостью 2200 мкФ меньше. Качество данных компонентов на очень высоком уровне – наименования Enesol/Matsuki Polymer, United Chemi-Con, Rubycon говорят сами за себя.

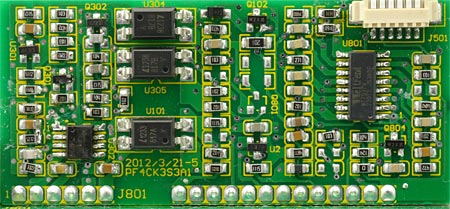

Узел, отвечающий за защиты, реализован на отдельной печатной плате, его «мозгом» является микросхема Weltrend WT7527V. Именно здесь осуществляется контроль напряжений на выходных линиях питания и формирование сигнала «Power Good».
