Обзор и тестирование материнской платы ASUS F2A85-M PRO (страница 4)

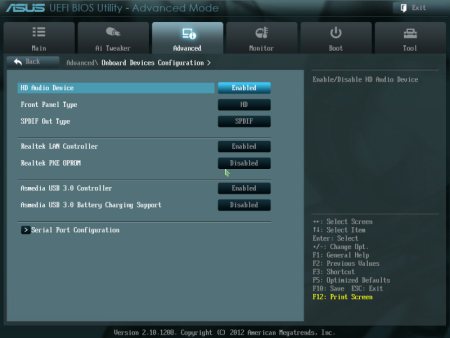

Onboard Devices Configuration.

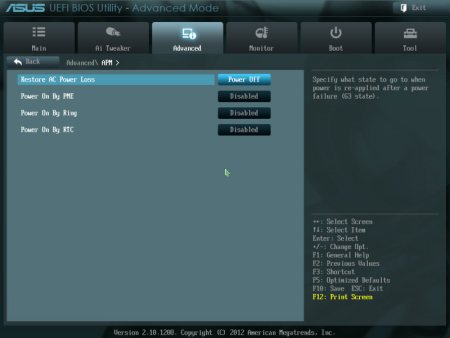

APM.

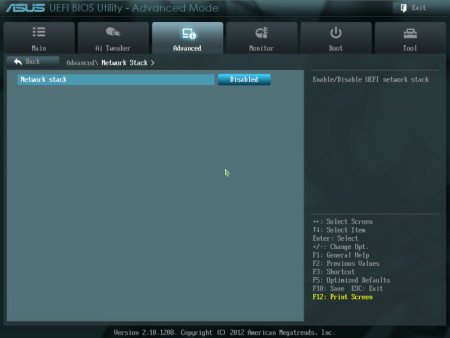

Network Stack.

Далее идет вкладка Monitor.

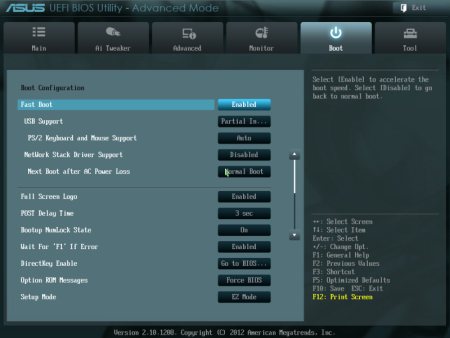

Следом Boot.

В конце находится Tool, в котором разместились три ссылки.

ASUS EZ Flash Utility.

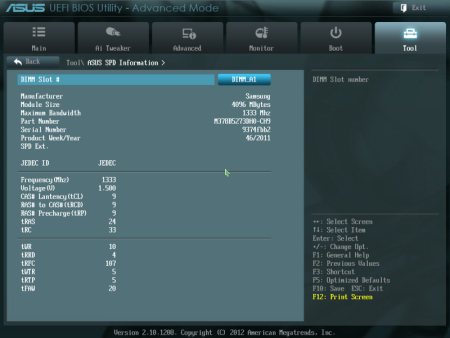

ASUS SPD Information.

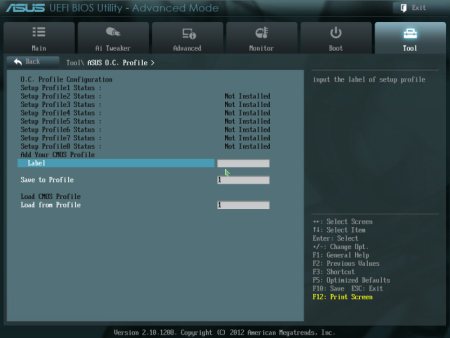

ASUS OC Profile.

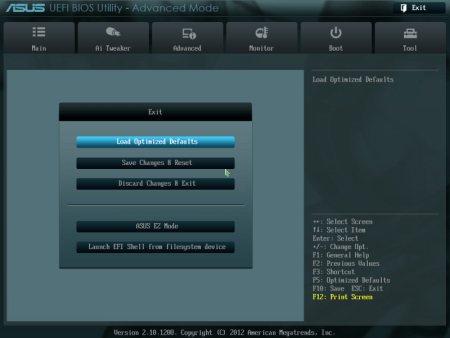

Все завершает традиционное меню сохранения и выхода.

Тестовый стенд

• Процессор: AMD A10-5800K (3800 МГц, в режиме турбо 4200 МГц);
• Кулер: Noctua NH-D14;
• Термоинтерфейс: Arctic Cooling MX-4;
• Материнская плата: ASUS F2A85-M PRO, версия BIOS 5109;
• Память: 2 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
• Видеокарта: Sapphire HD 7770 GHz Edition Vapor-X OC 1 Гбайт (1100/5200 МГц (ядро/память));
• Накопитель SSD: Corsair Performance PRO 256 Гбайт;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: OCZ OCZZX1000, 1000 Вт.

Испытание платы, разгон и тепловой режим

Наиболее оптимальным для данной платформы на мой взгляд станет графический ускоритель AMD Radeon HD 7770. В дальнейшем можно будет организовать тандем из двух таких карт, ведь материнская плата поддерживает CrossFire. Результатов тестов интегрированного видеоадаптера уже предостаточно, а вот как платформа будет работать с видеокартой HD 7770 интересно. Поэтому в состав тестовой конфигурации был добавлен именно такой ускоритель.

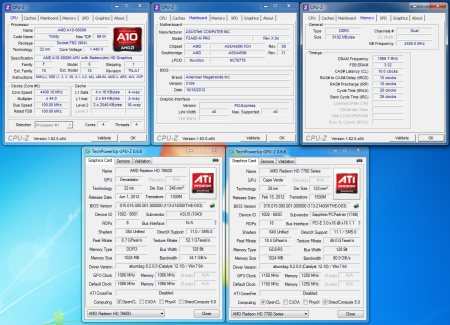

Перейдем к реальным испытаниям и начнем с разгона процессора и памяти.

Результаты не выглядят рекордными, но, во-первых, маловероятно, что кто-то будет брать mATX плату для разгона процессоров, а во-вторых, самое лучшее, что удавалось данному экземпляру ЦП – 4600 МГц. Память погналась вполне стандартно. Наибольший прирост производительности при увеличении ее частоты наблюдается при использовании интегрированного видеоядра. Кстати, его тоже удалось разогнать до вполне приемлемых значений. Во всяком случае, психологический барьер в 1 ГГц был покорен.

Для достижения подобных результатов пришлось увеличить напряжение на процессорных ядрах до 1.425 В, а также на CPU NB до 1.3 В. Вот и все, никаких больше манипуляций не нужно.

Температурные замеры производились при комнатных 23°C.

Все температурные показатели находятся в норме. Причем, не только в штатных режимах, но и в разгоне с нагрузкой.

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC892. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.

Сколь-нибудь ощутимого отличия по сравнению с другими решениями я не заметил. Звук не преподносит каких-либо сюрпризов типа посторонних шумов и взаимного проникновения каналов. Все воспроизводится чисто, но без тех сочных деталей, которые можно наблюдать на дискретных адаптерах высокого уровня.

Результаты тестирования

Тестирование материнской платы проводилось в корпусе Corsair 600T c открытой боковой крышкой при комнатной температуре 23°C в следующих режимах:

• AMD A10-5800K (3800 МГц), ASUS F2A85-M PRO, память DDR3 1333 МГц, тайминги 9-9-9-24-1Т, Radeon HD 7770, версия драйвера Catalyst 12.10;
• AMD A10-5800K @ 4400МГц, ASUS F2A85-M PRO, память DDR3 2133 МГц, тайминги 10-10-10-28-1Т, Radeon HD 7770, версия драйвера Catalyst 12.10.

Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
