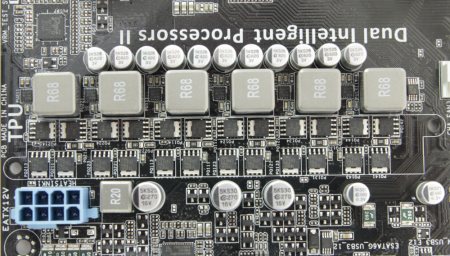

Питание процессора выполнено по формуле 4+2 фазы.

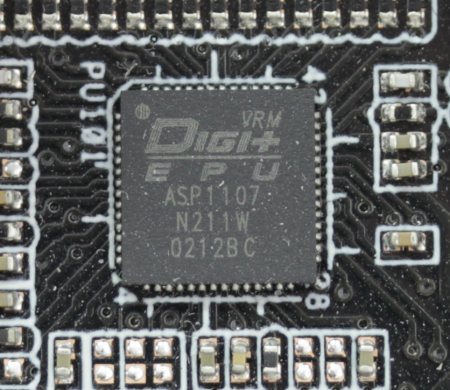

В качестве управляющего ШИМ-контроллера здесь используется микросхема с маркировкой ASP1107 и надписью Digi+ EPU. Точно такая же микросхема распаяна на материнской плате ASUS F2A85-V PRO.

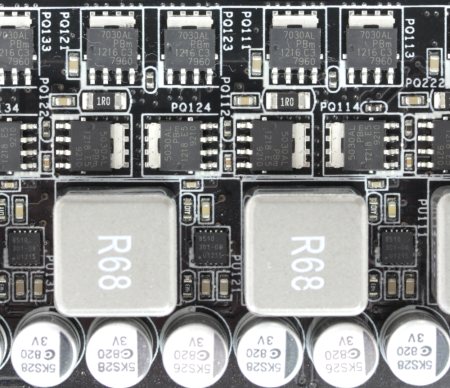

На каждую из шести фаз питания приходится по два транзистора 5030AL и по два 7030AL .
реклама

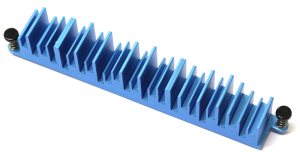

Рядом размещены драйверы CHiL CHL8510. Катушки индуктивности находятся в ферритовых корпусах, а все конденсаторы твердотельные. Транзисторы накрыты алюминиевым радиатором.

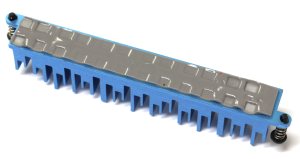

Он крепится при помощи двух пластиковых клипс на пружинках. В качестве термоинтерфейса используется терморезинка толщиной около 1 мм.

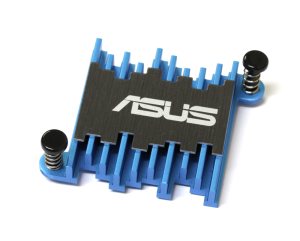

Еще один небольшой радиатор накрывает чипсет.

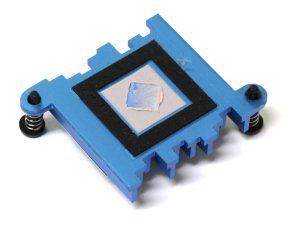

Он также изготовлен из алюминиевого сплава и окрашен в голубой цвет. Сверху приклеена черная пластинка с логотипом производителя. С обратной стороны вокруг места контакта предусмотрена квадратная рамка из мягкого пористого материала, предназначенная для защиты кристалла от сколов. В качестве термоинтерфейса здесь применяется розовая «терможвачка».

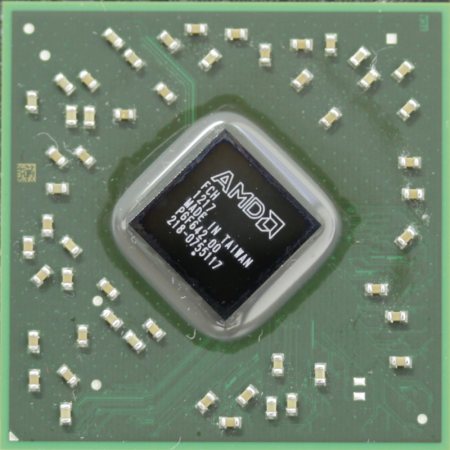

Вот и сам набор логики AMD FCH A85X.
реклама
На мой взгляд, для подобной модели вполне достаточно функционала FCH A75. Ведь по сравнению с ним здесь добавилась только парочка SATA 6 Гбит/c портов и поддержка CrossFire. Последнее новшество не очень актуально как для mATX решения, так и для платформы в целом. Тем не менее, на плате помимо нее реализована поддержка работы Lucid Virtu MVP и Dual Graphics.

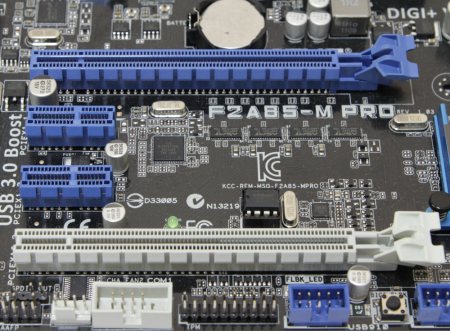

Для установки дискретных графических ускорителей предусмотрено два слота PCI-e x16.
Верхний, разумеется, полноценный, а вот нижний ограничен восемью линиями. Ко всему прочему, платформа подразумевает лишь второе поколение этого интерфейса, в то время как большинство видеоадаптеров уже переехали на третье. Кроме двух слотов PCI-e x16 есть еще парочка PCI-e x1.

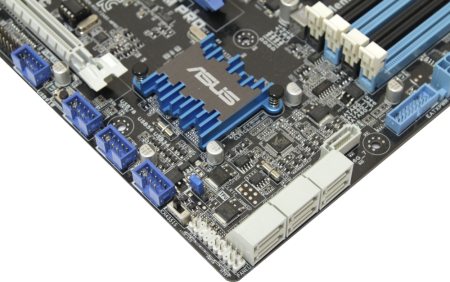

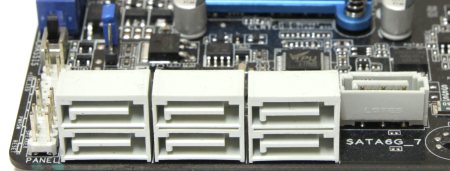

Шесть из семи портов SATA представлены тремя сдвоенными разъемами и смотрят вбок.
Сбоку от них установлен одинарный разъем SATA. Еще один выведен на заднюю панель в виде интерфейса eSATA. Чипсетом поддерживается стандарт SATA 6 Гбит/с и количество портов равное восьми с возможностью объединения в массивы RAID разных уровней. В правом нижнем углу расположен разъем для подключения кнопок и индикаторов корпуса. Рядом находится джампер сброса BIOS и переключатель режима TPU.
По нижнему краю друг с другом разместились четыре колодки USB 2.0.

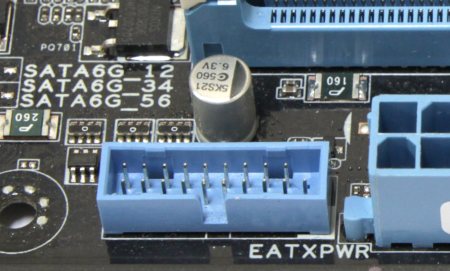

Соответственно они обеспечивают подключение восьми устройств этого стандарта. На задней панели есть еще два порта. Там же можно встретить четыре разъема USB 3.0, а рядом с коннектором ATX есть еще одна колодка этого интерфейса.

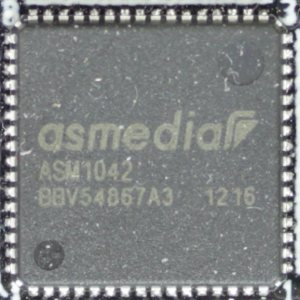

Два из тех, что размещены на задней панели, обеспечиваются дополнительным контроллером Asmedia ASM1042.

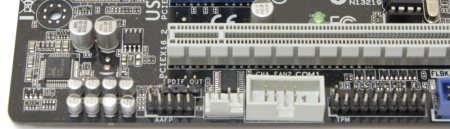

Левее по нижнему краю можно обнаружить разъемы TPM, передней аудиопанели, S/PDIF Out и COM порта.
реклама
Там же, в углу распаяна микросхема восьмиканального звукового кодека Realtek ALC892.
Немного выше расположена микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6779D.

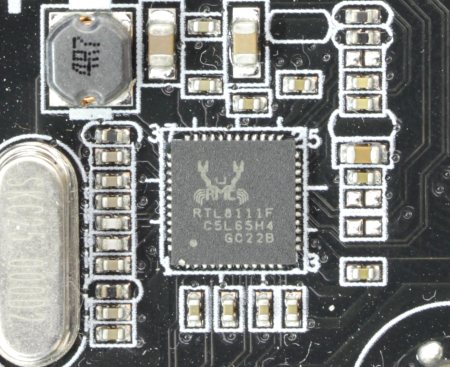

Дальше вверх по левому краю можно найти гигабитный сетевой контроллер Realtek RTL8111F.

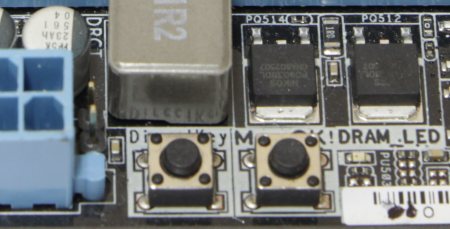

Вверху по правому краю разместились кнопки DirectKey и MemOK!.
Первая предназначена для входа в BIOS, а вторая для улучшения совместимости модулей памяти. Еще одна кнопка скрыта между двух колодок USB 2.0 внизу. Она подписана как FLBK и необходима для реализации функции BIOS Flashback.
Посмотрим теперь на разъемы, которые находятся на задней панели.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Четыре разъема USB 3.0;
- Один видеовыход DVI-D;
- Один видеовыход D-Sub;
- Один видеовыход HDMI;
- Один видеовыход Display Port;
- Один разъем eSATA;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
Недостаток лишь один – малое количество портов USB 2.0.
