Технические характеристики
Поддерживаемые процессоры | AMD APU второго поколения в исполнении socket FM2 |
Системная шина, частота | UMI (2 Гбайт/с) |
Системная логика | AMD FCH A85X |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 /2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2250 (разгон) / 2400 (разгон) МГц |
Слоты расширения | 2 - PCI-e 2.0 x16 (x8+x8). 2 - PCI-e x1 |
Поддержка Multi-GPU | CrossFireX, Dual Graphics, Lucid Virtu MVP |
Поддержка SATA/RAID | 7x SATA 6.0 Гбит/с портов – AMD A85X; RAID 0, 1, 5, 0+1, JBOD; |
Поддержка IDE и eSATA | нет; 1x eSATA AMD A85X; |
Сеть | 1х Realtek RTL8111F; |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 2+8x USB 2.0 (AMD A85X) |
USB 3.0 | 2+2x - AMD A85X 2x - Asmedia ASM1042 |
IEEE-1394 | нет |
Системный мониторинг | Nuvoton NCT6779D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 1x PS/2 клавиатура или мышь 2x USB 2.0/1.1 4х USB 3.0 1x DVI-D 1x D-Sub 1x HDMI 1x Display Port 1x eSATA 1x RJ45 1x optical S/PDIF Out 6x 3.5 мм Jack |
Фирменные технологии |
|
Размеры, мм | 244 x 244 |
Форм-фактор | mATX. |
Возможности BIOS
Внешний вид меню настроек BIOS платы соответствует своим аналогам в остальных моделях компании ASUS. Если хотите – это такой фирменный почерк. Само оформление настолько унифицировано, что порою сходу сложно понять, какая перед тобой находится не просто модель, а платформа. Кратко с видом BIOS можно ознакомиться при помощи видеоролика ниже.
реклама
Нет смысла подробно останавливаться на меню настроек, поскольку оно рассматривалось уже не один раз. Можно пробежаться по нему, просто посмотрев скриншоты разделов.

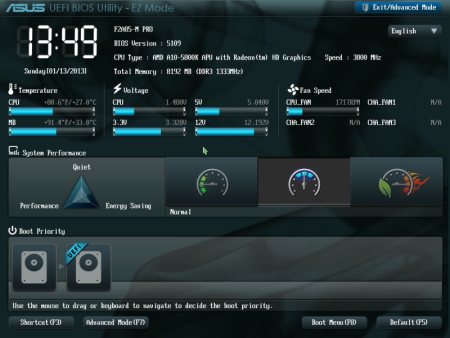

Сначала, как обычно, открывается окно EZ Mode.
Затем уже можно перейти в расширенное меню, нажав кнопку F7.

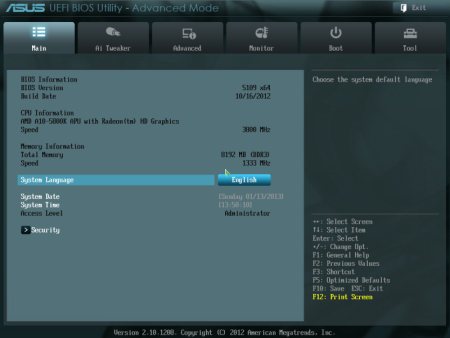

Первая открывшаяся страница называется Main. Внизу размещена ссылка Security.

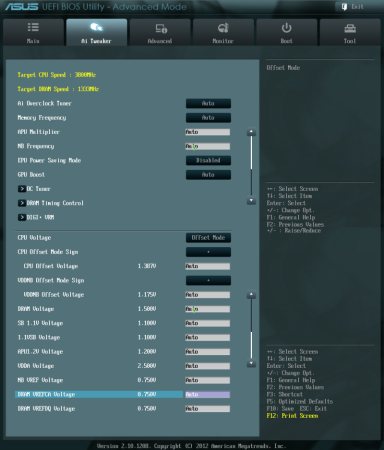

Следующая вкладка в верхнем меню называется Ai Tweaker.
реклама
В самом низу можно видеть пункты по регулировке напряжения на компонентах.
- CPU Voltage (от 0.800 до 1.900 В с шагом 0.00625 В);
- VDDNB Voltage (от 0.800 до 1.750 В с шагом 0.00625 В);
- DRAM Voltage (от 1.350 до 2.135 В с шагом 0.005 В);
- SB 1.1V Voltage (от 1.1 до 1.4 В с шагом 0.01 В);
- 1.1VSB Voltage (от 1.1 до 1.4 В с шагом 0.1 В);
- APU 1.2V Voltage (от 1.2 до 1.8 В с шагом 0.01 В);
- VDDA Voltage (от 2.5 до 2.8 В с шагом 0.1 В).

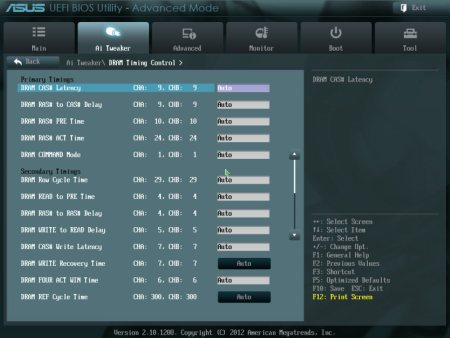

На этой же странице есть две ссылки DRAM Timing Control.

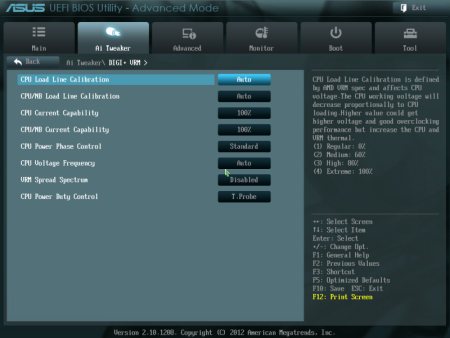

И Digi+ Power Control.

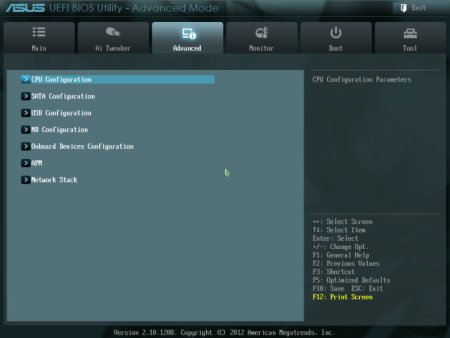

Далее идет вкладка Advanced. На этой странице находятся семь ссылок.

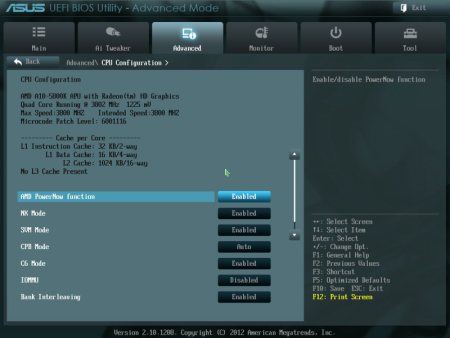

CPU Configuration.

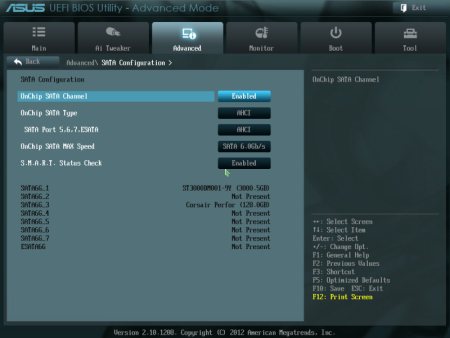

SATA Configuration.

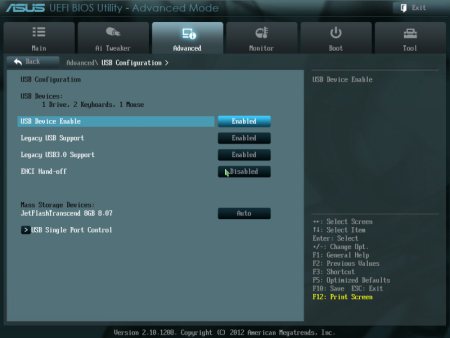

USB Configuration.
NB Configuration.
