Сводный обзор одиннадцати видеокарт Radeon HD 7850 (страница 3)
По мере поступления видеокарт HD 7850 скопился большой объем исчерпывающей информации по каждой модели, но в рамках одной статьи невозможно было сравнить сразу все экземпляры, поскольку большая часть материала была посвящена каждому графическому ускорителю персонально. А если у нас есть конкретные данные, так почему бы не сделать сводный обзор?


Фазы питания памяти и PLL.

Во всех видеокартах применена раздельная схема питания памяти и PLL, поэтому не удивляйтесь, что найдете на них по два ШИМ-контроллера. Часть ускорителей настолько продвинутая, что поддерживает программное изменение напряжения!

AMD HD 7850 v1

128x190  20 KB
  • Для фаз питания памяти и PLL используются ШИМ-контроллеры APW7165C и AM113. Информацию о первом найти легко.

реклама

118x112  5 KB
  • Это простая микросхема без поддержки I2C, впрочем, второй контроллер аналогично лишен возможности управлять напряжением программно.

AMD HD 7850 v2

128x190  20 KB
  • Для обеих фаз установлен ШИМ-контроллер APW7165C. Каждый контроллер управляет одной фазой. Легко поддается аппаратной модификации и снятию защиты по максимальной силе тока.

Sapphire HD 7850 OC

128x190  20 KB
  • Для обеих фаз установлены ШИМ-контроллер APW7165C.
анонсы и реклама

MSI R7850 Power Edition OC

190x190  21 KB
  • Питание памяти и PLL у видеокарты MSI осуществляется за счет управления ШИМ-контроллером uP1529P. В отличие от APW7165C он поддерживает программное управление напряжением, и это значимый плюс в копилку карты MSI. А раз их два, то и управлять можно обеими системами питания, что в итоге дает нам доступ к трем основным напряжениям!

HIS 7850 IceQ X Turbo X

128x190  20 KB
  • Для обеих фаз установлены ШИМ-контроллер APW7165C.

Gigabyte GV-R785OC-1GD

реклама

128x190  20 KB
  • Для обеих фаз установлены ШИМ-контроллер APW7165C.

XFX R7850 Core Edition

128x190  20 KB
  • Для обеих фаз установлены ШИМ-контроллер APW7165C.

PowerColor AX7850 2GBD5-DHV2

128x190  20 KB
  • Для обеих фаз установлены ШИМ-контроллер APW7165C.

ASUS HD 7850-DC-1GD5

128x190  20 KB
  • Для обеих фаз установлены ШИМ-контроллер APW7165C.

ASUS HD 7850-DC2-2GD5

151x190  19 KB
  • Применены элементарные ШИМ-контроллеры GS7253 (GStek Green Solution Technology co.), которые лишены поддержки протокола I2C. Как следствие, они не поддерживают никаких рычагов управления напряжениями и так же, как и APW, работают на частоте 300 кГц, то есть никаких видимых ухудшений нет. Данные по КПД можно найти на сайтах производителей.

ASUS HD 7850-DC2T-2GD5-V2

128x190  20 KB
  • Для обеих фаз установлены ШИМ-контроллер APW7165C.

Итак, места с первого по шестое заняли видеокарты с эталонным дизайном. Неплохо смотрится вариант MSI, в его случае основная претензия будет к не сильно распространенному ШИМ-контроллеру питания фаз GPU, поэтому только седьмое место.

На восьмом месте разместилась видеокарта Gigabyte с замененными катушками, которым свойственно попискивать. Девятое я отдам ASUS HD 7850-DC-1GD5, с полноценной шестифазной системой питания, но у которой из-за едва распространенного ШИМ-контроллера возникают трудности с разгоном. Десятое место остается за видеокартой ASUS HD 7850-DC2T-2GD5-V2 с отсутствующим транзистором в нижнем плече каждой фазы. В аутсайдерах – трехфазная система питания XFX.

Модель
Видеовыходы
Дизайн печатной
платы:
AMD HD 7850 v1
4-10 место
1-6 место
AMD HD 7850 v2
4-10 место
1-6 место
Sapphire HD 7850 OC
4-10 место
1-6 место
MSI R7850 Power Edition OC
4-10 место
7-9 место
HIS 7850 IceQ X Turbo X
4-10 место
1-6 место
Gigabyte GV-R785OC-1GD
4-10 место
7-9 место
XFX R7850 Core Edition
3 место
11 место
PowerColor AX7850 2GBD5-DHV2
11 место
1-6 место
ASUS HD 7850-DC-1GD5
1-2 место
7-9 место
ASUS HD 7850-DC2-2GD5
4-10 место
1-6 место
ASUS HD 7850-DC2T-2GD5-V2
1-2 место
10 место

Микросхемы памяти

реклама



В эталонных версиях выбор памяти сделан в пользу продукции Hynix. Память набрана восемью микросхемами и в зависимости от версии (1 или 2 Гбайта) обладает разной плотностью.

248x214  28 KB

Они промаркированы как H5GQ1H24BFR и рассчитаны на частоту до 1250 МГц (эффективная частота 5000 МГц), ширина шины равна 256 бит.

250x214  18 KB

Три участника из одиннадцати оборудованы микросхемами памяти производства Elpida. По своим техническим характеристикам они идентичны Hynix.

реклама

AMD HD 7850 v1
Hynix
AMD HD 7850 v2
Hynix
Sapphire HD 7850 OC
Hynix
MSI R7850 Power Edition OC
Hynix
HIS 7850 IceQ X Turbo X
Hynix
Gigabyte GV-R785OC-1GD
Elpida
XFX R7850 Core Edition
Elpida
PowerColor AX7850 2GBD5-DHV2
Elpida
ASUS HD 7850-DC-1GD5
Hynix
ASUS HD 7850-DC2-2GD5
Hynix
ASUS HD 7850-DC2T-2GD5-V2
Hynix

За время пребывания графических решений на рынке производители часто меняют поставщика памяти в зависимости от контрактных цен, поэтому не удивляйтесь, что в магазине вы случайно приобретете, скажем, MSI, а память там будет Elpida.


Частоты видеокарт

Штатные частоты отдельных участников завышены относительно рекомендованных 860 МГц для графического ядра и 1200 МГц для памяти.

Модель
Частоты GPU/памяти
Место
AMD HD 7850 v1
860 МГц/1200 МГц
7-11 место
AMD HD 7850 v2
860 МГц/1200 МГц
7-11 место
Sapphire HD 7850 OC
920 МГц/1250 МГц
3-4 место
MSI R7850 Power Edition OC
950 МГц/1200 МГц
3-4 место
HIS 7850 IceQ X Turbo X
1000 МГц/1250 МГц
1-2 место
Gigabyte GV-R785OC-1GD
900 МГц/1200 МГц
5 место
XFX R7850 Core Edition
860 МГц/1200 МГц
7-11 место
PowerColor AX7850 2GBD5-DHV2
860 МГц/1200 МГц
7-11 место
ASUS HD 7850-DC-1GD5
860 МГц/1200 МГц
7-11 место
ASUS HD 7850-DC2-2GD5
870 МГц/1210 МГц
6 место
ASUS HD 7850-DC2T-2GD5-V2
1000 МГц/1250 МГц
1-2 место

реклама

Система охлаждения

У каждого производителя есть свой взгляд на наиболее эффективную, дешевую и легкую к производству систему охлаждения. Снимать с видеокарт конструкцию СО и проводить тест на отдельной системе большого смысла нет. Лучшая система та, что максимально адаптирована к настройкам напряжения, правильно разведена, с оптимальным подбором вентиляторов.

Раз уж речь зашла о вентиляторах, то необходимо сказать, что ни один производитель не ставит качественные модели в системы охлаждения, хотя бы из тех, стоимость которых выше 500 рублей в розницу за одну штуку. Поэтому не удивляйтесь, если спустя год интенсивной работы видеокарты появится дополнительный шум или вентилятор вовсе выйдет из строя.

Тестовый стенд

  • Материнская плата: MSI Z77A-GD65 (Intel Z77, LGA 1155);
  • Процессор: Intel Core i7-3770К 4700 МГц (100 МГц х 47, 1.35 В) или 1600 МГц во время замера шумности системы охлаждения;
  • Система охлаждения: система водяного охлаждения;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: Corsair DDR3 1600 МГц, 4 модуля x 4 Гбайта, (7-8-7-20-1T, 1.65 В);
  • Жесткий диск: Crucial M4 (CT128M4SSD2), 128 Гбайт;
  • Блок питания: Enermax REVOMAX 1250 Ватт;
  • Аудиокарта: ASUS Xonar HDAV 1.3;
  • Операционная система: Microsoft Windows 7 x64 SP1;
  • Версия драйверов AMD: Catalyst 12.11 плюс последняя версия CAP.

Перечень используемых контрольно-измерительных приборов и инструментов

  • Шумомер: Center 320;
  • Мультиметр: Fluke 289;
  • Тарификатор электроэнергии: E305EMG;
  • Микрофон: Philips SBC ME570.

реклама

Инструментарий и методика тестирования

Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.

Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял <20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.

Звуко- и видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.

Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Furmark. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.

реклама

Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Либо крепились непосредственно на силовые транзисторы в нескольких точках.

Исследование потенциала системы охлаждения

Пояснения к графикам:

  • Красная линия – максимальная температура.
  • Синяя - в режиме простоя.
  • Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
  • Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.

В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (для видеокарт NVIDIA от 35%) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.

Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.


реклама

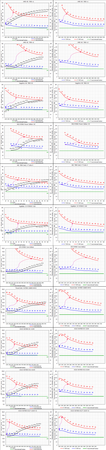

Температура графического ядра и системы питания.

106x450  68 KB. Big one: 980x4155  486 KB

Чтобы рассмотреть все результаты, кликните по схеме выше.
