Тестирование звукового тракта
Производилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. Программа выдала следующие результаты:
Общая оценка: очень хорошо.
Практическое тестирование произвести возможности не оказалось: автору, как говорится, «медведь на ухо наступил» (да и вообще имеют место проблемы со слухом), поэтому «на слух» сравнить нет возможности и по этой же причине нет достойной аудиосистемы.
Точность установки напряжений и работа LLC
реклама
Поднятие напряжение на ядрах процессора можно осуществлять двумя способами: посредством установки надбавки (offset) к штатному напряжению процессора (VID) и изменять напряжение на вкладке AMD P-States Configuration. Но как только в результате ручной правки P-States напряжение на процессоре поднимается выше примерно 1.4В, срабатывает защита – частота одного или нескольких ядер под нагрузкой падает до 1400МГц и вместе с ней сбрасывается напряжение:
Поэтому тесть смысл пользоваться только надбавкой к штатному напряжению процессора – при ее использовании защита не срабатывает и при 1.55В. Дополнительным бонусом при попытке подменять VID, помимо срабатывания защиты, стали проблемы со стартом: материнская плата отказывалась стартовать при перезагрузке средствами операционной системы или при выходе из BIOS с сохранением настроек, останавливаясь при инициализации с кодом 5d на POST-кодере. Но достаточно было нажать кнопку RESET, и плата стартовала, как ни в чем не бывало. В случае простого включения, а не перезагрузки, проблем тоже не было. Использование надбавки позволяет избежать и эту проблему – система перезагружается совершенно корректно. Явная ошибка в микрокоде BIOS материнской платы.
Нагрузка имитировалась следующим образом: процессор AMD A10-5800K работал на частоте 4.2 ГГц, CPU NB Core – 1500 МГц, BCLK – 100 МГц, 2*2 Гб DDR3-1600 с таймингами 9-9-9-27-32-1T. Режим нагрузки имитировался запуском LinX 0.6.4 (без поддержки AVX). VID используемого экземпляра APU 5800K для CPU Core составляет 1.325V, а CPU NB Core – 1.150V.
Напомним, что по умолчанию режим LLC для обоих напряжений – 0%. Возможные значения: disabled, -40%, -20%, 0%, +20%, +40%, +60%, +80%.
Напряжение CPU Core (APU-Core Voltage).
CPU Core |
Load Line Calibration |
|
мониторинга |
по показаниям мультиметра |
|
|
|
||||
1.325 | Disabled |
|
|
|
|
|
|
|
|
||
-40% |
|
|
|
|
|
|
|
|
|
||
-20% |
|
|
|
|
|
|
|
|
|
||
0% |
|
|
|
|
|
|
|
|
|
||
+20% |
|
|
|
|
|
|
|
|
|
||
+40% |
|
|
|
|
|
|
|
||||
1.375 | Disabled |
|
|
|
|
|
|
|
|
||
-40% |
|
|
|
|
|
|
|
|
|
||
-20% |
|
|
|
|
|
|
|
|
|
||
0% |
|
|
|
|
|
|
|
|
|
||
+20% |
|
|
|
|
|
|
|
|
|
||
+40% |
|
|
|
|
|
|
|
|
|
||
+60% |
|
|
|
|
|
|
|
|
|
||
+80% |
|
|
|
|
|
|
|
|
|
||
PState 1.325 +0.060 | -20% |
|
|
|
|
|
|
|
|
||
PState 1.325 +0.100 | -20% |
|
|
|
|
|
|
|
|
||
PState 1.325 +0.160 | -20% |
|
|
|
|
|
|
|
|
||
PState 1.375 +0.060 | -20% |
|
|
|
|
|
|
|
|
||
PState 1.375 +0.100 | -20% |
|
|
|
|
|
|
|
|
реклама
Напряжение CPU NB Core (APU-NB Voltage).
CPU NB Core |
Load Line Calibration |
|
программного мониторинга (утилита Biostar – Toverclocker) |
по показаниям мультиметра |
Auto | Disabled |
|
|
|
|
|
|
||
-40% |
|
|
|
|
|
|
|
||
-20% |
|
|
|
|
|
|
|
||
0% |
|
|
|
|
|
|
|
||
+20% |
|
|
|
|
|
|
|
||
+40% |
|
|
|
|
|
|
|
||
+60% |
|
|
|
|
|
|
|
||
+80% |
|
|
|
|
|
|
|
||
+0.060 | -20% |
|
|
|
|
|
|
||
+0.100 | -20% |
|
|
|
|
|
|
||
+0.160 | -20% |
|
|
|
|
|
|
Величины напряжений задаются весьма своеобразно, надо сказать.
Разгон
Необходимо учитывать, что материнская плата имеет проблемы с установкой таймингов оперативной памяти: некорректно устанавливается tRP:
Также возникли проблемы с CAS Latency – при его установке вручную вместо «Auto», система отказывалась запускаться с кодом «15» на POST-кодере материнской платы, даже если значение выставлялось заведомо рабочее. Замена оперативной памяти на другой комплект модулей позволила устранить только проблему с CAS Latency.

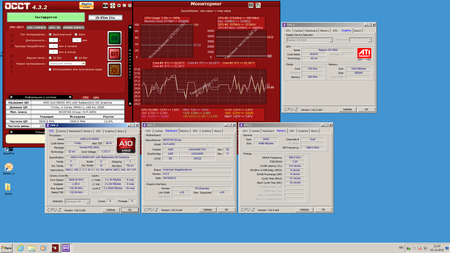

Разгон по базовой частоте (BCLK) не принес сюрпризов. Проблемы с графическим ядром процессора начались при частоте BCLK, равной 120МГц (как и на других протестированных нами платах), однако оно не отключилось, перестал работать лишь аналоговый видеовыход D-Sub, при переключении на DVI можно было спокойно поднимать частоту и дальше. Цифровые выходы отключились при 131МГц по BCLK. Установка дискретной видеокарты не слишком помогла: при ней разгон по BCLK вырос ровно на 1МГц – до 132МГц:
При этом частота CPU NB Core составила всего 1980МГц, что, как мы уже знает, далеко не предел для нашего экземпляра APU 5800K. В связи с тем фактом, что имеют место проблемы с частотой CPU NB Core, было решено считать окончательный разгон именно с такой частотой BCLK, хотя у нас и процессор с незаблокированными множителями.

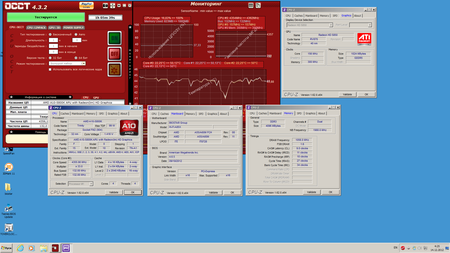

Итоговый разгон таков (все напряжения – по показаниям мультиметра):
- Частота CPU Core - 4356 МГц (132,00 * 33) при напряжении 1.509 В;
- Частота CPU NB Core – 1980 МГц (132,00 * 15) при напряжении 1,319 В;
- Частота оперативной памяти – 2112 МГц (132,00 * 16,00), тайминги – 9-11-10-27-34-1T, при напряжении 1.725 В;
Следует отметить, что это – действительно самый оптимальный вариант: при разгоне процессора только множителем, при частоте, равной 4400МГц, система уже проявляла признаки нестабильности при продолжительном тестировании. Так что в любом случае, частоту BCLK пришлось бы использовать нестандартную. Либо ограничить разгон. Разгон оперативной памяти, кстати, именно таков – стабильности на более высоких частотах получить не удалось.
Тестирование производительности
Методика тестирования
реклама
Набор программного обеспечения, его настройки и методика при замерах производительности:
- AIDA64 2.50.2071 Beta, встроенный тест кэша и памяти. Итоговый результат - лучший из трех замеров;
- LinX 0.6.4. Итоговый результат - лучший из пяти проходов;
- Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший из пяти замеров;
- wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший из пяти замеров для 32М и из пяти замеров для 1024М;
- Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
- 7Zip 9.20 x64, встроенный тест производительности. Итоговый результат - лучший из пяти замеров;
- Maxon Cinebench 11.5 x64, тест производительности CPU. Итоговый результат - лучший из пяти замеров;
- 3DMark 2011, результаты Physics Score (очки) и Physics Test (fps, количество кадров в секунду). Итоговый результат - лучший из трех замеров;
- Resident Evil 5 PC Benchmark DX10, результаты фиксированного теста (fps, количество кадров в секунду), настройки по умолчанию при разрешении 1024 х 768. Итоговый результат – лучший из трех замеров.
Результаты тестирования
При настройках по умолчанию, режим без разгона:
- Работа ядер процессора на номинальной частоте 3800 МГц;
- CPU NB Core – 1800 МГц;
- Технологии энергосбережения и Turbo Core отключены;
- Оперативная память – DDR3-1866 с таймингами 9-9-9-27-32-1T.
Для Biostar Hi-Fi A85X исключение в связи с ошибкой в микрокоде материнской платы – частота CPU NB Core равна 1500 МГц.
В режиме стабильного максимального разгона.
Для Gigabyte F2A85X-UP4 это:
- Частота CPU Core - 4592 МГц (99,8 * 46);
- Частота CPU NB Core – 2296 МГц (99,8 * 23);
- Частота оперативной памяти – 1864 МГц (99,8 * 18,66), тайминги – 8-8-8-24-32-1T;
Для MSI FM2-A85XA-G65 это:
- Частота CPU Core - 4589 МГц (99,78 * 46);
- Частота CPU NB Core – 2394 МГц (99,78 * 24);
- Частота оперативной памяти – 1863 МГц (99,78 * 18,66), тайминги – 8-9-8-29-41-1T;
Для ASUS F2A55-M LK это:
- Частота CPU Core - 4125 МГц (128,93 * 32);
- Частота CPU NB Core – 2320 МГц (128,93 * 18);
- Частота оперативной памяти – 2407 МГц (128,93 * 18,66), тайминги – 9-11-10-33-54-1T;
Для ASUS F2A55 это:
- Частота CPU Core - 4200 МГц (100 * 42);
- Частота CPU NB Core – 2300 МГц (100 * 23);
- Частота оперативной памяти – 2133 МГц (100 * 21,33), тайминги – 9-11-10-27-34-1T;
Для Biostar Hi-Fi A85X это:
- Частота CPU Core - 4356 МГц (132,00 * 33);
- Частота CPU NB Core – 1980 МГц (132,00 * 15);
- Частота оперативной памяти – 2112 МГц (132,00 * 16,00), тайминги – 9-11-10-27-34-1T;
Заключение
Вот в лаборатории и побывал флагман компании Biostar под Socket FM2. Впечатление двоякое. С одной стороны, добротно выполненный продукт, хотя и не без элементов бюджетности (но таков уж сам класс, который занимает Socket FM2), с другой, налицо заметно недоработанная микропрограмма BIOS:
- Не умеет управлять CPU NB Core и, к тому же, еще и занижает его частоту;
- Проблемы с установкой таймингов tRP и CAS;
- Странности с установкой напряжений и срабатывание защиты там, где ее не должно быть.
Претензии есть и к аппаратной части:
- Малое количество разъемов для подключения вентиляторов, доступно управление лишь одним – процессорным;
- При заявленной мультимедийной ориентации на задней панели нет выхода S/PDIF – он реализован в виде колодки на самой плате и требует приобретения дополнительной планки с этим выходом.
- Цвет разъема PS/2 на задней панели платы вводит в заблуждение и по незнанию можно решить, что он предназначен только для клавиатуры, хотя на самом деле он универсальный.
Все эти недочеты не слишком критичны (та же частота CPU NB Core не столь сильно влияет на общую производительность), поэтому на них можно не зацикливаться. Но такие вроде бы и мелочи портят общее впечатление, хотя в целом оно все-таки осталось положительным.
Дополнительным приятным моментом должна стать цена этого продукта, которая, судя по всему, будет на уровне 3100-3300 рублей (на данный момент плата недоступна в российской рознице). Более упрощенная версия под именем Hi-Fi A85W за границей продается по цене, примерно равной 2600 российских рублей. Это заметно дешевле протестированных ранее флагманов ASUS, MSI и Gigabyte.
Страница материнской платы Biostar Hi-Fi A85X на официальном сайте Biostar:
- Глобальное зеркало;
- Русскоязычное зеркало .
Выражаем благодарность:
- Компании AMD и лично Ильясу Шакирову за предоставленный для написания обзора процессор AMD APU A10-5800K;
- Российскому представительству компании Biostar в г. Москве за предоставленную на тестирование материнскую плату Biostar Hi-Fi A85X.
