Возможности BIOS Setup
В качестве микропрограммы для Biostar HiFi A85X используется UEFI BIOS. Тестирование проводилось с прошивкой версии A85AC918 от 18 сентября 2012 года – последней на момент тестирования.
Интерфейс BIOS структурирован по принципу закладок, которые вызываются щелчками мышью по соответствующим значкам в нижней части экрана, но навигацию можно осуществлять и с помощью одной лишь клавиатуры без каких-либо неудобств в управлении.

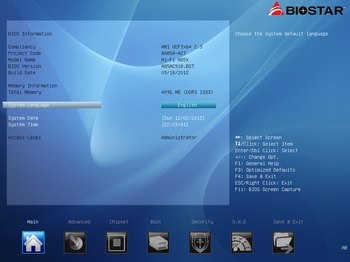

Закладка Main:
Перед нами краткая информация о системе: версия кодовой базы микропрограммы AMI, версия сборки, наименование материнской платы, версия прошивки материнской платы и ее дата выпуска, объем установленной оперативной памяти и ее частота, текущая дата и время. Отображается текущий уровень доступа к настройкам BIOS. Присутствует выбор языка локализации интерфейса, но языков доступно всего два: английский и китайский.
реклама
Стоит обратить внимание, что в плане командных клавиш, интерфейс схож с интерфейсом BIOS материнских плат Sapphire, EliteGroup, Foxconn: нажатие F3 приводит все настройки к стандартным, F4 вызывает диалог сохранения настроек и выход BIOS. Для микропрограмм Gigabyte, ASUS, ASRock, MSI, использующих несколько иную кодовую базу AMI, это F7 и F10. Соответственно, микропрограммы вышеупомянутых производителей Sapphire, EliteGroup, Foxconn не позволяют снимать скриншоты настроек, но плата Biostar использует обновленную версию микрокода AMI и такая возможность здесь появилась. Однако и тут не обошлось без отличий: снятие скриншотов происходит при нажатии F11, а не F12. Сами скриншоты стандартно сохраняются на USB-носитель с файловой системой семейства FAT.
Следующая по порядку вкладка Advanced
Содержащиеся здесь настройки рассортированы по девяти подразделам.
Тонкие настройки PCI и PCI-Express:

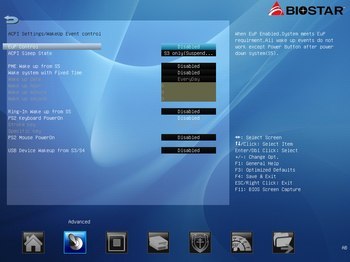

Поддержка стандартов энергосбережения EuP (стоит обратить внимание, что нигде не упоминается подробно, как именно версия стандарта Energy Using Product поддерживается платой), пробуждение по наступлению конкретной даты и времени, пробуждение от PS/2 и USB:
реклама

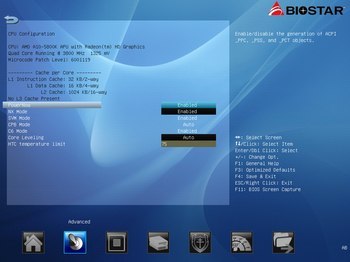

CPU Configuration содержит информацию о процессоре (наименование, количество активных ядер, его номинальные частоту и VID, характеристики и размеры кэшей) настройки по ряду функций процессора (энергосбережение, TurboBoost, виртуализация, температурный лимит процессора):

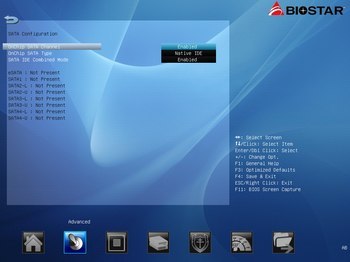

SATA Configuration содержит настройки SATA-контроллера чипсета A85X:

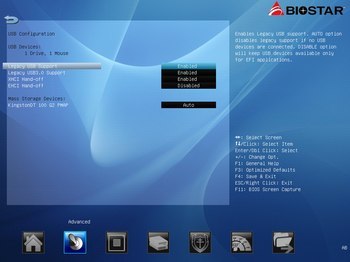

USB Configuration содержит настройки чипсетных портов USB:
Отдельным списком «Mass Storage Devices» перечисляются все носители информации, подключенные к USB-портам (в данном случае мы видим флешку), для каждого из них можно задать режим эмуляции, представив его системе под видом, например, флоппи-диска.

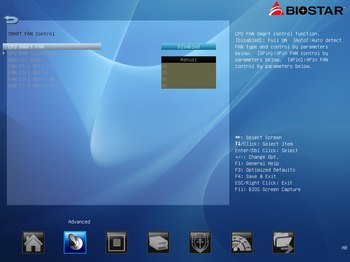

Обычно настройки оборотов вентилятора находятся в одном разделе с системным мониторингом, но здесь они удостоились отдельного раздела SMART FAN Control:
Правда, гордиться особо нечем: на материнской плате три разъема для подключения оборотов, а управляем – только один (четырехконтактный CPU_FAN), остальные два (трехконтактные SYS_FAN1 и SYS_FAN2) не регулируются вообще. Небольшим утешительным бонусом будет служить то, что на CPU_FAN управляемы и трех-, и четырехконтактные вентиляторы.
А кого-то порадует и возможность ручной подстройки оборотов так, что вентилятор при температуре процессора даже порядка 50 градусов будет удерживаться на минимальных оборотах, а то и вообще оставаться совершенно неподвижным (как штатные вентиляторы используемого Noctua NH-D14).

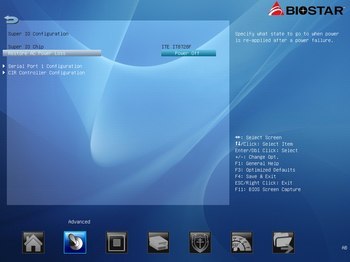

Super IO Configuration – настройки контроллера ввода-вывода ITE IT8728
Настроек минимум, но они все равно разнесены по отдельным подразделам:
реклама

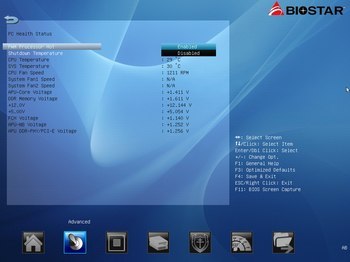

H/W Monitor отображает показания системного мониторинга
Показания температурных датчиков, обороты всех трех вентиляторов, напряжения на ядрах процессора, оперативной памяти, веток +12В и +5В, CPU NB Core, чипсета.

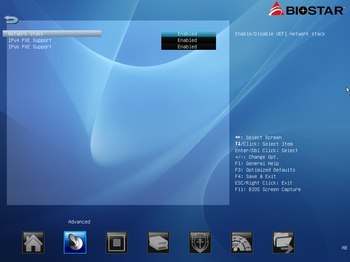

Network stack – настройки загрузки системы по сети:
(по умолчанию отключено; включено автором, иначе не отображаются два нижних параметра).

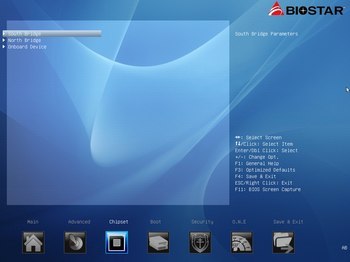

Закладка Chipset также состоит из нескольких подразделов, точнее, трех:
Снова небольшое количество настроек раскидано по множеству подразделов

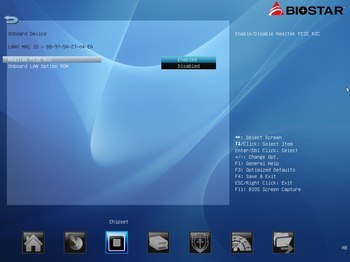

Здесь можно найти еще одни настройки USB, передача звука по HDMI, поддержка IOMMU, настройки графического ядра процессора (приоритет инициализации, активация Dual Graphics, расположение графического буфера, выделяемого на нужды встроенного видеоядра что актуально при наличии 4Гб памяти и использования 32-разрядной ОС), параметры сетевого контроллера.

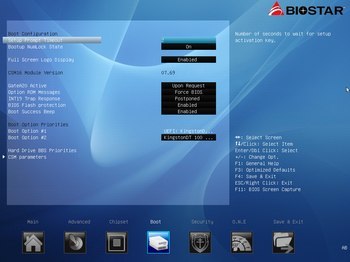

Закладка Boot.
Здесь можно задать время отображение стартового экрана материнской платы и выбрать отображать ли при этом итог прохождения POST или картинку-логотип, отображение стартовых сообщений дополнительных контроллеров, приоритеты загрузки с различных носителей
Подраздел CSM Parameters позволит обойти некоторые специфичные проблемы, возникающие при загрузке системы
Обратите внимание: нет никаких настроек, имеющих отношение к новой технологии Secure Boot, внедрение которой начинается вместе с новой операционной системой Windows 8.

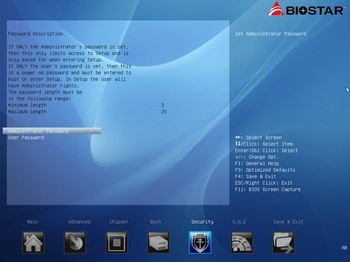

Закладка Security позволяет задать пользовательский и административный пароли для доступа к настройкам BIOS:
