Обзор и тестирование материнской платы Biostar Hi-Fi A85X (страница 2)
За питание встроенного графического ядра процессора отвечает однофазный преобразователь, расположенный под процессорным сокетом и состоящий из двух мосфетов Nikos P0903BDL и одного дросселя.
ШИМ-контроллер — uP1514Q.
Преобразователь питания оперативной памяти также однофазный и также состоит из двух мосфетов Nikos P0903BDL и одного дросселя.
Роль ШИМ-контроллера выполняет еще один uP1514Q.
реклама

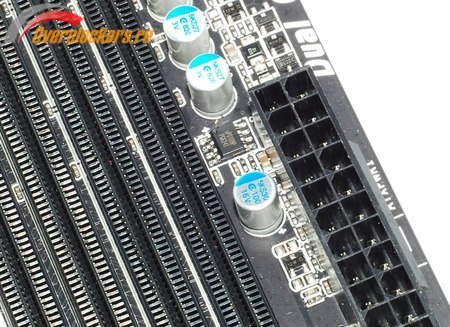

Контроллер напряжения терминации памяти расположился немного ниже – между слотами памяти и 24-контактным основным разъемом питания ATX:
Это uP0109P.

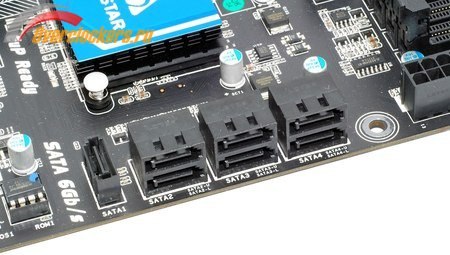

Ниже, под основным разъемом питания ATX, расположились семь разъемов SATA3, которые реализованы силами чипсета материнской платы
Еще один, восьмой из поддерживаемых чипсетом SATA3, реализован в виде eSATA3 на задней панели материнской платы.

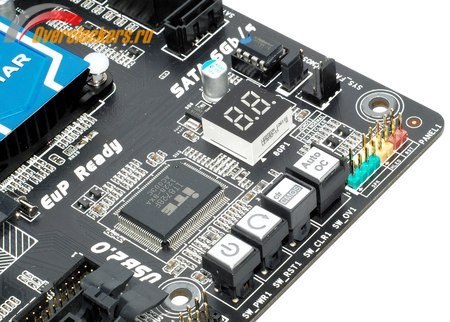

Под разъемами SATA3 в нижнем правом углу платы расположились
- Съемная микросхема Flash-памяти BIOS, производства Winbond и емкостью 64Мбит;
- Перемычка ClrCMOS для сброса настроек BIOS;
- Трехконтактный разъем SYS_FAN1 для подключения вентилятора;
- POST-кодер;
- Колодка для подключения системного динамика, кнопок включения и перезагрузки, светоиндикации работы системы;
- Функциональные кнопки включения, перезагрузки, сброса настроек и активации функции автоматического разгона;
- Над кнопками расположился контроллер I/O ITE IT8728F, отвечающий за системный мониторинг, контроль оборотов вентиляторов, а также PS/2 и COM-порты;
реклама
Напомним, что POST-кодер и функциональные кнопки снабжены подсветкой (см. описание в начале обзора).

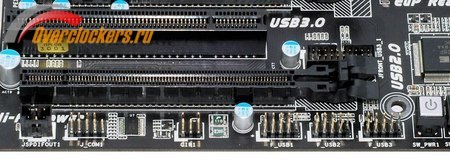

По нижнему краю платы расположились три открытых колодки USB 2.0/1.1 для подключения шести портов, над ними, за слотом расширения PCI-E – одна закрытая колодка USB 3.0/2.0/1.1 для подключения двух портов:
Все USB реализованы силами чипсета. Тут же мы видим колодку CIR для подключения инфракрасного порта и колодку COM-порта. Эти два интерфейса ныне встречаются на материнских платах достаточно редко. Рядом с колодкой COM-порта расположилась колодка для подключения SPDIF.

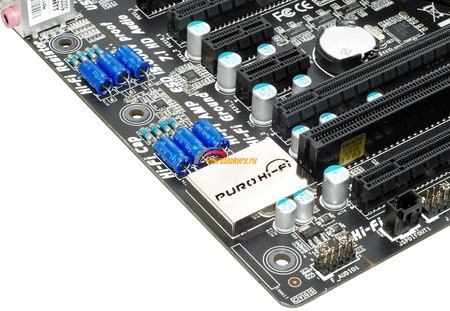

Половина левого края материнской платы целиком отдана во власть звукового тракта:

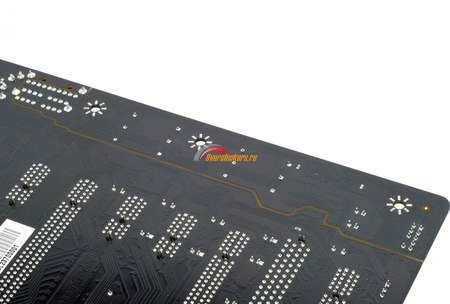

Причем этот участок платы дополнительно отделен от остальной платы, что особенно заметно при взгляде на обратную сторону платы:
Вкупе с металлической крышкой (которая, напомним, снабжена подсветкой – см. начало обзора) это, по заверению производителя, должно защищать звуковой тракт от наводок и помех, производимых остальными элементами материнской платы. В основе звуковой системы – вполне обычный звуковой контроллер Realtek ALC898. В самом низу мы видим колодку F_AUDIO1 для подключения фронтальной аудиопанели корпуса.

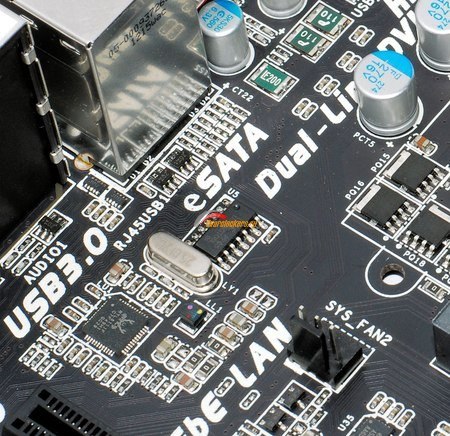

Из-за размеров звукового тракта, сетевой контроллер оказался смещен за блок аудиоразъемов задней панели материнской платы (на фото справа):
В его качестве выступает гигабитный Realtek RTL8111F. Рядом мы также видим трехконтактный разъем SYS_FAN2, для подключения вентиляторов.
Задняя панель материнской платы несет на себе следующий набор интерфейсов:
- Один порт PS/2 (на его сиреневый цвет не обращайте внимания, хотя этот цвет и обозначает возможность подключения только клавиатуры, подключенная к этому разъему мышь также работала нормально) и два порта USB 2.0/1.1;
- DisplayPort и HDMI;
- D-Sub и DVI-D;
- Два порта USB 2.0/1.1 и один порт eSATA III (все реализовано силами чипсета);
- Сетевой порт RJ-45 и два USB 3.0/2.0/1.1 (порты USB реализованы силами чипсета);
- Блок аудиоразъемов.
Обратите внимание: при заявленном мультимедийном уклоне материнской платы, на задней панели отсутствует оптический выход S/PDIF.
реклама
Материнская плата поддерживает подключение к интегрированному графическому ядру процессора до трех мониторов одновременно, при этом разъемы могут работать по следующим схемам:
- HDMI + DisplayPort + DVI-D;
- HDMI + D-Sub + DVI-D;
Таким образом, не допускается одновременная работа лишь DisplayPort и D-Sub.

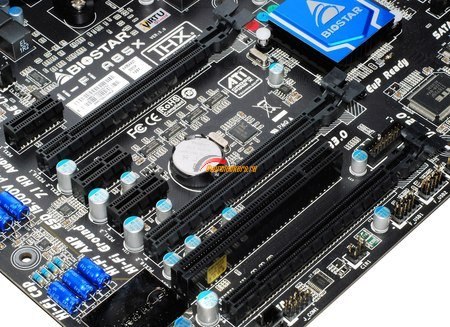

Слотов расширения на материнской плате семь:
Три PCI-E x1, один слот старой шины PCI и три графических слота.
Три графических слота PCI-E:

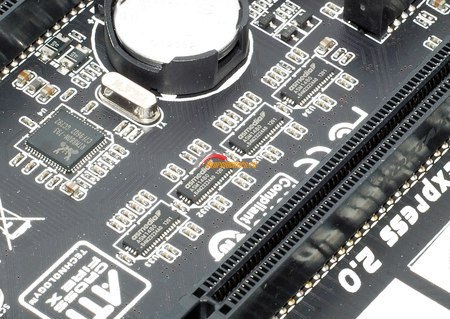

- Первые два разделяют 16 линий PCI-E от процессора и работают по схеме 16+0 или 8+8. Т.е. верхний слот (PEX16_1) работает в режиме х16 только, если второй слот (PEX16_2) пуст. Второй слот всегда работает как х8, даже если верхний слот пуст. За работу данной схемы отвечают четыре свитча ASMedia ASM1480:
- Нижний, третий, слот (PEX16_3) физически является PCI-E x4 и режим его работы неизменен.
Материнская плата поддерживает встроенную графику, соответственно, поддерживается технология AMD Dual Graphics – объединение возможностей графического ядра процессора и возможностей дискретной видеокарты AMD Radeon (младших серий), также поддерживаются AMD CrossFireX и LucidLogix Virtu MVP.
Напомним, что согласно спецификациям самой платформы AMD, все PCI-E имеют версию 2.0. Даже не смотря на то, что вышеупомянутые свитчи ASMedia ASM1480 сами по себе поддерживают и третью версию этого интерфейса.
Технические характеристики
| Процессоры | AMD APU A4 APU A6 APU A8 APU A10 Athlon II APU E2 В исполнении Socket FM2 |
| Чипсет | AMD A85X (Hudson D4) |
| Оперативная память | 4 x DDR3 разъема DIMM с поддержкой до 64 Гб памяти (без ECC) Поддержка двухканального режима Поддержка DDR3 2400(O.C.)/2133(O.C.)/2000(O.C.)/1866/1600/1333/1066/800 MHz («O.C.» означает режим разгона). |
| Аудио | Realtek ALC898 High Definition Audio 2/4/5.1/7.1-канальные конфигурации Поддержка S/PDIF Out |
| Сеть | 1 x Realtek RTL8111F (10/100/1000 Mbit) |
| Слоты расширения | 1 слот PCI Express x16, физически как x16 (PEX16_1) 1 слот PCI Express x16, физически как x8 (PEX16_2) 1 слот PCI Express x16, физически как x4 (PEX16_3) 3 слота PCI Express x1 1 слота PCI |
| Поддержка графических тандемов | Поддержка AMD CrossFireX AMD Dual Graphics LucidLogix Virtu MVP |
| Дисковая подсистема | На базе чипсета A85X: - 7 портов SATA 6Gb/s Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 5, RAID 0+1. - 1 eSATA 6Gb/s на задней панели платы. |
| USB | На базе чипсета A85X: - 10 портов USB 2.0/1.1 (3 разъема на плате для подключения 6 портов, 4 порта на задней панели) - 4 порта USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 2 порта на задней панели) |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 4-pin ATX 12V 7 x SATA 6Gb/s 1 разъем вентилятора процессора 2 разъема для подключения дополнительных вентиляторов 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 3 колодки USB 2.0/1.1 для подключения 6 портов 1 колодка USB 3,0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта Перемычка сброса настроек CMOS 1 колодка для подключения IrDA |
| Разъемы и прочий функционал на задней панели | 1 универсальный порт PS/2 (для подключения мыши или клавиатуры) D-Sub (с разрешением до 1900 х 1200 включительно при частоте обновления 60 Гц) DVI-I (с разрешением до 2560 х 1600 включительно при частоте обновления 60 Гц) DisplayPort (для версии 1.2 - с разрешением до 4096 х 2400 включительно при частоте обновления 60 Гц) HDMI (версия 1.4a, с разрешением до 1920 х 1080 включительно при частоте обновления 60 Гц) 4 порта USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 1 порт eSATA3 RJ-45 port 6 аудиразъемов. |
| Контроллер I/O | ITE IT8728F |
| BIOS | 64 Mbit flash Use of licensed AMI EFI BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a |
| Фирменные технологии | Hi-Fi Ground Hi-Fi Power Hi-Fi 192/24 Multi Channels Calibration (MCC) High Quality ESD Hi-Fi AMP Smart Ear Hi-Fi 110dB+ BIO-Remote 2 Charger Booster |
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
