Внутреннее строение

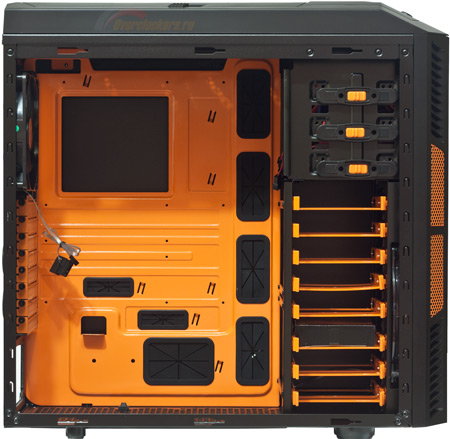

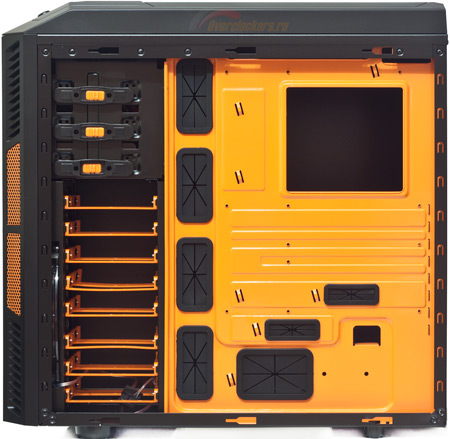

AeroCool Xpredator X3 построен по типу однообъемной конструкции с нижним расположением блока питания и сосредоточенными в передней части отсеками для устройств.
Окрас внутреннего убранства сочетает в себе ядовито-оранжевые и черные тона. Шасси корпуса и корзины устройств черные, в то время как в оранжевый цвет окрашен поддон системной платы, салазки для накопителей, кнопки прижимных механизмов 5.25 дюймовых отсеков и заглушки слотов. Цветовая гамма сочная и насыщенная.

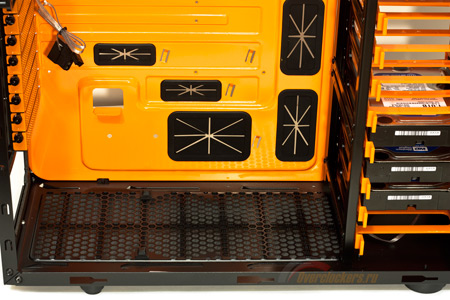

Блок питания располагается снизу на двух резиновых и высоких подставках-штырьках. Вырез в задней панели оборудован слоем мягкого мелкопористого поролона. БП может размещаться вентилятором как вниз, так и вверх (набор крепежных отверстий это позволяет).
реклама
Выше блока питания – поддон системной платы, которая крепится сюда при помощи стандартных семимиллиметровых стоек. Поддерживаемый AeroCool Xpredator X3 форм-фактор материнских плат: ATX, Micro-ATX, а также совсем крохотный Mini-ITX.
Спереди сверху – три отсека для 5.25 дюймовых устройств. Их крепление – безвинтовое, при помощи специального прижимного механизма. С обратной стороны отсеков предусмотрены аналогичные прижимы для более жесткой фиксации устройства. Для закрепления привода достаточно надавить на кнопку и сдвинуть ее вперед.

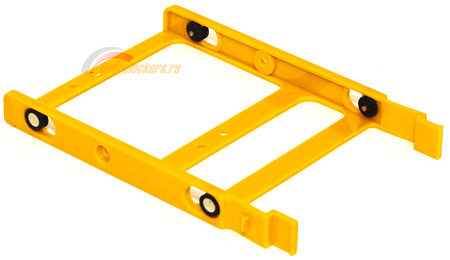

Корзина HDD оборудована выдвигающимися пластиковыми салазками:

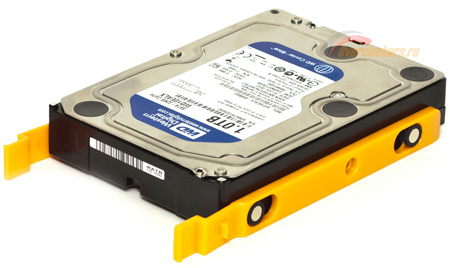

Она рассчитана на установку восьми 3.5 или 2.5 дюймовых накопителей. Крепление HDD – безвинтовое и очень простое, на силиконовых антивибрационных прокладках. Сначала накопитель устанавливается в салазки:

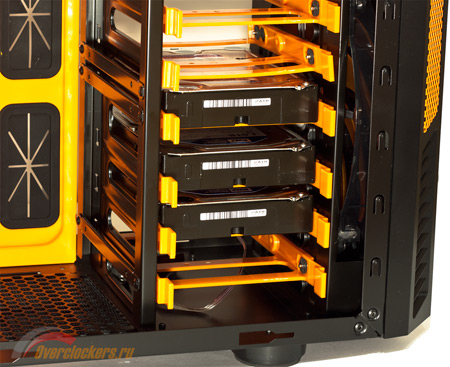

И задвигается внутрь до щелчка. Расположение «винчестера» в корзине – разъемами к задней стенке.
реклама
Заявленная производителем максимальная длина графического адаптера составляет 310 мм.

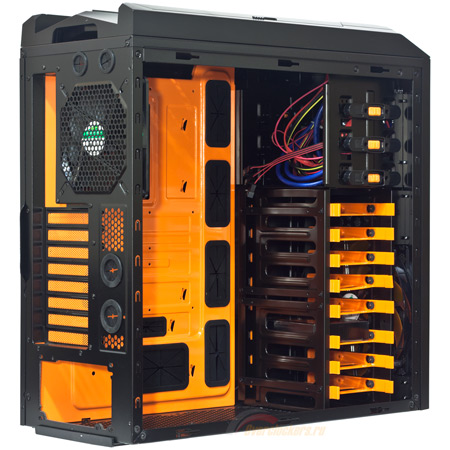

AeroCool Xpredator X3 наделен системой кабель-менеджмент, позволяющей проложить провода от блока питания за поддоном системной платы. Первым делом в глаза бросается большое количество отверстий, которых явно с избытком. Все вырезы оборудованы резиновыми лепестковыми вставками.

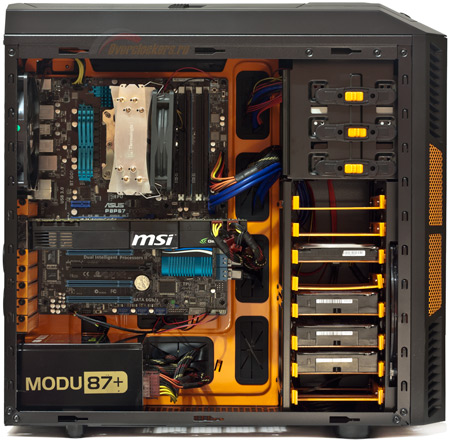

Вся система собирается быстро и просто. Наличие свободного пространства внутри позволяет осуществлять удобный доступ к комплектующим, а безвинтовое крепление устройств упрощает процесс.

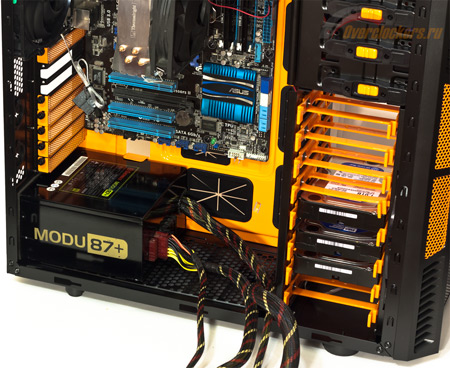

Собранная система выглядит в корпусе симпатично, немного шарма добавляет оранжевый цвет.
Все провода удалось без труда разместить за поддоном. Провод питания процессора (ATX12V) также прокладывается без каких-либо проблем.
А вот задняя крепежная крестовина кулера (backplate) немного не совпадает с вырезом в поддоне. По крайней мере, на стендовой ASUS P8P67. К слову, максимальная высота процессорного охладителя, как заявляет производитель, может быть 186 мм, что достаточно для установки, наверное, самого высоченного башенного кулера.
Система охлаждения
Изначально разработчик укомплектовал «Хищника» двумя вентиляторами – один на фронтальной панели и один сзади. Первый функционирует на вдув, накачивая прохладный воздух внутрь корпуса и охлаждая жесткие диски, второй же призван откачивать нагретый воздух наружу.
Типоразмер фронтального вентилятора - 200 х 200 х 20 мм, одинадцатилопастная крыльчатка вращается с номинальной скоростью ~700 об/мин, создавая воздушный поток 53.4 куб.фут/мин, статическое давление - 0.49 Н2О, уровень шума - 27.6 дБ. Заявленный срок службы модели – 25 000 часов. Она отличается оранжевой светодиодной подсветкой. Подключение к питанию – посредством разъема 3-pin с переходником на Molex. Яркость подсветки изменяется в зависимости от скорости вращения вентилятора, но на самом деле она изначально мала и почти незаметна.
Тыловой вентилятор - модель 140 x 140 x 25 мм, воздушный поток 50.4 куб.фут/мин, статическое давление 0.85 Н2О, уровень шума - 25.7 дБ. Заявленный срок службы – 25 000 часов.
реклама
Теперь несколько слов о расширении СО. Две 140 или 120 мм вертушки можно установить на верхнюю панель, либо же разместить здесь 200 мм вентилятор. Две 120 мм модели можно закрепить с внутренней стороны корзины HDD. Еще две 140 или 120 мм вертушки устанавливаются на левую боковую панель. Наконец, для одного 140 или 120 мм вентилятора предусмотрено место на нижней панели. Итого, AeroCool Xpredator X3 можно оборудовать вентиляторами в количестве девяти штук. Впечатляет, не правда ли?
Корпус изначально оборудован контроллером вентиляторов, две ручки регулировки которого выведены на панель управления. Есть возможность плавно регулировать скорость вращения, а при замере выдаваемого реобасом напряжения мультиметр показал значения 5.5 В и 11.4 В (крайние левое и правое положения ручки соответственно). К контроллеру одновременно могут быть подключены шесть вентиляторов, причем с разделением на два независимых канала. Максимальная мощность на канал не должна превышать 25 Вт. Непосредственно сам контроллер подключается к питанию через разъем Molex.
