Разгон
Процесс разгона графических ускорителей семитысячной серии Radeon очень прост, но в то же время требует некоторых знаний. Во-первых, у них нет никаких вспомогательных алгоритмов, увеличивающих частоту в зависимости от нагрузки. Исключение - недавно выпущенные версии «GHz Edition». Во-вторых, потолок разгона напрямую зависит от максимального уровня энергопотребления, который в свою очередь зависит от напряжения vGPU. То есть, чем выше напряжение, тем выше тепловой пакет видеокарты. В-третьих, диапазон изменения напряжения получил гораздо больший запас, нежели видеокарты NVIDIA, что является существенным плюсом.
И напоследок - одна интересная особенность, связанная с прошивкой различных версий BIOS. С некоторого времени я стал, как замечать сам, так и получать письма, в которых говорится о невозможности запустить CCC (Catalyst Control Center) на перепрошитых видеокартах. После проведения нескольких подобных операций был сформулирован вывод, что AMD странным образом защитила запись ID модели от перепрошивки. Некоторые экземпляры нереференсных карт все еще можно перепрошить полностью, но большинство ускорителей потеряло эту возможность.
В свою очередь это говорит о постоянной работе инженеров по предотвращению переделки видеокарт и разблокировки лимита CCC по разгону, что естественно очень печально. Практические методы обхода защиты пока не найдены и вряд ли в ближайшее время найдутся. Таким образом, часть покупателей лишилась возможности переделки референсных моделей в версии «GHz Edition». Из присутствующих в лаборатории экземпляров ускорителей не переделались ни эталонная AMD Radeon HD 7970 (красный текстолит), ни HIS, ни MSI. Неудачей закончилась и попытка модифицировать Radeon HD 7970 GHz в Radeon HD 7970. BIOS прошивается с заменой ID и названия вендора, но при установке драйверов выдается предупреждение, что он не нашел совместимого оборудования.
Стоит сказать несколько слов о разгоне через панель CCC. В ней вы наверняка найдете процентную полосу, которая отвечает за разгон. Но нет никакого смысла скрывать от вас реальный смысл этой настройки. А отвечает она за простой вольтмод GPU. Речь здесь не идет о +20% к напряжению относительно номинального значения. В пересчете на нормальный вид, а также в зависимости от серии видеокарты, максимальное напряжение вырастает на 0.05-0.07 В. Обратная сторона медали состоит в том, что достигнув максимальной частоты в панели ССС (та частота, что заложена в BIOS как максимально допустимая), перестает действовать настройка предела энергопотребления.
Так как же разблокировать максимальную частоту, не тем ли методом, что отключается система Power Tune? Да, после этого вы можете продолжать разгон видеокарты, но о добавленном напряжении (до 20% через предел энергопотребления) забудьте. У вас установится номинальное значение vGPU. Ситуация сложная и решается сменой BIOS (такие версии получают экстремальные оверклокеры для видеокарт на соревнованиях), аппаратным вольтмодом, программным повышением напряжения с помощью сторонних утилит.
реклама
В отличие от графических ускорителей NVIDIA, Radeon не обладает фиксированным TDP. Теплопакет каждой карты индивидуален, а максимальное его значение превращается в относительную величину. Для примера, разберем разгон нескольких видеокарт NVIDIA с разным потенциалом. Карта «А» штатно работает на частоте 900 МГц, и напряжении 1 В, Power Limit установлен на отметке 125%. Карта «Б» работает на частоте 1000 МГц и напряжении 1.1 В, Power Limit установлен на отметке 110%. Но после разгона и измерения энергопотребления можно получить приблизительно одно и то же значение. Что же все эти вычисления говорят? А всего лишь то, что NVIDIA в добровольно-принудительном порядке ограничивает разгон GPU путем внедрения некой максимальной величины TDP для всех карт единовременно! Начальные частоты и напряжения могут быть разными, но практический предел у всех одинаков.
И в этом существенное отличие видеокарт Radeon. Начальная точка движения у каждого экземпляра индивидуальная. В зависимости от качества кремниевого кристалла напряжение находится в определенном диапазоне, причем его максимальное значение ограничено программно. Формально, любой используемый ШИМ-контроллер VRM позволяет задать значения до 1.6 В. Только не забывайте о системе защиты, которая срабатывает гораздо раньше, хотя легко устраняется руками и паяльником.
Сброс частот у Radeon происходит в полной аналогии с продуктами NVIDIA. При достижении максимальных уровня энергопотребления и температуры частота начинает падать. Отмечу, что в процессе разгона я применяю жесткие методы определения стабильности, в частности программу Furmark. Так, частота считается стабильной, если при проверке она не падала на протяжении как минимум 10 минут после достижения наибольшей температуры. И последнее, сдвигая ползунок в панели ССС и в программах разгона, итоговое число не суммируется. А в игровых сценах финальная частота GPU с легкостью может быть на 50 МГц и даже на 100 МГц выше той, что была определена тестированием в Furmark.
К счастью, ранее лишенные программного вольтмода видеокарты обрели программу, с помощью которой появилась возможность управления напряжением. Вы подумали на HIS iTurbo, MSI Afterburner? Увы, текущая версия основана на старом образе, а вот существующий аналог Sapphire TRIXX отлично распознает широкий перечень ШИМ-контроллеров.

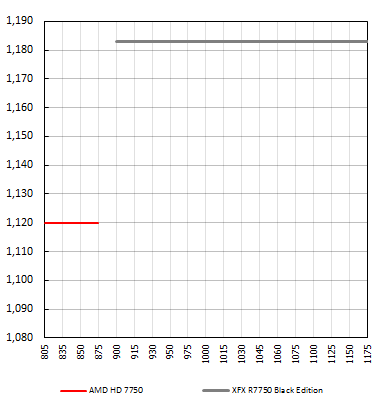

Потенциал графического ядра в зависимости от подаваемого на него напряжения.
Разгон большинства видеокарт AMD HD 7750 напрямую зависит от удачи, системы охлаждения и стартового напряжения, чем оно выше, тем больше потенциал. У XFX частоты изначально повышены до такой степени, какой не достигнуть референсной видеокарте без паяльника.
Стоит отметить, что заводской разгон почти не влияет на финальные частоты модели XFX. Посмотрите, как она легко добирается до без малого 1200 МГц, что на 150-175 МГц больше, чем стандартный разгон для HD 7750. Не надо ни повышать напряжение, ни увеличивать обороты вентиляторов. С другой стороны, заслуга в основном лежит на плечах хорошего охлаждения и высокого стартового напряжения.
- AMD Radeon HD 7750 – 1.120 В, 800-875 МГц.
- XFX R7750 Black Edition – 1.183 В, 900-1175 МГц.
реклама
Максимальный разгон у всех карт дополнительно ограничен TDP, который подразумевает определенный уровень нагрева и напряжения.

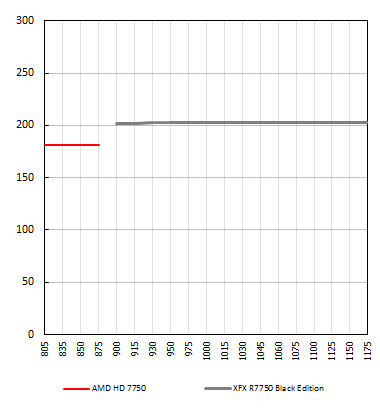

Энергопотребление всей системы без монитора.
Во время теста для вычисления энергопотребления видеокарты достаточно вычесть сумму в 90 Вт, столько в данном тесте требуется для остальных комплектующих.
Несложно заметить, что максимальное энергопотребление Radeon HD 7750 доходит до ~180-200 Вт (для тестовой системы в целом, сама система в тесте потребляет 90-100 Вт). Сложно судить, но в отведенные спецификациями AMD HD 7750 55 Вт обе стендовые видеокарты не укладываются. И это сложно списать на кривые датчики или завышенные показания стенда, в той же системе GeForce GTX 650 показывает куда как более скромные аппетиты.

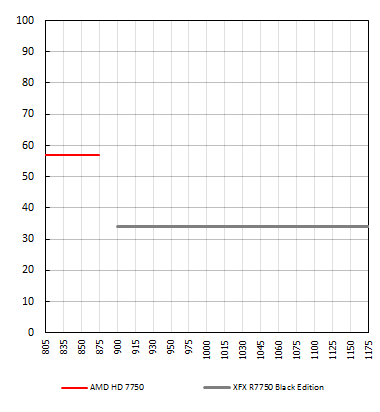

Температура графического ядра в зависимости от разгона.
Температура GPU напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение Vgpu. Поскольку напряжение на испытуемых участниках менялось не столь сильно, то и максимальный нагрев был стабильно постоянным.

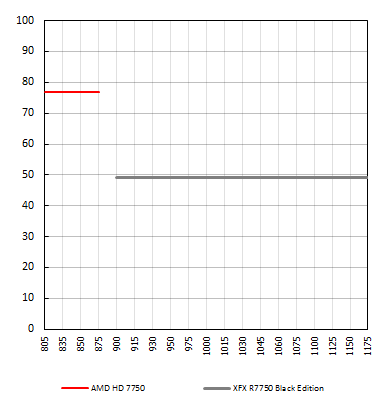

Температура VRM в зависимости от частоты GPU.
Важная часть любой видеокарты - ее силовая часть. Если не следить за ее температурой, то срок службы продукта сильно сокращается. Максимальные температуры зависят от многих факторов, таких как: эффективность и скорость вентиляторов, расчетная максимальная температура мосфетов. Здесь лидер вполне очевиден, и это XFX. Несложно догадаться почему, если система охлаждения оказывается чуть ли не в два раза лучше эталонной СО.

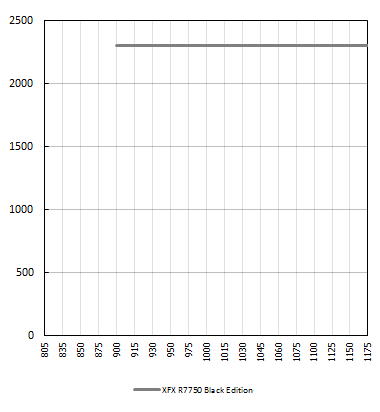

Обороты вентилятора/ов системы охлаждения в зависимости от разгона.
Результаты разгона
AMD Radeon HD 7750
реклама
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
Дельта, В |
|
|
|
|
Температура GPU, °C |
|
|
|
|
Температура VRM, °C |
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
XFX R7750 Black Edition
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Подведение итогов
XFX R7750 Black Edition
По комплектации.
Недочеты:
- Нет.
Приятные мелочи:
- Значок XFX Black Edition .
По дизайну печатной платы.
Недочеты:
- Не совсем удобно пользоваться разъемом питания, выведенным под кожух системы охлаждения;
- Большие габариты карты могут создать определенные проблемы для систем типа HTPC.
Приятные мелочи:
- ШИМ-контроллер питания графического ядра поддерживает софтвольтмод.
По системе охлаждения.
Недочеты:
- Нагретый воздух лишь частично выходит за пределы системного блока;
- Сложность очистки и разборки системы охлаждения;
- В распространенной магазинной версии прошивки допущены ошибки в алгоритме управления вентиляторами, фиксирующем скорость на 2350 об/мин в 2D и 3D.
Приятные мелочи:
- Эффективность охлаждения графического ядра находится на высоком уровне;
- Качественная сборка радиатора;
- Хорошее охлаждение зоны VRM при любой комбинации вентиляторов, в том числе и ШИМ-контроллера GPU.
По разгону.
Недочеты:
- Нет.
Приятные мелочи:
- Высокий потенциал разгона, до частот выше 1175 МГц;
- Высокая заводская частота GPU - 900 МГц;
- Разблокированы максимальные частоты: 1300 МГц и до 6000 МГц соответственно для GPU и памяти.
В целом.
Недочеты:
- Неадекватная настройка диапазона работы вентиляторов портит впечатление о видеокарте.
Приятные мелочи:
- Потенциально быстрая карта с хорошим запасом по частоте графического процессора и памяти;
- Штатный заводской разгон 900/4500 МГц;
- Система охлаждения VRM годится для серьезного разгона;
- Присутствует разъем CrossFire, что нехарактерно для HD 7750.
Заключение
Мне, как потенциальному покупателю, хотелось бы выделить основные положительные черты рассмотренной модели XFX. Меня мало беспокоят значения длины, высоты и веса графического ускорителя. Главное - это целостность многих характеристик, таких как: адаптация к разгону, разблокированный лимит ССС, поддержка ШИМ-контроллера сторонними программами, нормальное охлаждение GPU и VRM. Все это уже присутствует в видеокарте XFX R7750 Black Edition.
Ложка дегтя прячется в странном отношении компании к регулировкам оборотов вентиляторов. Сама система охлаждения работает на «отлично», но зачем в текущей версии прошивки обороты постоянно зафиксированы на 39%, зачем мне слушать вой лопастей на протяжении всего времени работы компьютера? Почему бы не отнестись к уровню шума более внимательно? Достаточно потратить несколько часов для исправления и получить приличный продукт за минимальные деньги, к тому же поддерживающий CrossFire, что нонсенс для HD 7750!
Выражаем благодарность за помощь в подготовке материала:
- Компаниям AMD и XFX за предоставленные на тестирование видеокарты HD 7750.
- А также лично donnerjack.
