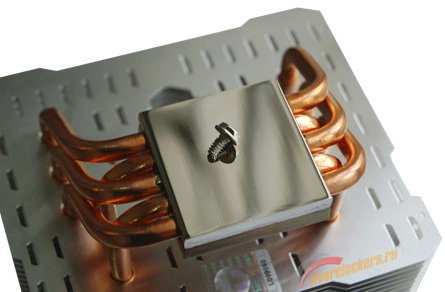

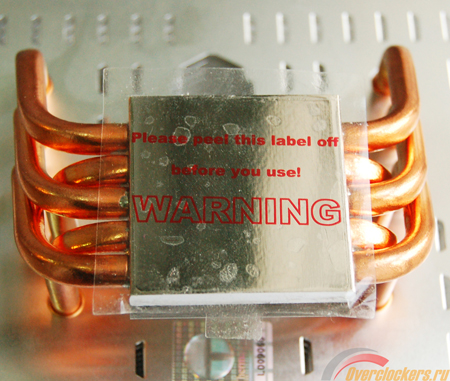

Само основание радиатора выполнено из меди и покрыто никелем. На нем, как обычно, присутствует защитная наклейка, с надписью на английском, предупреждающая, что перед установкой ее необходимо удалить.
Подошва хорошо отполирована (не в пример НR-02), она зеркальная и следов обработки на ней практически не видно. Но привычная для кулеров Thermalright выпуклость никуда не делась. Складывается впечатление, что из «косяка» производства это стало уже фирменной фишкой компании.
Естественно, это сказывается на отпечатке термопасты на процессоре и основании кулера:
реклама
Не добавляет красоты отпечатку и смещенный центр тяжести самого радиатора. Младший «Мачо» без вентилятора вообще малоустойчив, поэтому лучше будет класть его на ребра до установки, чтобы случайно не повредить при падении. А теперь предлагаю подробно рассмотреть вентилятор, идущий в комплекте.
Вентилятор

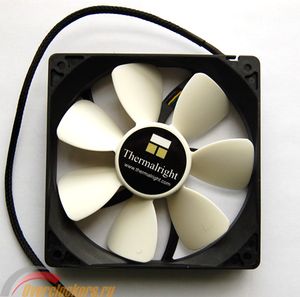

Это модель типоразмера 120 мм, она поставляется только с кулером и в свободной продаже ее не найти.
Ее маркировка:
Вентилятор оснащен 4-pin разъемом и ШИМ-регулировкой, что позволяет автоматически контролировать его обороты в зависимости от нагрузки на процессор
Все основные характеристики вентилятора собраны в таблицу:
реклама
|
|
Маркировка |
|
Диаметр, мм |
|
Толщина, мм |
|
Длина провода, мм |
|
Скорость вращения, об/мин |
|
Воздушный поток, CFM |
|
Уровень шума, дБА |
|
Тестовый стенд
Для тестирования Thermalright Macho 120 собиралась следующая система:
- Процессор: Intel Core i7-3930K (Sandy Bridge-E, степпинг С2);
- Система охлаждения CPU:
- Thermalright Macho 120;
- Thermalright Macho HR-02;
- Ice Hammer IH-4700;
- Материнская плата: ASUS Rampage IV Formula (X79, BIOS ver. 2105);
- Оперативная память: Samsung M378B5273DH0-CH9, 2x4 Гбайта, 1333 МГц;
- Видеокарта: Sapphire AMD Radeon HD 7970 3 Гбайта GDDR5;
- Блок питания: Seasonic X-850, 850 Вт;
- Дисковая система: OCZ Vertex 2 (60 Гбайт, SATA II);
- Термоинтерфейс: Arctic Cooling MX-4;
- Корпус: открытый стенд.
Особенности сборки
Как уже было сказано, младший «Мачо» продолжает политику ориентации на массового потребителя. Это сказывается на повышенном удобстве установки – в комплект входят универсальный «бэкплейт» и монтажная рамка для всех актуальных сокетов. Сама процедура ничем не отличается от монтажа старшей модели. И в том, и в другом случае производитель предполагает сначала закрепление самого радиатора.

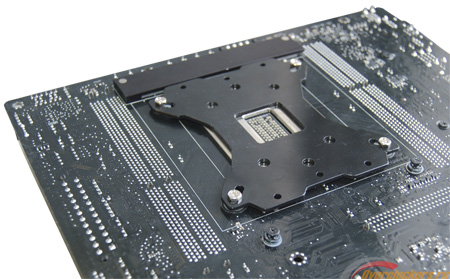

Все начинается с установки backplate. В соответствующие выбранному сокету монтажные отверстия вставляются длинные винты из комплекта поставки, затем они фиксируются пластиковыми шайбами, которые также служат дополнительной защитой текстолита материнской платы.
Винты для всех сокетов одинаковые, а вот пластиковые фиксаторы для платформ Intel и AMD разные.
Далее прикладываем опорную крестовину с винтами к обратной стороне материнской платы и фиксируем комплектными стойками.

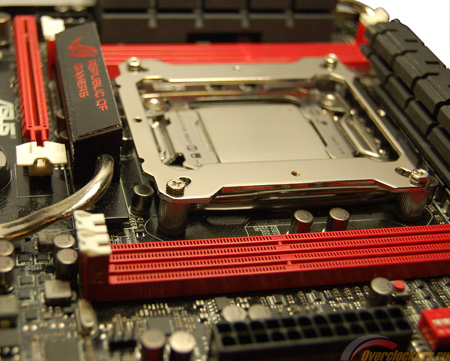

На них, в свою очередь, крепится монтажная рамка и прикручивается еще одним набором винтов из комплекта (короткими).
Теперь пришло время взять сам радиатор и, предварительно нанеся термопасту, водрузить его на крышку центрального процессора. При этом нужно быть очень осторожным, поскольку кулер постоянно норовит опрокинуться или сдвинуться с места. Советую заранее поставить оперативную память (потому что прикрученный радиатор перекрывает доступ к двум слотам) и стальные скобы для закрепления вентилятора (их концы вставляются в специальные отверстия в ребрах), иначе после установки с этим могут возникнуть проблемы.
Осталось только установить крепежную пластину, чтобы затем прикрутить ее к монтажной рамке. Делается это двумя оставшимися короткими винтами, для вкручивания одного из которых будут как нельзя кстати длинная отвертка и фигурный вырез в ребрах охладителя.
реклама
Теперь, когда радиатор закреплен на материнской плате, можно взяться за вентилятор. Из комплекта поставки извлекаются резиновые уголки, служащие защитой от вибрации, и клеятся на углы «стодвадцатки». Далее необходимо просто зажать вертушку скобами.

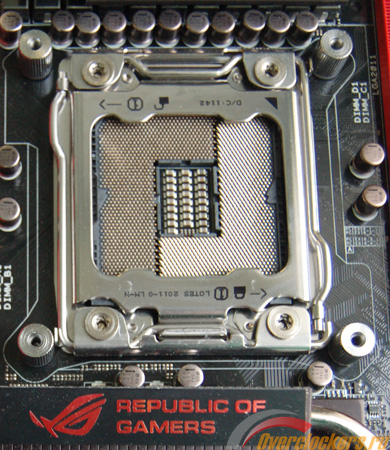

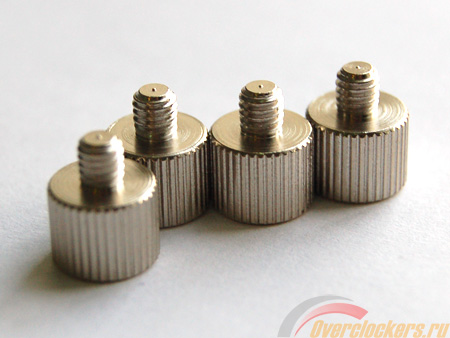

Отдельно стоит упомянуть монтаж кулера на платформу LGA 2011. Процесс отличается только парой мелочей – в ходе установки используется не комплектный «бэкплейт», а крестовина, стоящая на сокете по умолчанию. Соответственно, будут использоваться не обычные гайки-стойки, как для других процессорных разъемов, а специальные, которые вкручиваются прямо в стандартный «бэкплейт» LGA 2011.
Далее процесс полностью повторяет аналогичный для всех остальных платформ.
Радиатор можно ориентировать на сокете в любом положении – его размеры таковы, что он не будет мешать установке видеокарты, а вот слоты памяти, как уже было сказано выше, кулер может перекрыть с одной стороны.
