Обзор и тестирование материнской платы ASUS F2A55 (страница 5)

Тестовый стенд

Тестирование ASUS F2A55 проходило в составе следующей конфигурации:

• Процессор: AMD APU A10-5800K 3.8 ГГц (3800 МГц, в режиме TurboCore - 4200 МГц);
• Система охлаждения: Noctua NH-D14;
• Термоинтерфейс: Arctic Cooling MX-2;
• Видеокарта: PowerColor Radeon HD 5850 (reference AMD);
• Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В);
• Блок питания: Corsair HX750W 750 Вт;
• Жесткие диски:
• SSD Plextor PX-64M3, 64 Гбайта, SATA 6 Гбит/с;
• HDD Hitachi Deskstar 7K1000, 750 Гбайт;
• Корпус: открытый стенд.

Мониторинг и фирменное ПО

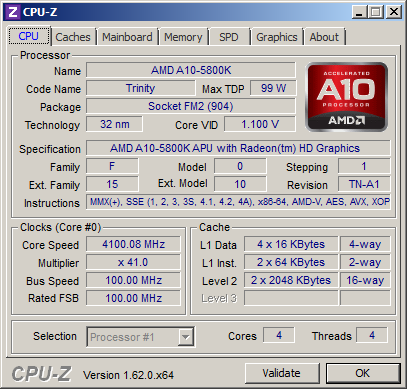

Так же, как и на рассмотренной ранее материнской плате F2A55-M LK, CPU-Z и здесь отображает напряжение некорректно:

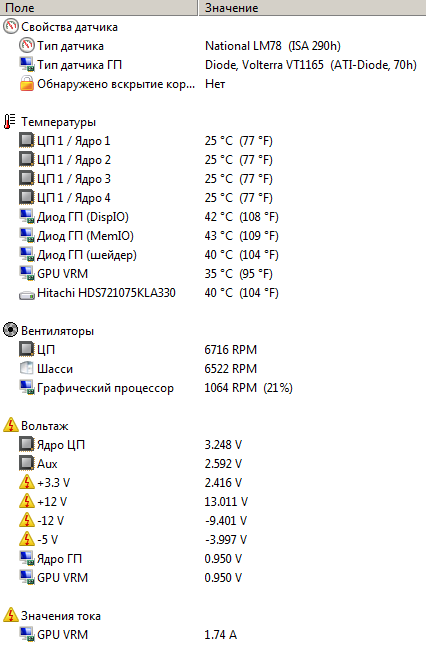

Аналогичная картина и с AIDA64:

Что несколько странно, учитывая то, что на этой плате применен другой контроллер I/O.

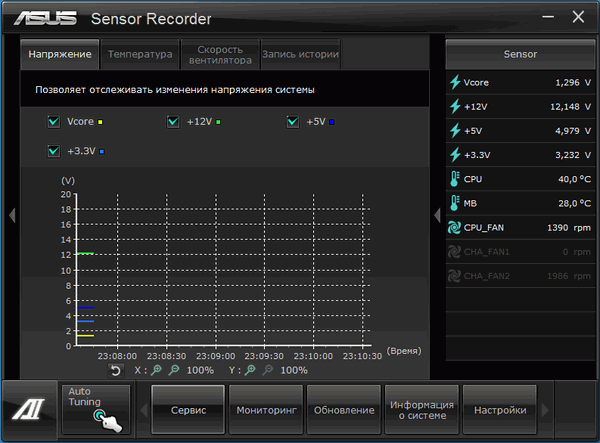

Корректный мониторинг пока что обеспечивает фирменное стандартное программное обеспечение ASUS, оно же дает доступ к настройкам, идентичным таковым в BIOS:

Здесь напряжения, в отличие от BIOS, задаются фактическим значением, а не сдвигом. Нужно учитывать, что настройки, касающиеся разгона, не сохраняются после перезагрузки (к примеру, настройки режимов работы вентиляторов сохраняются в SETUP BIOS).

В целом напряжения задаются корректно и соответствуют выставляемым в BIOS. Это же относится к настройкам LoadLine Calibration.

Точность установки напряжений и работа LLC

Нагрузка имитировалась следующим образом: процессор AMD A10-5800K работал на частоте 4.2 ГГц, CPU NB Core – 2200 МГц, BCLK – 100 МГц, 2*2 Гбайта DDR3-1600 с таймингами 9-9-9-27-32-1T. Режим нагрузки имитировался запуском LinX 0.6.4 (без поддержки AVX).

Напряжение CPU Core.

Напряжение CPU NB Core.

Напомню еще раз: напряжения задаются материнской платой только путем надбавки некой величины к штатному напряжению ЦП. Поэтому фактические числа могут быть иными – они зависят от конкретного экземпляра процессора. В частности, VID используемого A10-5800K для CPU Core составляет 1.325 В, а CPU NB Core – 1.150 В.

Отличий от протестированной ранее F2A55-M LK практически никаких, все отклонения укладываются в погрешность измерений.

Разгон

Несколько удивительно, но разгонный потенциал этой материнской платы оказался еще хуже, чем у F2A55-M LK, несмотря на то, что подсистема питания получила иную элементную базу, да и самих фаз 4 + 2, а не 3 + 2.

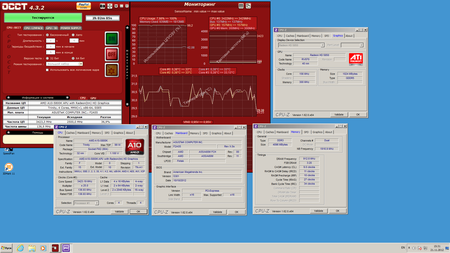

Разгонный потенциал ASUS F2A55 по частоте BCLK оказался немногим хуже: система сохраняла стабильность вплоть до 137 МГц:

Поиск предельного разгона процессора по ядрам и NB Core уперся в мощность преобразователей питания и их нагрев. Было решено организовать усиленный обдув силами 80 мм вентилятора. Затем вентилятор был заменен на 140 мм Zalman CNPS11X Extreme, работавший на своих максимальных 2000 об/мин. Однако любые попытки повысить напряжение на CPU NB Core свыше 1.250 В приводили к ошибкам и сбоям. CPU Core – выше 1.350 В.

На попытки хоть как-то разогнать систему, перебор различных сочетаний напряжений сначала с одним вентилятором, затем с другим, ушло суммарно два дня. С практически нулевым итогом: 4200 МГц по ядрам, 2300 МГц по NB Core. Оперативная память заработала стабильно только на частоте 2133 МГц с таймингами 9-11-10-27-34-1T. Фактическое напряжение CPU Core ~1.384 В, CPU NB Core ~1.210 В, оперативной памяти ~1.714 В. Температура нагрева обратной стороны платы под силовыми элементами питания процессора составляла 60°C по показаниям термопары.

Либо мне попался неудачный экземпляр платы, либо изначально было заложено так, что подсистема питания на плате работает практически на пределе своих возможностей. И это при том, что количество фаз питания больше.

Тестирование производительности

Методика тестирования

Набор программного обеспечения, его настройки и методика при замерах производительности:

• AIDA64 2.50.2071 Beta, встроенный тест кэша и памяти. Итоговый результат - лучший из трех замеров;
• LinX 0.6.4. Итоговый результат - лучший из пяти проходов;
• Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший из пяти замеров;
• wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший из пяти замеров для 32М и из пяти замеров для 1024М;
• Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
• 7Zip 9.20 x64, встроенный тест производительности. Итоговый результат - лучший из пяти замеров;
• Maxon Cinebench 11.5 x64, тест производительности CPU. Итоговый результат - лучший из пяти замеров;
• 3DMark 2011, результаты Physics Score (очки) и Physics Test (fps, количество кадров в секунду). Итоговый результат - лучший из трех замеров;
• Resident Evil 5 PC Benchmark DX10, результаты фиксированного теста (fps, количество кадров в секунду), настройки по умолчанию при разрешении 1024 х 768. Итоговый результат – лучший из трех замеров.

Результаты тестирования

При настройках по умолчанию, режим без разгона:

• Работа ядер процессора на номинальной частоте 3800 МГц;
• CPU NB Core – 1800 МГц;
• Технологии энергосбережения и Turbo Core отключены;
• Оперативная память – DDR3-1866 с таймингами 9-9-9-27-32-1T.

Тест	Gigabyte F2A85X-UP4	MSI FM2-A85XA-G65	ASUS F2A55-M LK	ASUS F2A55
AIDA64 2.50.2071 Beta
LinX 0.6.4	18.60	18.74	18.81	18.83
Super Pi Mod 1.5 XS	25.102	25.007	25.000	25.010
wPrime v.1.55 режим 32М	17.603	17.753	17.924	17.950
wPrime v.1.55 режим 1024М	551.231	552.133	551.910	551.810
Fritz Chess Benchmark v.4.2	6600	6653	6635	6640
7Zip 9.20 x64	10995	11166	11120	11090
Maxon Cinebench 11.5 x64	3.22	3.24	3.23	3.23
3DMark 2011 Physics Score	4072	4067	4147	4102
3DMark 2011 Physics Test	12.92	12.91	13.17	13.00
Resident Evil 5 PC Benchmark DX10	90.0	90.9	91.7	91.7

В режиме стабильного максимального разгона.

Для Gigabyte F2A85X-UP4 это:

• Частота CPU Core - 4592 МГц (99.8 * 46);
• Частота CPU NB Core – 2296 МГц (99.8 * 23);
• Частота оперативной памяти – 1864 МГц (99.8 * 18.66), тайминги – 8-8-8-24-32-1T.

Для MSI FM2-A85XA-G65 это:

• Частота CPU Core - 4589 МГц (99.78 * 46);
• Частота CPU NB Core – 2394 МГц (99.78 * 24);
• Частота оперативной памяти – 1863 МГц (99.78 * 18.66), тайминги – 8-9-8-29-41-1T.

Для ASUS F2A55-M LK это:

• Частота CPU Core - 4125 МГц (128.93 * 32);
• Частота CPU NB Core – 2320 МГц (128.93 * 18);
• Частота оперативной памяти – 2407 МГц (128.93 * 18.66), тайминги – 9-11-10-33-54-1T.

Для ASUS F2A55 это:

• Частота CPU Core - 4200 МГц (100 * 42);
• Частота CPU NB Core – 2300 МГц (100 * 23);
• Частота оперативной памяти – 2133 МГц (100 * 21.33), тайминги – 9-11-10-27-34-1T.

Тест	Gigabyte F2A85X-UP4	MSI FM2-A85XA-G65	ASUS F2A55-M LK	ASUS F2A55
AIDA64 2.50.2071 Beta
LinX 0.6.4	22.83	22.67	20.63	19.80
Super Pi Mod 1.5 XS	20.560	20.545	22.692	22.870
wPrime v.1.55 режим 32М	14.680	14.648	16.614	16.536
wPrime v.1.55 режим 1024М	456.268	445.896	511.741	512.898
Fritz Chess Benchmark v.4.2	8094	8071	7296	7218
7Zip 9.20 x64	13245	13301	12072	11975
Maxon Cinebench 11.5 x64	3.93	3.91	3.52	3.52
3DMark 2011 Physics Score	4979	4973	4571	4638
3DMark 2011 Physics Test	15.71	15.79	14.51	14.72
Resident Evil 5 PC Benchmark DX10	110.0	110.4	102.4	102.3

Заключение

Вторая протестированная плата бюджетного сегмента производства ASUS. На этот раз - формата ATX. Среди прочих отличий - на одну фазу питания CPU больше, чем у ранее рассмотренной F2A55-M LK, и использование только твердотельных конденсаторов. Несмотря на это, разгон старшей модели оказался хуже. Очевидно, единственным применением платы является эксплуатация в штатном режиме или с разгоном процессора семейства Trinity лишь с одним активным модулем. Стоит отметить, что ASUS F2A55 не дает возможности использовать встроенное графическое ядро, которое есть у большинства ЦП AMD под Socket FM2, для вывода изображения нужна дискретная видеокарта.

Чипсет AMD A55 сам по себе обладает весьма скромным на сегодняшний день функционалом, но материнская плата все-таки может похвастать наличием двух портов USB 3.0 на задней панели платы, для чего инженерам компании пришлось применить сторонний контроллер ASMedia. Зато и стоимость продуктов на основе этого набора логики соответствующая.

Примерная розничная цена ASUS F2A55 по данным Яндекс.Маркет и Price.ru на момент написания обзора начинается с планки 3000 рублей.

Страница материнской платы ASUS F2A55 на официальном сайте ASUS:

• Глобальное зеркало;
• Русскоязычное зеркало.

Выражаем благодарность:

• Компании AMD и лично Ильясу Шакирову за предоставленный для написания обзора процессор AMD APU A10-5800K;
• Российскому представительству компании ASUS в г. Москве и лично Владу Захарову за предоставленную на тестирование материнскую плату ASUS F2A55.
