Питание встроенного графического ядра процессора обеспечивается линейным преобразователем.

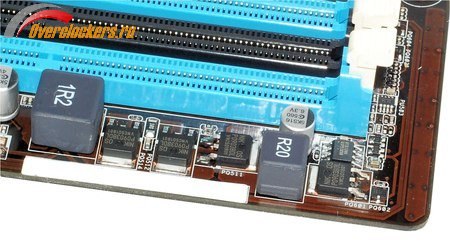

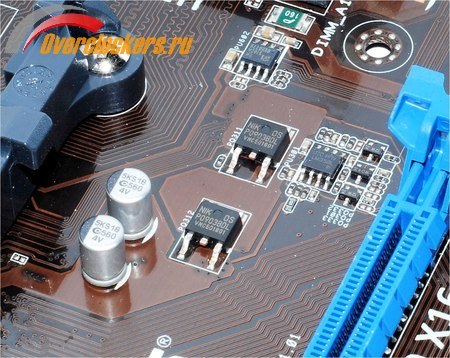

Питание оперативной памяти однофазное, ШИМ-контроллер - RT8120H производства Richtek:

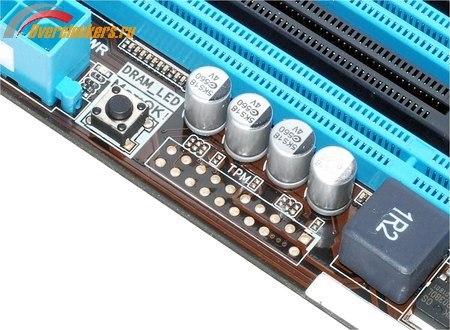

Чуть ниже расположилась кнопка MemOK и светодиод DRAM_LED. Светодиод загорается красным светом при старте системы и гаснет, если все нормально, но продолжает гореть, если с оперативной памятью что-то не в порядке (например, в случае переразгона). В этом случае может помочь упомянутая выше кнопка – после ее нажатия система перезагрузится, сбросив настройки памяти в значение по умолчанию (под словосочетанием «значение по умолчанию» следует понимать параметры, прошитые в SPD модулей памяти).
реклама
Как можно видеть, F2A55 тоже должна была получить поддержку TPM, но лишилась оной в последний момент. Слотов памяти всего четыре, в первую очередь рекомендуется занимать разъемы синего цвета.

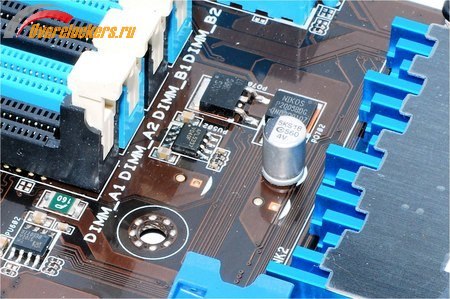

Контроллер, ответственный за формирование напряжения терминации памяти, расположился под слотами памяти. Это APL5337 производства ANPEC.
Под чипсетом в специальной кроватке установлена съемная микросхема флеш-памяти BIOS, производства Winbond емкостью 64 Мбит, а сразу под ней - шесть портов SATA II, это максимум того, что поддерживает набор логики A55:
Зеленый светодиод является индикатором наличия питания и горит всегда, когда материнская плата (исправная) находится под напряжением. Под ним размещена колодка для подключения фронтальной панели корпуса (кнопки включения/перезагрузки и тому подобное).
Рядом с ней расположилась колодка из двух контактов-штырьков с маркировкой DRCT. Здесь стоит отметить, что в инструкции к плате упоминания об этой функциональной возможности нет. К самой колодке можно подключить кнопку и также вывести ее на переднюю панель корпуса. В чем суть? Суть в том, что инженеры ASUS настолько увлеклись поддержкой быстрого старта системы (Fast BOOT), что в какой-то момент система при старте перестала реагировать на нажатие кнопки DEL на клавиатуре. Таким образом, невозможно было зайти в BIOS материнской платы и произвести необходимые настройки. Проблема затронула не всех, зависит все от конкретно используемой клавиатуры (независимо от интерфейса - PS/2 или USB, хотя, судя по отзывам, первый тип проблема затронула в меньшей степени).
Замыкание этих контактов (нажатие кнопки) позволяет зайти в настройки системной платы. Забегая вперед, скажу, что данный «сюрприз» настиг и меня. При задействовании контактов система завершает свою работу (подобно тому, как если бы мы нажали «Завершение работы» в меню «Пуск» Windows) и выключается. При нажатии кнопки включения компьютер стартует и автоматически входит в настройки BIOS без каких-либо действий пользователя.
реклама

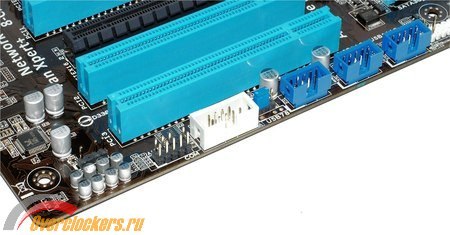

Также по нижнему краю платы расположились три колодки синего цвета для подключения шести портов USB 2.0/1.1, реализованных силами чипсета.

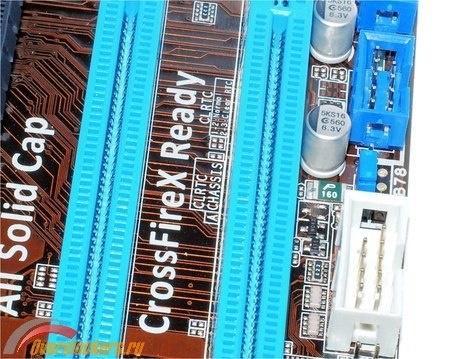

Белая колодка – колодка COM-порта. Между ней и вышеупомянутыми колодками USB расположена перемычка сброса настроек BIOS. Места было настолько мало, что маркировку и краткое описание к ней инженерам пришлось разместить среди слотов расширения:
Рядом с COM расположена колодка AAFP для подключения разъемов передней аудиопанели корпуса.

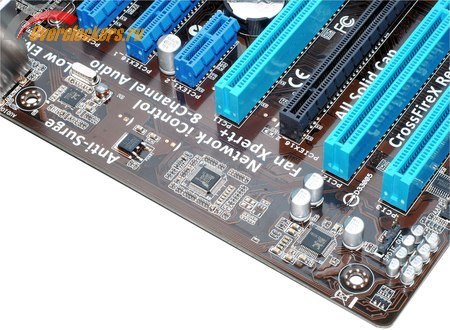

По левому краю расположились аудиоконтроллер ALC887 и гигабитный сетевой контроллер RTL8111F, оба – производства Realtek, а также контроллер I/O F71811U производства Fintek, отвечающий за COM-порт, два PS/2 на задней панели материнской платы и системный мониторинг:

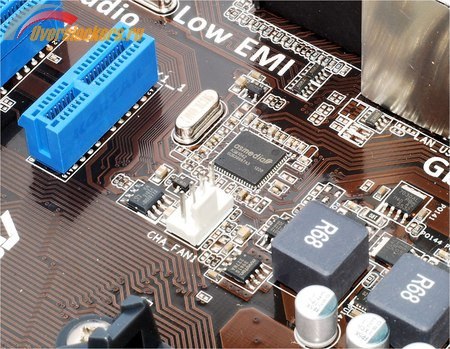

Еще один контроллер скрыт за блоком аудиоразъемов:
Это ASMedia ASM1042, отвечающий за реализацию двух портов USB 3.0.

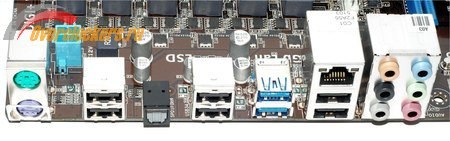

Задняя панель материнской платы несет на себе следующий набор интерфейсов:
- Два порта PS/2 для подключения мыши и клавиатуры;
- Два порта USB 2.0/1.1;
- Оптический выход SPDIF;
- Два порта USB 2.0/1.1;
- Два порта USB 3.0/2.0/1.1 (силами ASMedia ASM1042);
- Сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.
Да-да, отсутствуют порты для встроенной графики процессоров серии APU (вспомним, что под Socket FM2 выпущены не только APU, но и лишенные ее четырехъядерные Athlon X4). Тем не менее, заявлена ее поддержка материнской платой.

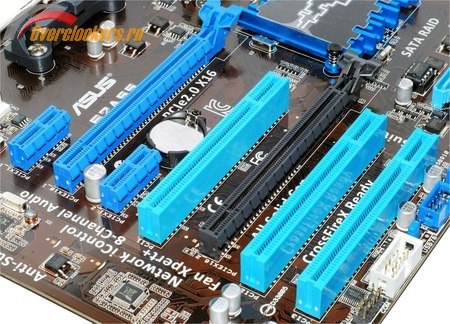

Слотов расширения на ASUS F2A55 семь:
- Два PCI-E x16 (PCIEX16_1 – полноценный PCI-E x16, PCIEX16_2 – физически PCI-E x4, при его задействовании слот PCIEX16_1 не меняет режим работы);
- Два PCI-E x1;
- Три слота слот старой шины PCI (от чипсета).
реклама
Как уже сказано выше, материнская плата все-таки поддерживает встроенную графику, хотя саму по себе ее задействовать невозможно, но за счет поддержки технологии AMD Dual Graphics возможно «объединение» графического ядра процессора и дискретной видеокарты AMD Radeon (младших серий), вставленной в PCI-E x16. Иногда это позволяет добавить производительности в играх.
PCI-E x16 и PCIEX16_2 используют линии PCI-E, выделяемые процессором, первый – положенные ему шестнадцать линий, второй – четыре линии PCI-E ЦП, предназначенные для периферии. Соответственно, сетевой контроллер RTL8111F и контроллер USB 3.0 на задней панели платы ASM1042, а также оба PCI-E x1 занимают все четыре линии PCI-E, которые поддерживает чипсет A55.
Напомним, что согласно спецификациям платформы AMD, все PCI-E получили версию 2.0.
