Обзор и тестирование материнской платы ASRock X79 Extreme11 (страница 5)

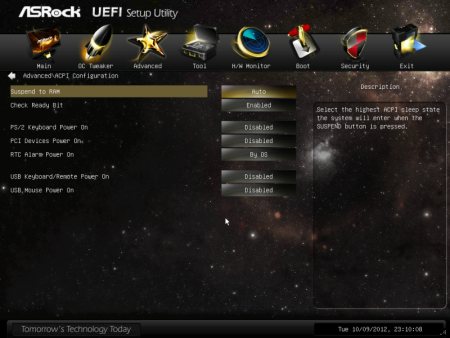

ACPI Configuration.

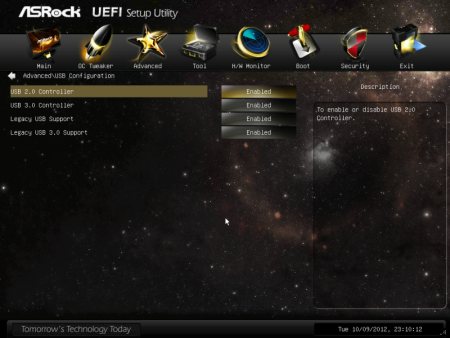

USB Configuration.

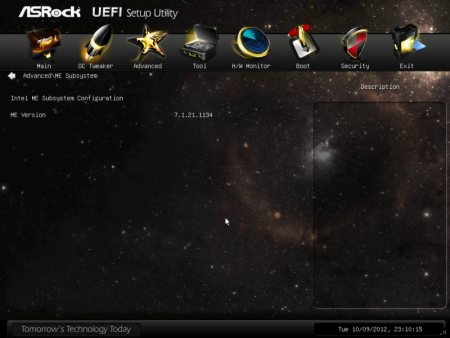

ME Subsystem.

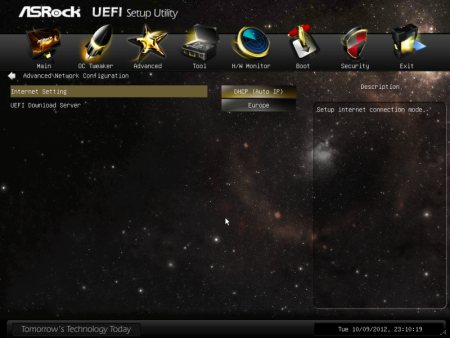

Network Configuration.

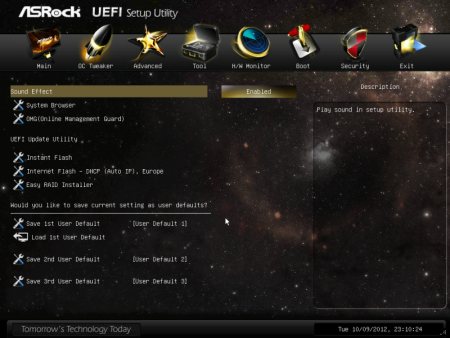

Далее идет вкладка Tool.

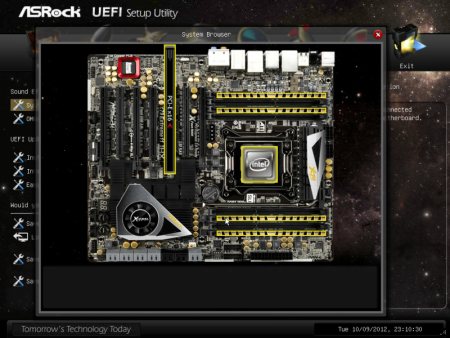

Здесь также несколько ссылок. Первая - System Browser.

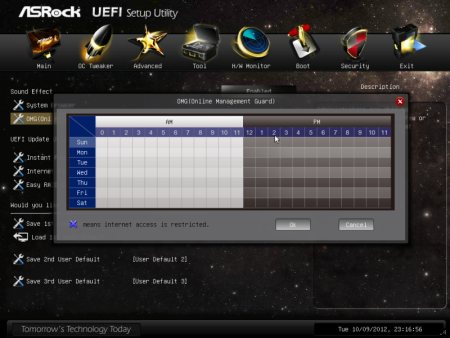

Следом Online Management Guard.

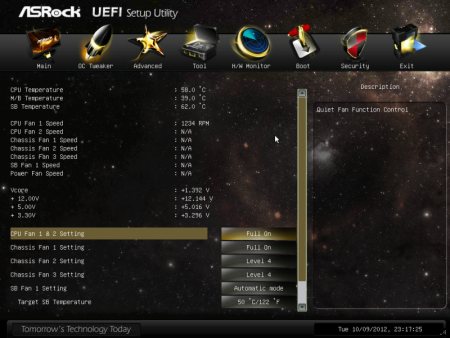

Дальше идет вкладка H/W Monitor.

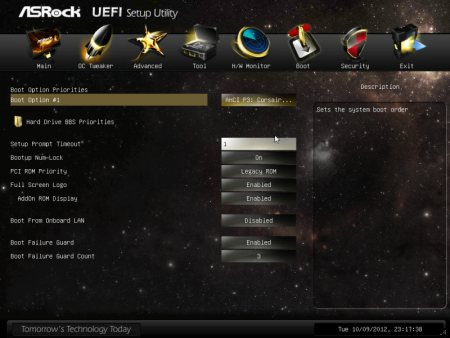

Затем следует вкладка Boot.

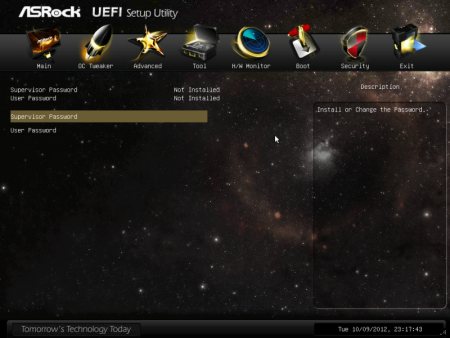

За ней Security.

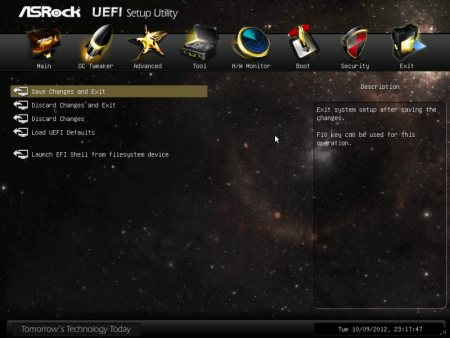

А В самом конце Exit.

Тестовый стенд

Тестирование материнской платы ASRock X79 Extreme11 проводилось в составе следующей конфигурации:

• Процессор: Intel Core i7-3930K (3200 МГц), степпинг C2;
• Кулер: Noctua NH-D14;
• Термоинтерфейс: Arctic Cooling MX-4;
• Материнская плата: ASRock X79 Extreme11, версия BIOS 1.40;
• Память: 4 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
• Видеокарта: Sapphire HD 7970 Vapor-X GHz (1050/6000 МГц (ядро/память));
• Накопитель SSD: Corsair Performance PRO 256 Гбайт;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: OCZ OCZZX1000, 1000 Вт.

Испытание платы и разгон

Возможности стендового процессора мне хорошо известны, в лучшие свои дни он покорял 4700 МГц на нескольких платах. Для этого нужно было просто увеличить напряжение на CPU до 1.375 В.

А здесь все как-то сразу не заладилось. Для начала я долго возился с памятью, ведь все мои восемь модулей Samsung M378B5273DH0-CH9 без особого труда практически на любой платформе и без поднятия напряжения брали 2133 МГц с таймингами 10-10-10-27-1Т. Тут же пришлось экспериментировать. Я действовал комплексно и не сразу понял секрет успеха. Во-первых, были перебраны разные комбинации модулей, во-вторых, вторично обновлен BIOS с версии 1.30 до 1.40, а напряжение выставлено как 1.6 В с одновременным ослаблением задержек до 10-10-10-28-1Т.

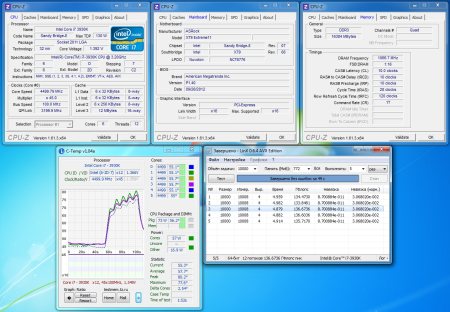

С процессором вышла такая же суета. После эйфории от использования OC Formula захотелось повторить опыт с автоматическим разгоном, но здесь этот фокус не удался. Я начал с 4.8 ГГц, потом 4.6 и наконец опустился до 4.4, и все равно неудача. Пришлось вспоминать навыки ручных настроек. Чуть поколдовав с напряжениями, удалось заставить работать i7-3930K только на частоте 4500 МГц.

Что касается увеличения частоты шины, то удалось загрузиться только на следующем «страйпе» в 125 МГц.

В процессе эксплуатации был замечен ряд неприятных моментов. Для начала - заморочки с установкой видеокарты в первый слот. Обнаружились проблемы совместимости с кулером, пришлось переставить ее в третий разъем. Но в таком случае длинная видеокарта пересекала вентилятор на радиаторе чипсета. При первичной установке она встала не очень ровно, хотя уже легла нижней кромкой на радиатор и, как следствие, просто не включилась. Дальше я уже смонтировал ровнее, и она заработала, но не крутился вентилятор на чипсете.

Ну и пусть, подумал я, продолжив тестирование. Отвлекшись ненадолго, при последующем мониторинге радиатора системной логики выяснилось, что его температура тем временем подросла до 75°C. И тут уже вентилятор проснулся, а поскольку видеокарта все-таки мешала, то его лопасти цеплялись за корпус ускорителя, издавая неприятный шум. Вот и получается, что без вентилятора нельзя, а с ним шумно, и вообще он может в таком режиме сломать лопасти или просто сгореть.
