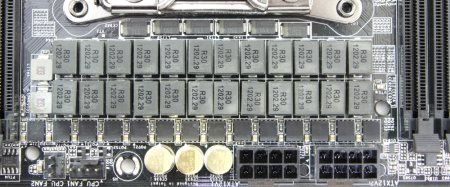

Производителем сообщается, что питание процессора реализовано по формуле 24+2, эту информацию можно найти как на сайте компании, так и на упаковке.

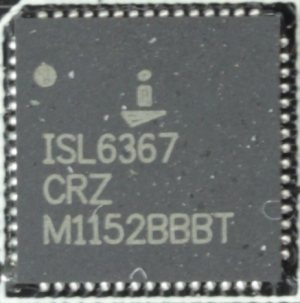

В качестве основного ШИМ-контроллера здесь используется микросхема Intersil ISL6367.

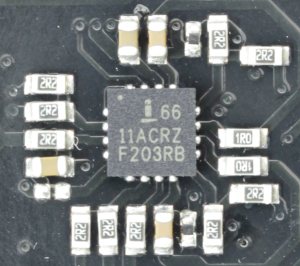

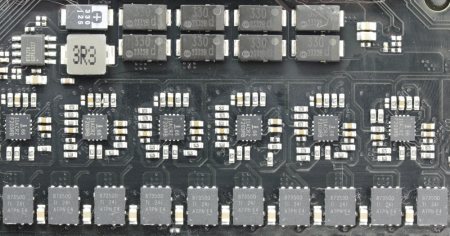

С обратной стороны можно найти семь удвоителей фаз Intersil ISL6611.
реклама

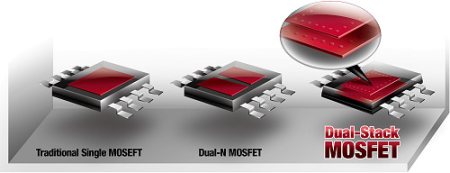

Там же находятся двенадцать двухслойных транзисторов NexFET Texas Instrument 87350D.
Еще четырнадцать штук размещены на лицевой стороне.

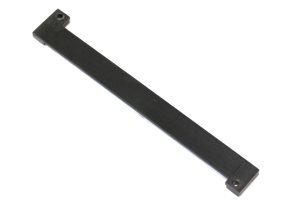

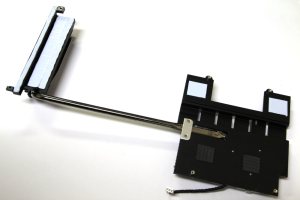

Применены катушки индуктивности в ферритовых корпусах, причем кроме обычных конденсаторов установлены и танталовые. Они встречаются с обеих сторон платы. Силовые элементы спереди накрыты радиатором системы охлаждения, а сзади роль теплоотвода и крепежа играет специальная пластинка.

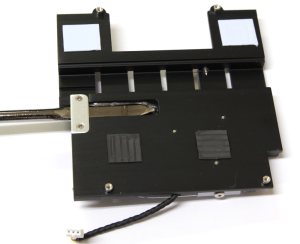

В качестве термоинтерфейса используется терморезинка. Упомянутая выше пластинка также необходима для крепления основного радиатора на лицевой части. Вся конструкция жестко фиксируется при помощи двух небольших винтиков.
реклама
С лицевой стороны находится система охлаждения, которая представляет сложную конструкцию.

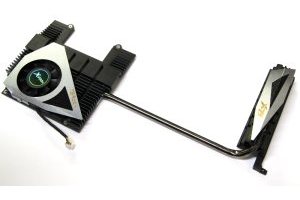

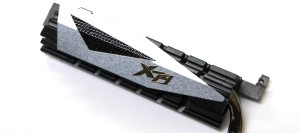

Два радиатора соединены между собой тепловой трубкой, верхний из них отвечает за отвод тепла от силовых элементов. На нем прикреплена декоративная пластинка с надписью X79.

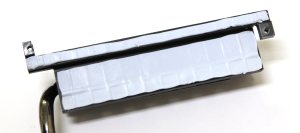

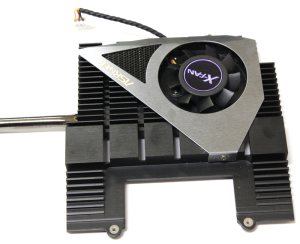

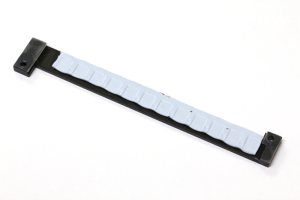

В качестве термоинтерфейса используются голубые терморезинки толщиной около 1 мм. Крепление, как уже отмечалось выше, осуществляется жестко при помощи двух винтов. Другой радиатор достаточно большой и плоский, да к тому же еще с маленьким высокооборотистым вентилятором.

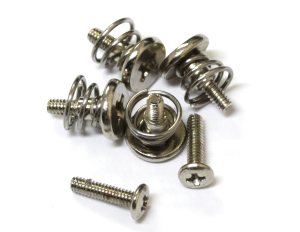

Причем есть определенные трудности с установкой графического ускорителя. Так, например, один раз видеокарта не включилась, а в другой она задевала вентилятор. Это свидетельствует о том, что конструкция не самая удачная. Но, к сожалению, другого варианта, наверное, и нельзя было придумать, поскольку под ним находятся сразу четыре микросхемы. Каждая контактирует с поверхностью через терморезинку, а крепится вся система при помощи двух подпружиненных винтов.

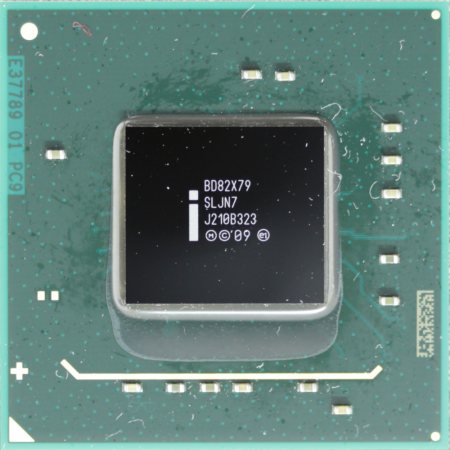

Что же скрывается под этим монстром? Прежде всего, сам чипсет Intel X79.

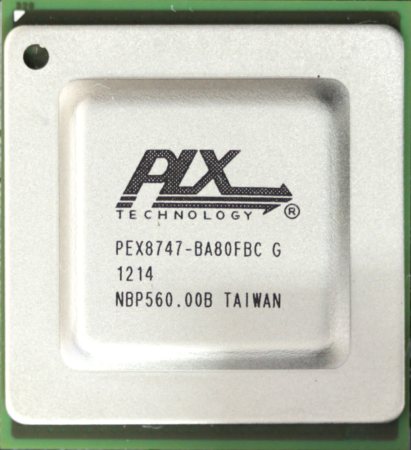

Помимо него, здесь прячутся две микросхемы PLX PEX8747, которые являются гибко конфигурируемыми коммутаторами шины PCI-e 3.0. Каждая из них превращает шестнадцать линий в тридцать две.
Там же под радиатором расположена микросхема SAS контроллера.

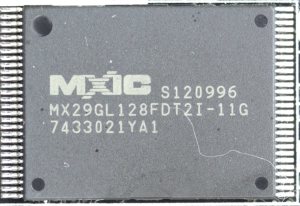

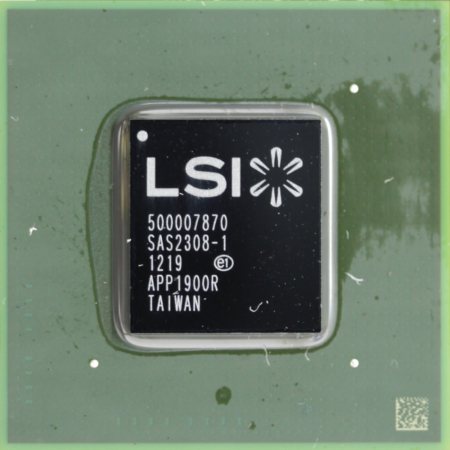

Это контроллер LSI SAS 2308. Он обеспечивает восемь портов SAS/SATA 6 Гбит/с и работает через интерфейс PCI-e 3.0. Рядом находится его ПЗУ, представленное микросхемой Macronix MXIC MX29GL128F.
реклама

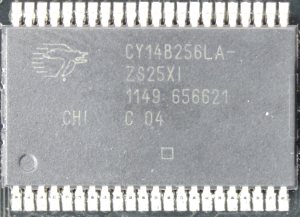

С обратной стороны находится микросхема памяти nvSRAM Cypress Perform CY14B256LA .
