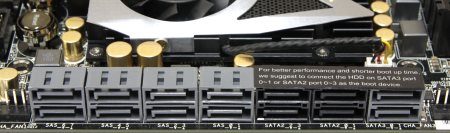

Таким образом, вбок смотрят семь сдвоенных портов SATA, что позволяет подключить четырнадцать устройств.
Сверху одной группы можно заметить наклейку. Она сообщает о том, что эти порты относятся к интегрированному в чипсет контроллеру, который обеспечивает четыре SATA II и два SATA 6 Гбит/с. Поддерживаются различные уровни RAID. Порты, не отмеченные наклейкой, относятся к контроллеру LSI SAS 2308. Соответственно они поддерживают устройства стандартов SATA 6 Гбит/с и SAS 2. На них также можно создать RAID массив уровней 0, 1, 1E и 10.

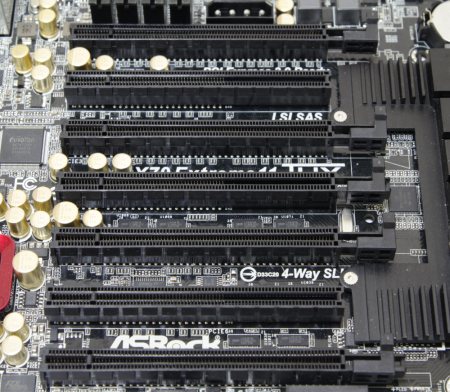

Еще одной особенностью платы является наличие семи слотов PCI-e x16.
Первый, третий, пятый и седьмой получают по шестнадцать линий PCI-e. Как раз для этих целей на плате распаяно две микросхемы PLX PEX8747. Одна из причин этого то, что встроенный в процессор контроллер шины PCI-e обеспечивает только сорок линий, а здесь уже на четыре слота получается шестьдесят четыре.
реклама
Поддерживаются самые различные мультиграфические технологии: SLI, 3-WAY SLI, 4-WAY SLI, CrossFire, 4-WAY CrossFire, CrossFireX. Линии распределяются по слотам согласно следующим формулам: x16+x0+x16+x0+x16+x0+x16 или x16+x8+x8+x8+x8+x8+x8. Куда же ушли еще восемь процессорных линий? Все просто - на них повесили SAS контроллер.

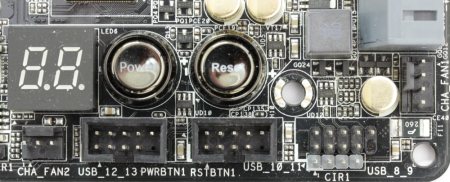

В правом нижнем углу находятся две кнопки: Power и Reset, а также индикатор, отображающий POST-коды загрузки и инициализации.
Там же, по нижнему краю, разместились три колодки USB 2.0 для подключения шести устройств. Кроме них еще есть два специальных разъема USB 3.0, которые установлены рядом с основным коннектором питания ATX.

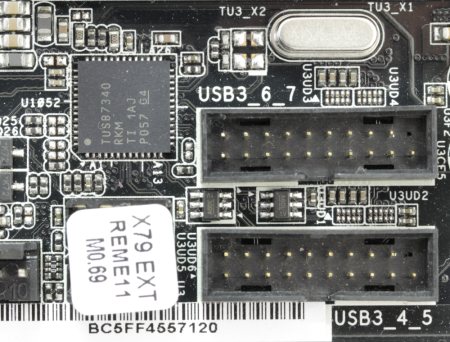

Они обеспечивают поддержку еще четырех устройств. Одна панель с двумя портами поставляется в комплекте, да и некоторые современные корпуса уже оборудуются такими коннекторами. Упомянутые выше разъемы реализованы при помощи отдельного контроллера Texas Instrument TUSB7340, который распаян рядом.
Еще одна такая микросхема находится за разъемами задней панели.
реклама
По нижнему краю платы можно обнаружить разъем для подключения кнопок и индикаторов корпуса.

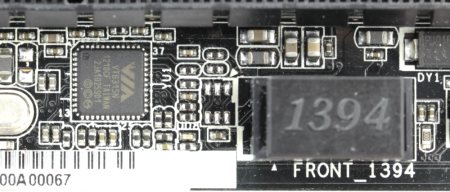

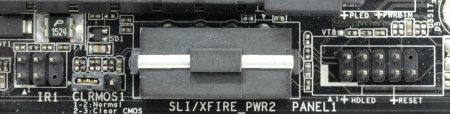

Рядом расположен коннектор MOLEX для обеспечения дополнительного питания на шине PCI-e и джампер ClrCMOS. Левее - колодка IEEE1394 вместе с контроллером VIA VT6315N.

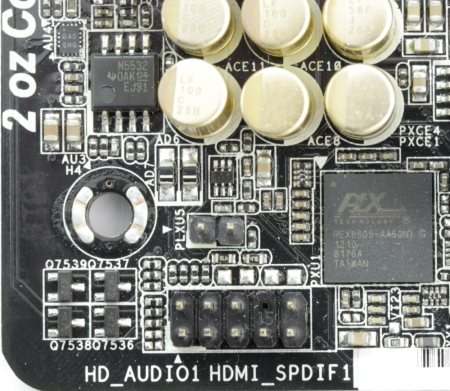

В левом нижнем углу находится микросхема PLX PEX8605 и разъем передней аудиопанели.
Выше разместился звуковой кодек Creative Sound Core 3D.

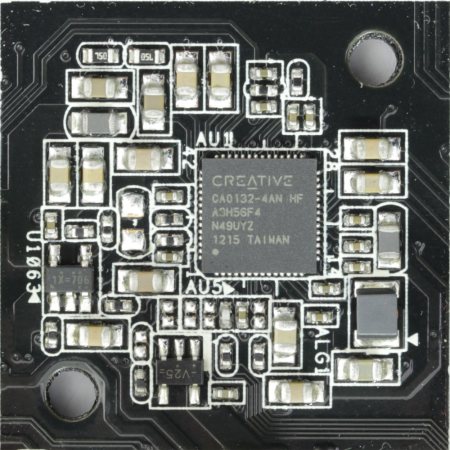

Под декоративной крышкой, которая крепится с обратной стороны двумя маленькими винтами, можно обнаружить саму микросхему звукового контроллера.
Как можно видеть, это Creative CA0132, который уже встречался в обзоре ASRock X79 Extreme6/GB. Но там он располагался на отдельной плате по соседству с дополнительным сетевым адаптером.

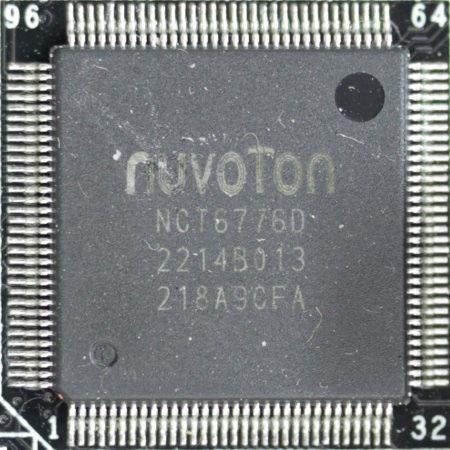

Выше расположена микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6776D.

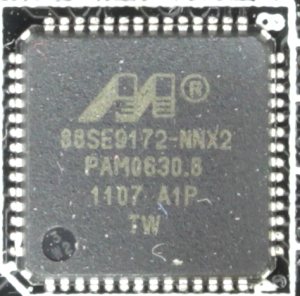

Ближе к задней панели можно обнаружить Marvell 88SE9172, который обеспечивает на ней два eSATA порта.
реклама
Два гигабитных сетевых контроллера на этой стороне не поместились. Поэтому их можно обнаружить на обратной.
Оба представлены микросхемами Broadcom BCM57781.
Теперь обратим взор на разъемы, расположенные на задней панели, среди которых затерялась одна кнопка.
- Один разъем PS/2 для подключения клавиатуры;
- Четыре разъема USB 3.0;
- Восемь разъемов USB 2.0;
- Один разъем IEEE1394;
- Два разъема eSATA;
- Два гигабитных сетевых разъема RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Одна кнопка ClrCMOS.
