Технические характеристики
Поддерживаемые процессоры | Intel Xeon, Core i7 второго поколения в исполнении Socket 2011 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel X79 Express |
Оперативная память | 8 x 240-pin DDR3 DIMM, четырехканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) / 2500 (разгон), поддержка ECC с процессорами Xeon |
Слоты расширения | 7 - PCIe 3.0 x16 (1, 3, 5, 7 - x16, остальные - х8) |
Поддержка Multi-GPU | CrossFireX, SLI, Quad CrossFire, Quad SLI, 3-WAY SLI (x16+x16+x8). |
Поддержка SATA/RAID | 8x SATA3/SAS2 6.0 Гбит/с портов – ; RAID 0, 1, 5, 0+1, JBOD 2x SATA 6.0 Гбит/с порта – Intel X79; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel X79; RAID 0, 1, 5, 0+1, JBOD; |
Поддержка IDE и eSATA | нет; 2x eSATA Marvel 88SE9172; |
Сеть | 2х Broadcom BCM57781; |
Аудио | Realtek ALC898 – 8-канальный HD аудиокодек |
USB 2.0 | 8+6x USB 2.0 (Intel X79) |
USB 3.0 | 4+4x - 2х Texas Instrument TUSB7340 |
IEEE-1394 | 1+1x VIA VT6315N |
Системный мониторинг | Nuvoton NCT6776F |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V + 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 клавиатура 8x USB 2.0/1.1 4х USB 3.0 1x IEEE 1394 2x eSATA 2x RJ45 1x optical S/PDIF Out 5x 3,5 мм Jack 1x кнопка ClrCMOS |
Фирменные технологии | Extreme Tuning Utility (AXTU) Instant Boot Instant Flash APP Charger XFast USB XFast LAN XFast RAM X-FAN Crashless BIOS OMG (Online Management Guard) Internet Flash Системный Браузер UEFI Easy RAID Installer Interactive UEFI CPU Frequency Stepless Control ASRock U-COP Boot Failure Guard (B.F.G.) Ночная подсветка |
Размеры, мм | 305 x 267 |
Форм-фактор | ATX. |
Возможности BIOS
С BIOS платы ASRock X79 Extreme11 можно ознакомиться при помощи видеоролика ниже.
реклама
Графическая оболочка похожа на ту, что используется в ASRock Z77 OC Formula. Здесь также есть звуковые эффекты, отличия кроются только в нескольких пунктах, а в остальном все без изменений.

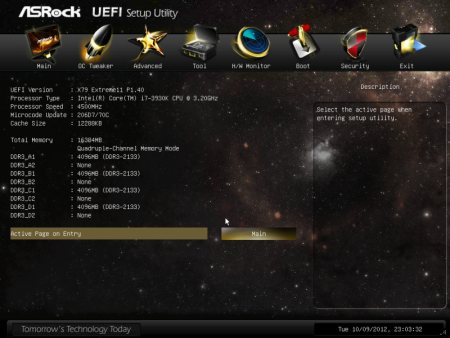

Первая открывающаяся страница называется Main.

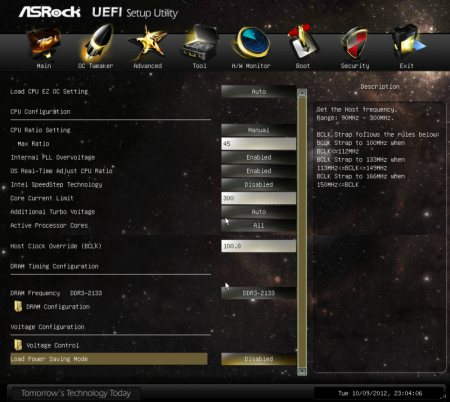

Но здесь же внизу это можно исправить, выбрав любую другую в качестве стартовой. Далее следует вкладка OC Tweaker.
Здесь есть две ссылки. Первая - DRAM Configuration.

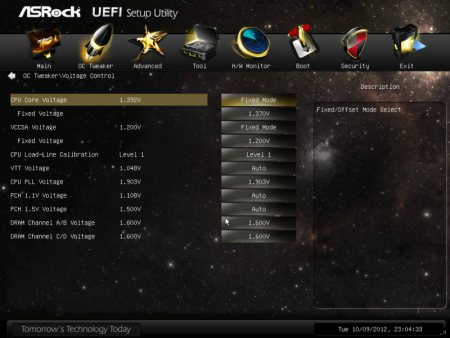

Вторая - Voltage Control.
реклама
Здесь находятся пункты по регулировке напряжения.
- CPU Voltage - (от 0.600 до 1.800 В с шагом 0.005 В);
- VCСSA Voltage - (от 0.600 до 1.800 В с шагом 0.005 В);
- VTT Voltage - (от 0.765 до 1.700 В с шагом 0.0105 В);
- CPU PLL Voltage - (от 1.581 до 2.352 В с шагом 0.0105 В);
- PCH 1.1V Voltage - (от 0.701 до 1.705 В с шагом 0.013 В);
- PCH 1.5V Voltage - (от 1.50 до 1.85 В с шагом 0.05 В);
- DRAM Channel A/B Voltage - (от 1.201 до 1.800 В с шагом 0.005 В);
- DRAM Channel C/D Voltage - (от 1.201 до 1.800 В с шагом 0.005 В).

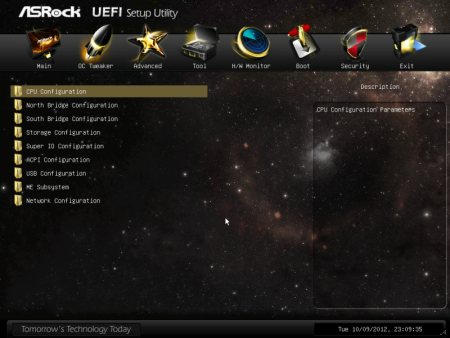

Далее следует вкладка Advanced.

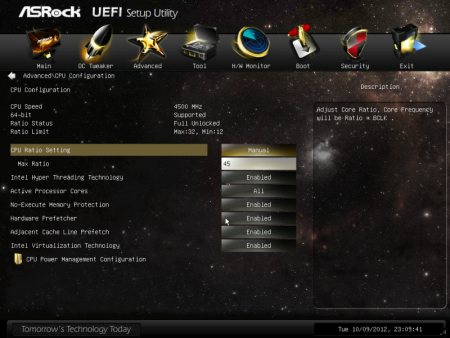

Здесь находятся девять ссылок. Первой сверху следует CPU Configuration.

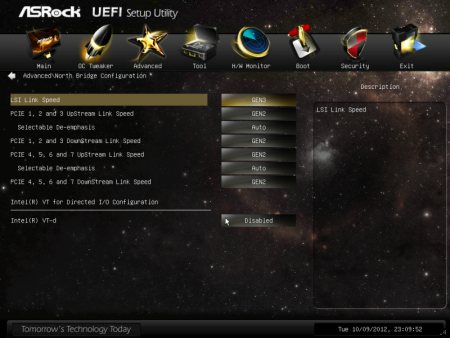

Затем - North Bridge Configuration.

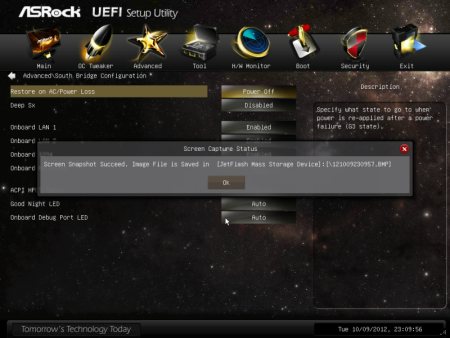

South Bridge Configuration.

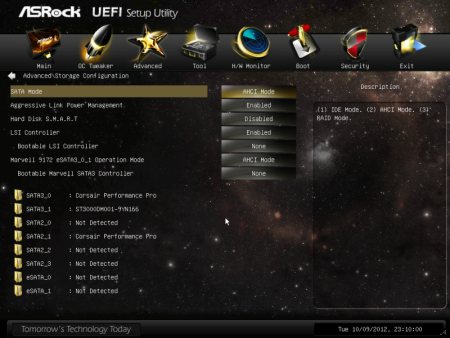

Storage Configuration.

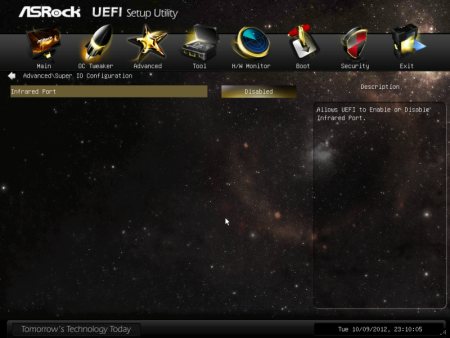

Super IO Configuration.
