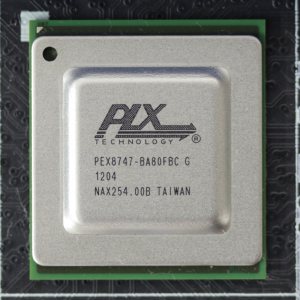

Другой радиатор накрывает микросхему PLX PEX8747, которая является коммутатором линий PCI-e.
У нее на входе всего шестнадцать линий PCI-e Gen3, а на выходе получаем уже тридцать две. Таким образом осуществляется обход ограничения на количество линий в процессоре. Даже больше, этот коммутатор обеспечивает более гибкое их распределение. Например, становятся возможными такие комбинации: x16+x16, x16+x8+x8, x8+x8+x8+x8. Поэтому не столь удивительно видеть на этой плате четыре слота PCI-e x16.
Официально заявлено о поддержке таких мультиграфических режимов как: SLI, 3-WAY SLI, 4-WAY SLI, CrossFireX, Quad CrossFire. Для первых трех в комплекте предусмотрены специальные мостики для объединения видеокарт. Также есть поддержка технологии Lucid Virtu MVP, которая позволяет задействовать интегрированное в процессор видеоядро и использовать его там, где оно может реально пригодиться, например, при кодировании видео.

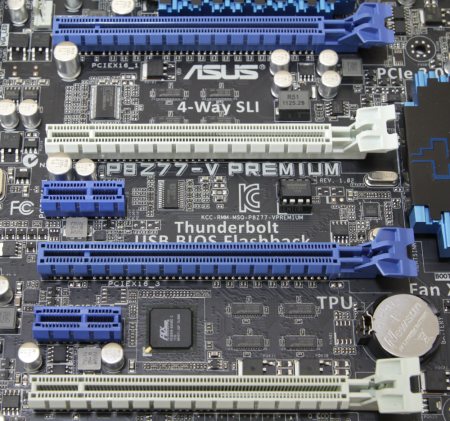

Слоты PCI-e x16 расположены так, что подразумевают установку четырех видеоадаптеров с двухслотовой системой охлаждения. Но у данного решения есть один недостаток. Дело в том, что верхний разъем слишком близок к процессорному сокету. Поэтому установить кулер больших габаритов будет непросто.
реклама
К примеру, мне пришлось развернуть Noctua NH-D14 на 90 градусов так, что вентилятор оказался направленным вверх. При этом он практически упирался в видеокарту, и возникала угроза что-нибудь замкнуть на ней, да и воздух забирается в таком положении плохо. Поэтому при таком размещении слота от процессорного гнезда лучше использовать одну из необслуживаемых систем СВО Corsair. Кроме четырех разъемов PCI-e x16 есть еще парочка PCI-e x1.

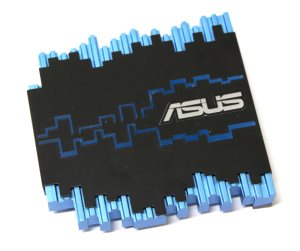

На плате размещен еще один радиатор, он отводит тепло от логического чипа Intel Z77. Так же, как и верхние, он изготовлен из алюминия и окрашен в голубые тона. Кроме этого сверху есть тонкая черная пластинка со стилизованным узором и прорезанным логотипом компании.

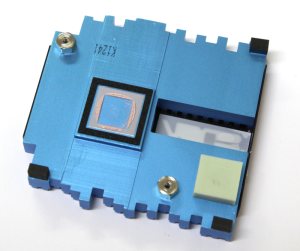

С обратной стороны видно некоторое подобие окошка и небольшой кусочек белого матового пластика. Это сделано для подсветки логотипа. Сами светодиоды распаяны непосредственно под окошком на плате. На обратной стороне радиатора можно обнаружить резиновые элементы для придания устойчивости конструкции и предотвращения перекосов и две приклеенные стальные гайки. В качестве термоинтерфейса на площадке контакта нанесена розовая «терможвачка». Вокруг нее можно увидеть черную защитную рамку из мягкого пористого материала. Крепление осуществляется при помощи двух подпружиненных винтов с обратной стороны платы.

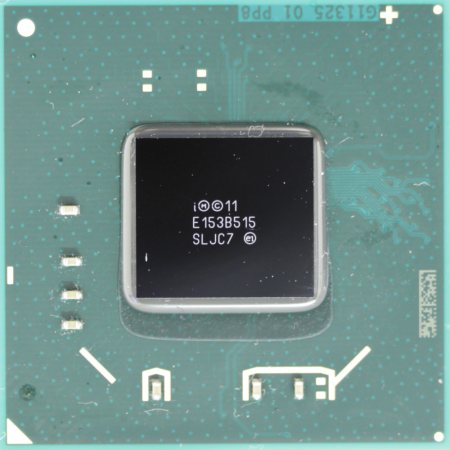

Под радиатором находится логический чип Intel Z77.

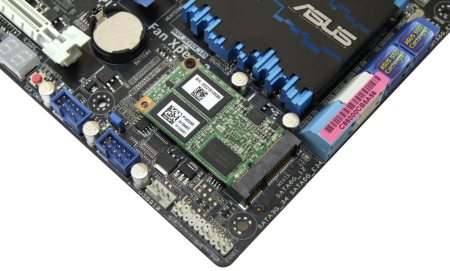

Недалеко от него разместилось еще одно ключевое решение - это порт mSATA и установленный в него накопитель на 32 Гбайта.
реклама
Идентифицировать его можно, лишь открутив винтик и вынув его из разъема.

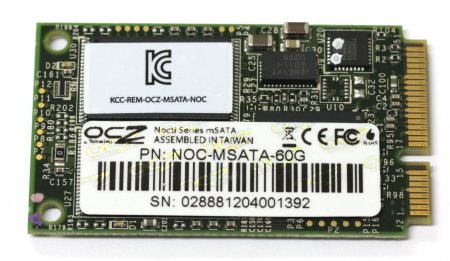

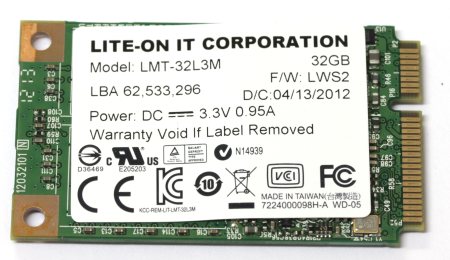

Кто бы мог подумать, что это устройство произведено компанией LITE-ON IT, которая прежде была знаменита в изготовлении приводов. Модель устройства - LMT-32L3M. Помимо него для тестов был задействован накопитель OCZ Nocti объемом 60 Гбайт.
Использование mSATA устройства в первую очередь необходимо для кэширования данных. Это технология называется Intel SRT и призвана повысить производительность дисковой подсистемы. Однако на практике не все так гладко. Прежде всего, интерфейс mSATA ограничивается спецификацией SATA II, где пропускная способность составляет 3 Гбит/с. В то время как сейчас на рынке представлено много SSD накопителей с более современным SATA 6 Гбит/с. При этом здесь уже начинает играть роль скорость интерфейса, поскольку прирост порой бывает двукратным. Можно, конечно, установить операционную систему непосредственно на встроенный накопитель, но по современным меркам 32 Гбайта - это не так уж и много. Поэтому остается использовать его в качестве кэша.

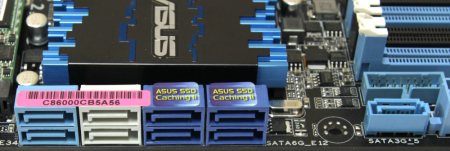

Данная возможность предусмотрена только для четырех портов из девяти распаянных на плате.

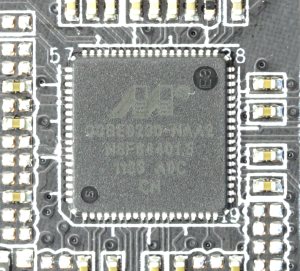

Они выделены синим цветом и снабжены наклейками SSD Caching II. Здесь кроется еще одна странность. Порт mSATA обеспечен контроллером SATA II, интегрированным в Intel Z77, а эти четыре разъема поддерживаются микросхемой Marvell 88SE9230 .
Она предусматривает поддержку четырех каналов SATA 6 Гбит/с, а также различных уровней RAID и шифрования AES. Поэтому получается нелогично, что более медленный интерфейс кэширует более быстрый.

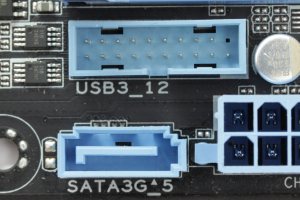

Оставшиеся пять портов обеспечиваются чипсетом Intel Z77. Два из них SATA 6 Гбит/с - серые, а оставшиеся SATA II - голубые. Один отдельно распаян рядом с коннектором ATX и колодкой USB 3.0.

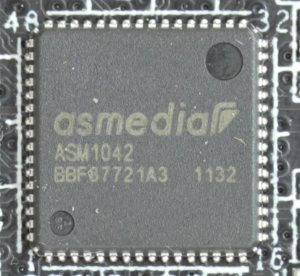

Последняя предназначена для подключения двух портов этого стандарта и обеспечивается контроллером чипсета. Специальный модуль с ними для установки в отсек 3.5" поставляется в комплекте. Еще четыре порта USB 3.0 расположены на задней панели. Два из них обеспечиваются отдельной микросхемой Asmedia ASM1042.
реклама

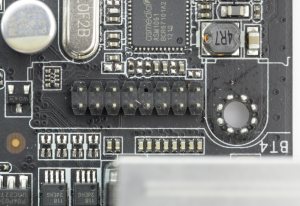

Помимо них на задней панели разместились два порта USB 2.0 и два eSATA. Последние реализуются отдельной микросхемой Asmedia ASM1061, распаянной неподалеку. Еще двум колодкам USB 2.0 нашлось место внизу платы. В правом нижнем углу – традиционный разъем для подключения кнопок и индикаторов корпуса.

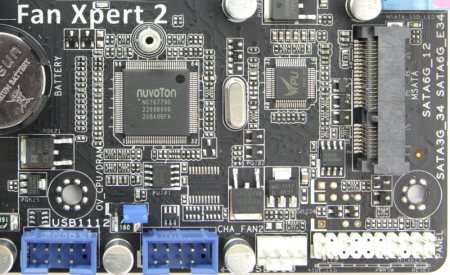

Рядом с ним можно обнаружить разъем mSATA, в котором установлен штатный накопитель, колодки USB 2.0, контроллер ввода/вывода Nuvoton NCT 6779D и микросхему TPU, а левее - некоторое подобие блока управления платой.
Он состоит из кнопок Power, Reset, ClrCMOS, двух переключателей TPU и EPU, индикатора POST-кодов загрузки и инициализации. Левее разместился разъем для подключения передней аудиопанели и S/PDIF Out.

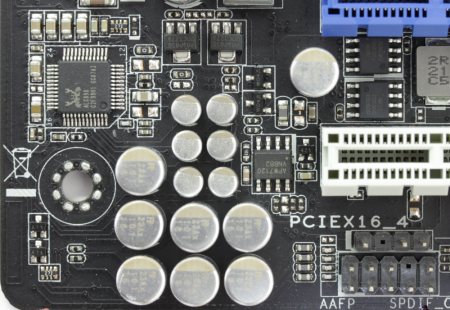

В левом нижнем углу можно обнаружить микросхему восьмиканального звукового кодека Realtek ALC898.

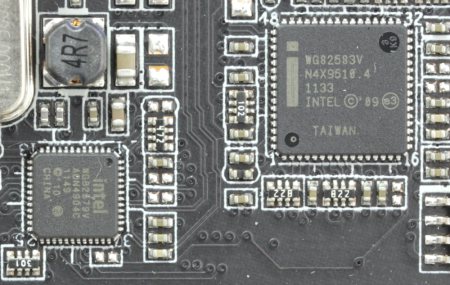

Выше по левому краю - два гигабитных сетевых адаптера: Intel WB82579V и Intel WB82583V.

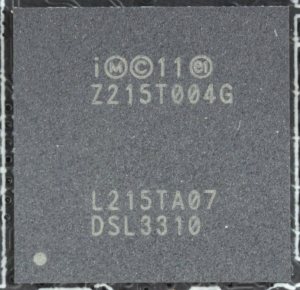

Непосредственно за задней панелью распаяна микросхема Intel Z215T004G, которая обеспечивает интерфейс Thunderbolt.
На плате находятся шесть четырехконтактных коннекторов питания для подключения вентиляторов с возможностью настройки оборотов либо через BIOS, либо при помощи специализированного программного обеспечения.

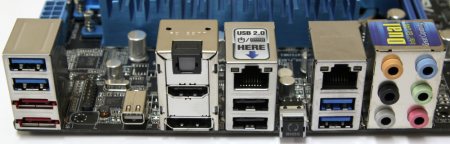

Посмотрим теперь на заднюю панель.
- Четыре разъема USB 3.0;
- Два разъема USB 2.0;
- Два разъема eSATA;
- Один видеовыход HDMI;
- Один видеовыход DisplayPort;
- Один порт Thunderbolt;
- Два гигабитных сетевых разъема RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Одна кнопка BIOS (для обновления микропрограммы).

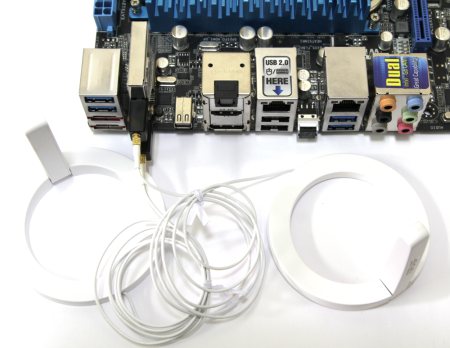

Там же рядом специальный разъем, в который устанавливается модуль Wi-Fi GO!.
К нему подключаются две антенны, поставляемые в комплекте.
Подводя итоги, хочется отметить, что помимо интерфейса Thunderbolt плата выделяется наличием четырех разъемов PCI-e x16, слотом mSATA и установленным в него накопителем объемом 32 Гбайта, а также поддержкой Wi-Fi и Bluetooth посредством модуля Wi-Fi GO!. Иными словами, есть все за исключением улучшенной звуковой части.
Технические характеристики
Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, второго и третьего поколения в исполнении Socket 1155 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z77 Express |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/ 1333/ 1600/ 1866/ 2000 (разгон)/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2666/ 2800 (разгон)/ 2933 (разгон)/ 3000 (разгон)/ 3200 (разгон) МГц |
Слоты расширения | 4 - PCIe 3.0 x16 (x8+x8+х8+х8) 2 – PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI, 3-WAY SLI, 4-WAY SLI, CrossFireX, Quad CrossFire, Lucid Virtu MVP (x8+x8+x8+x8), (x16+x16), (x16+x8+x8) |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 6.0 Гбит порта – Marvell 9230; RAID 0, 1, 5, 0+1, JBOD; 3x SATA 3.0 Гбит порта - Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 1x mSATA 3.0 Гбит порта - Intel Z77 Поддержка Intel SRT |
Поддержка eSATA | 2x eSATA 3.0 Гбит порт – Asmedia ASM1061; |
Сеть | 1х Intel WB82579V 1х Intel WB82583V Модуль Wi-Fi GO! (Wi-Fi 802.11 a/b/g/n + Bluetooth v 3.0/4.0) |
Аудио | Realtek ALC898 – 8-канальный HD аудиокодек |
USB 2.0 | 2+6x USB 2.0 (Intel Z77) |
USB 3.0 | 2+2x USB 3.0 (Intel Z77) 2x USB 3.0 (Asmedia ASM1042) |
IEEE-1394 | нет |
Системный мониторинг | Nuvoton NCT6779 |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 2x USB 2.0/1.1 4х USB 3.0 2x eSATA 2x RJ45 1x HDMI 1x DisplayPort 1x Thunderbolt 1х Optical S/PDIF Out 6x 3,5 мм Jack 1х кнопка BIOS |
Фирменные технологии | ASUS Dual Intelligent Processors 3 - SMART DIGI+ Auto Tuning TurboV GPU Boost TPU switch EPU EPU switch ASUS Wi-Fi GO! USB BIOS Flashback AI Suite II Ai Charger+ USB Charger+ Anti-Surge ASUS UEFI BIOS EZ Mode ASUS SSD Caching II Network iControl USB 3.0 Boost Disk Unlocker Stylish Fanless Design Heat-pipe solution ASUS Fan Xpert 2 ASUS O.C. Tuner ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS Q-Shield ASUS Q-Code ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) ASUS Q-Slot ASUS Q-DIMM ASUS Q-Connector |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
