Внутреннее строение, особенности сборки

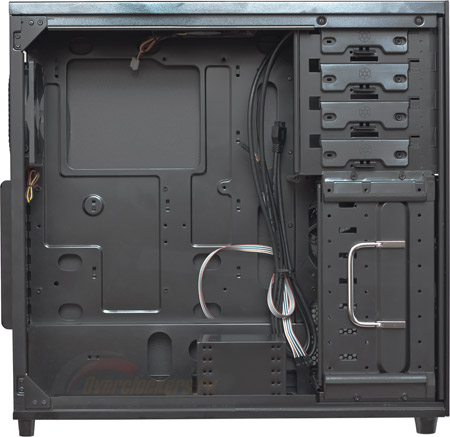

Внутренняя компоновка SilverStone Temjin TJ04-Evolution мало чем отличается от общепринятых стандартов для корпусов с нижним расположением блока питания.

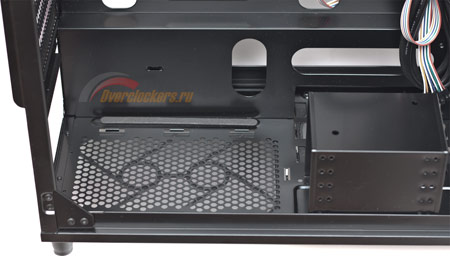

В нижней части находится посадочное место для БП, который может устанавливаться вентилятором как вниз, так и вверх. Он располагается на длинных узких подставках, выгнутых из днища корпуса, на которых проложен слой мягкого мелкопористого поролона. Расположенный с внешней стороны днища съемный противопылевой фильтр препятствует проникновению пыли внутрь блока.
Выше – поддон для материнской платы, она устанавливается на шестигранные стойки и прикручивается посредством винтов (изначально шесть стоек уже вкручены в поддон). Поддерживаемый форм-фактор материнских плат – ATX, Micro-ATX, а также серверный SSI-CEB.
реклама
Temjin TJ04-Evolution может похвастать поддержкой видеокарт очень большой длины. При отсутствии напротив ускорителя установленных жестких дисков, длина видеоадаптера может быть 430 мм. Впечатляет! В случае установки подобной длинной видеокарты она не останется без охлаждения – приток прохладного воздуха обеспечит передний боковой вентилятор. Но если накопители установлены, разместить удастся плату не длиннее 325 мм.
Оптический привод и иные 5.25-дюймовые устройства располагаются в передней верхней части корпуса, для них предусмотрено четыре соответствующих отсека. Как уже было упомянуто выше, присутствует возможность трансформировать один 5.25-дюймовый отсек в один 3.5-дюймовый при помощи специальной панели. Крепление устройств – безвинтовое, достаточно установить привод со стороны фронтальной панели и прижать его соответствующей защелкой.

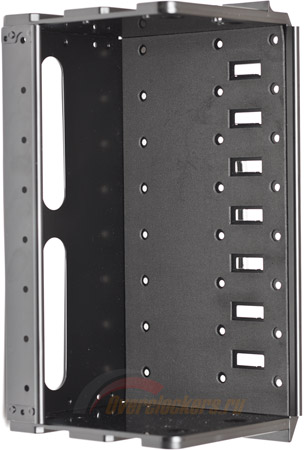

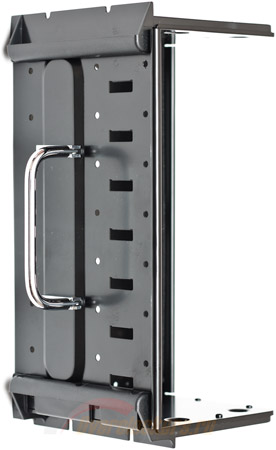

Особое внимание стоит уделить основной корзине для жестких дисков, которая построена несколько иначе, чем в большинстве других корпусов. Несомненный плюс – возможность ее извлечения, для более удобной установки накопителей. Она вытягивается за никелированную складную ручку, которая расположена с передней стороны. Но перед этим требуется открутить четыре винта – два сверху корзины и два снизу.
Установить можно до восьми жестких дисков. Крепление «винчестеров» осуществляется винтами из комплекта через расположенные на корзине антивибрационные прокладки, выполненные из мелкопористого поролона толщиной 1.5 мм. С внешней стороны корзины есть полноценное крепление накопителя тремя винтами, в то время как с внутренней – только одним. Подобное строение необходимо для беспрепятственного ее извлечения в случае, если в системе будет использоваться длинный графический ускоритель. Присутствует возможность установить девятый 3.5-дюймовый жесткий диск, для этого нужно использовать панель, трансформирующую 5.25 отсек в 3.5.

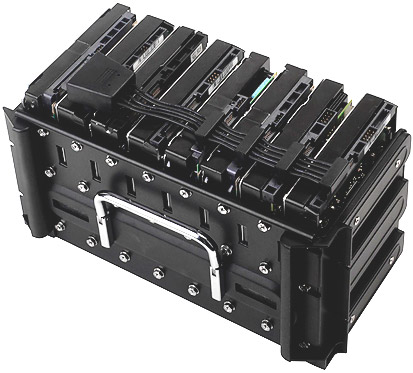

Еще одной отличительной чертой корзины для HDD является подвод к ней питания, а точнее – к расположенным в ней дискам. Для этого используется один адаптер питания из комплекта в случае использования до четырех винчестеров, либо оба адаптера в случае большего количества HDD. Мудрое решение разработчика, в противном случае доступ к проводам был бы затруднен.
реклама

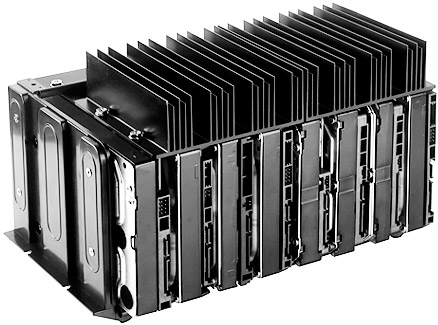

Пригодятся здесь и радиаторы, которые поставляются с корпусом. Они закрепляются с внутренней стороны корзины напротив вентилятора и служат для увеличения эффективности охлаждения жестких дисков. Сказать точнее – обдуваются в основном только радиаторы, поскольку их наличие почти перекрывает путь воздушному потоку к самим HDD. Возможно, они будут полезны при размещении в корзине большого количества «винчестеров».

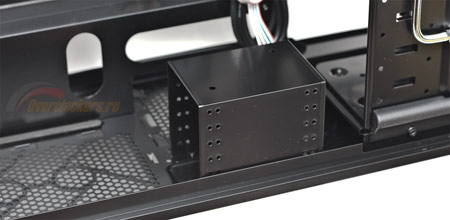

Накопители размером 2.5 дюйма устанавливаются в дополнительную корзину, расположение которой – в центральной части днища корпуса. Сюда можно установить до шести устройств. Она привинчивается четырьмя винтами с внешней стороны днища корпуса и при необходимости ее можно снять. Стоит обратить внимание, что данная корзина лишена охлаждения и каких-либо антивибрационных креплений, поэтому в нее рекомендуется устанавливать твердотельные накопители (SSD).

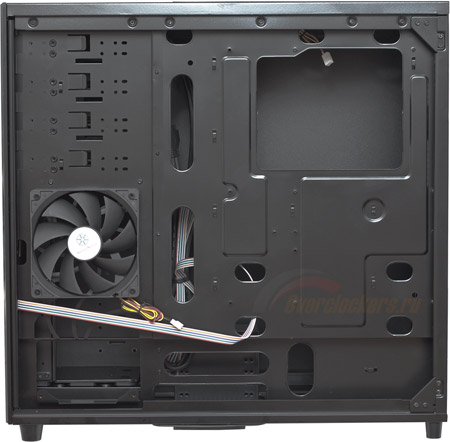

Как и все современные продвинутые корпуса, SilverStone Temjin TJ04-Evolution получил систему кабель-менеджмента, позволяющую проложить за поддоном для материнской платы провода от блока питания, тем самым освободив внутри львиную долю места, обеспечивая при этом лучшую продуваемость и удобный доступ к комплектующим. Система насчитывает в себе четыре штуки длинных овальных вырезов и восемь штук маленьких. И хотя резиновые вставки в отверстиях отсутствуют, края вырезов завальцованы.

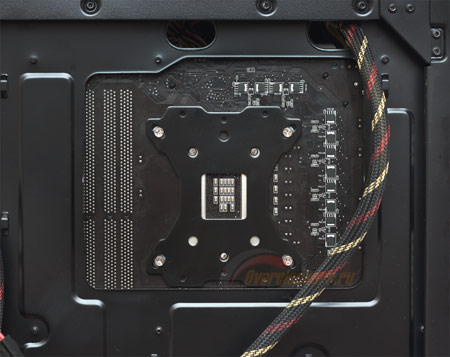

Напротив процессорного разъема на задней стенке присутствует вырез для крепежной крестовины (backplate) системы охлаждения CPU. По своим габаритам отверстие довольно крупное, должна быть хорошая совместимость с различными материнскими платами. Стоит отметить, что максимальная высота процессорного кулера составляет 168 мм.
Процедура сборки компьютера довольно проста, а удобный доступ к комплектующим позволяет сократить это время. К примеру, у меня на все дела ушло около 30 минут. Ниже на фотографии можно полюбоваться на собранный «системник».
Теперь уделим немного внимания системе охлаждения, которой оборудован Temjin TJ04-E.
Система охлаждения

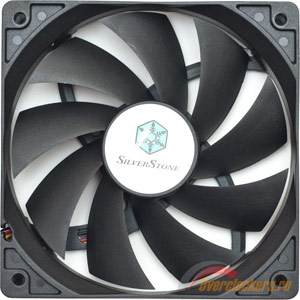

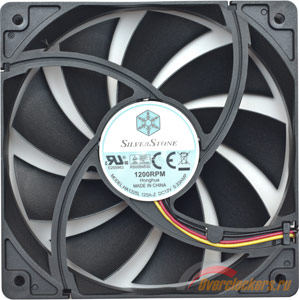

Ее можно отнести к разряду неслабых, ведь в корпус можно установить до шести вентиляторов. Изначально Temjin TJ04-E оборудован только тремя, причем вся троица идентична. Модель - HA1225L, типоразмер – 120 х 120 х 25 мм. Крыльчатка насчитывает девять серповидных лопастей с агрессивным изгибом. Номинальная скорость вращения крыльчатки ~1200 об/мин, а уровень шума, заявленный производителем - 21 дБ.
Вентилятор для охлаждения корзины с жесткими дисками расположен спереди корпуса на правой боковой панели. Продув корзины осуществляется в поперечном направлении. Сюда при наличии большого количества накопителей можно установить еще одну «стодвадцатку». Вентиляционная решетка оборудована с наружной стороны корпуса съемным противопылевым фильтром.
реклама

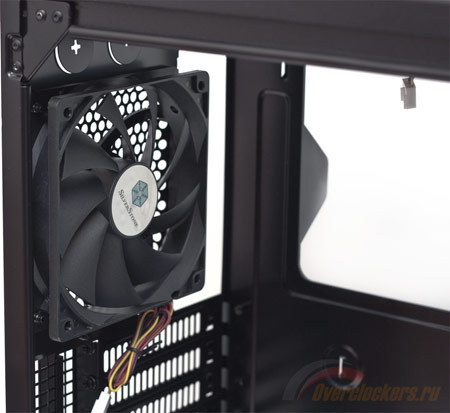

Еще один «ветродуй» находится на задней панели корпуса в верхней ее части и служит для откачки нагретого воздуха наружу. Впрочем, это стандартная установка для ATX «башен».
Третий вентилятор располагается на верхней панели корпуса над процессорным кулером, но в отличие от общепринятых стандартов не выкачивает нагретый воздух из корпуса, а, наоборот – вдувает его внутрь. Возможно, такая конструкция окажет положительное влияние на охлаждение центрального процессора, поскольку прохладный воздух будет поступать непосредственно к вентилятору кулера. Кроме того, это должно улучшить охлаждение, если в системе будет использоваться пассивный вариант СО.
На верхнюю панель корпуса можно установить дополнительный вентилятор и даже более того – есть возможность крепления двух 140 мм вентиляторов. Как и положено, решетка закрыта съемным противопылевым фильтром, выполненным из мелкоячеистой пластиковой сетки.

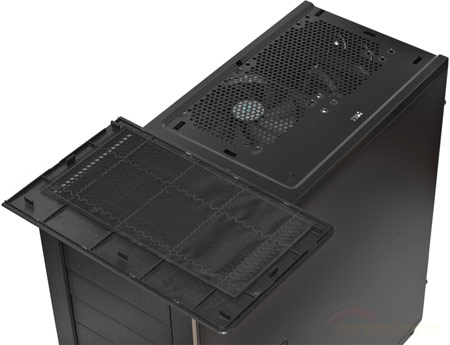

Верхняя вентиляционная решетка съемная, чтобы ее изъять, достаточно ее отщелкнуть и снять. Стоит обратить внимание на довольно крупные отверстия на решетке, диаметр которых составляет 5 мм. Налицо меньшее сопротивление воздушному потоку. Хотя с внутренней стороны она оборудована мелкоячеистой пластиковой сеткой, которая прочно приклеена. Сетка служит противопылевым фильтром и может прилично «сажать» воздушный поток. Ее наличие вполне оправданно при штатном расположении вентилятора на вдув, но если пользователь захочет использовать вентиляторы на выдув, то сетку очень желательно удалить.

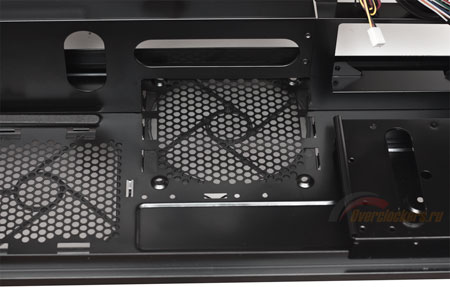

Наконец, еще один вентилятор можно опционально установить на днище корпуса, где предусмотрено соответствующее место. Разумеется, он устанавливается на вдув, а расположенный в этом месте с наружной стороны съемный противопылевой фильтр будет препятствовать проникновению внутрь корпуса пыли. Его применение полезно при использовании в системе мощной видеокарты.
Итак, закончив с корпусом, пора переходить к практической части – непосредственно самому тестированию.
