Внешний вид и дизайн
Пора переходить непосредственно к изучению главного подопытного - корпуса SilverStone Temjin TJ04-Evolution.

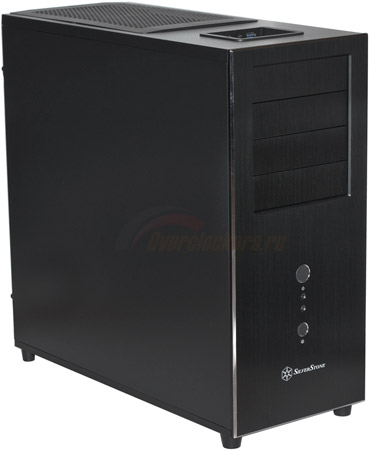

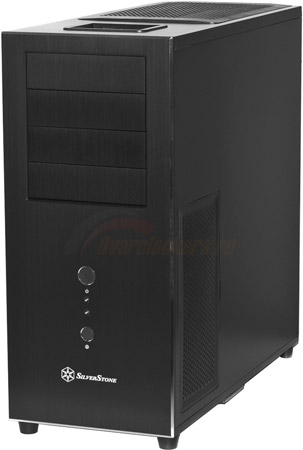

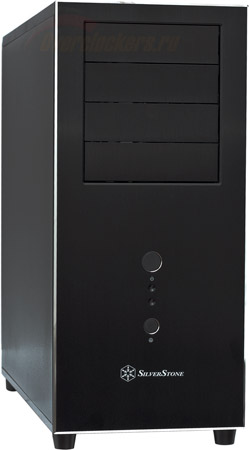

Он построен по башенному типу и наделен форм-фактором ATX Midi Tower. Габариты – 214 мм в ширину, 489 мм в высоту и 489 мм в глубину, вес – 9.6 кг. Дизайн Temjin TJ04-E – стандартный классический, сочетающий в себе прямые линии и строгие формы. И хотя сегодня производители взяли моду создавать корпуса вызывающего дизайна, классический стиль все равно остается наиболее распространенным.
Temjin TJ04-E почти целиком выполнен из стали толщиной 0.8 мм и окрашен черной матовой краской – как снаружи, так и внутри. В отличие от внутреннего окраса, где краска лежит гладко, снаружи покрытие шершавое.
реклама

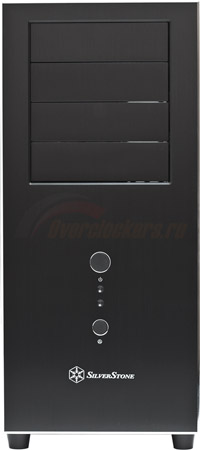

Фронтальная панель нового продукта SilverStone - наиболее привлекательная часть корпуса. Она выполнена из алюминия толщиной целых 7 мм и анодирована в черном цвете. Дополнительный стильный вид ей обеспечивает легкая отделка «под асфальт». По периметру панель украшена декоративной серебристой блестящей рамкой, которая образована в результате среза металла под углом 45 градусов.
Какая-либо перфорация на лицевой панели отсутствует. Хотя здесь она и не востребована, поскольку накачка воздуха внутрь системного блока и охлаждение жестких дисков обеспечивается с правой боковой стороны корпуса в поперечном направлении.
Верхнюю половину фронтальной панели занимают отсеки для 5.25-дюймовых устройств, которых здесь можно насчитать в количестве четырех штук. Они закрыты глухими заглушками, выполненными в том же стиле, что и лицевая часть. Присутствует возможность трансформировать один 5.25-дюймовый отсек в один 3.5-дюймовый при помощи специальной панели, входящей в комплект поставки.
В нижней половине находятся круглые кнопки управления компьютером – кнопка подачи питания и кнопка перезагрузки, выполненные из алюминия. И хотя внешний вид кнопок и их размер почти одинаков, они подписаны, поэтому ошибиться с ними будет сложно. Разве что в темноте.
реклама
Под кнопкой включения компьютера расположены один над другим два миниатюрных светодиода, сигнализирующие подачу питания и работу дисковой подсистемы. Ненавязчивое синее свечение не сильно утомляет глаза. Светодиоды расположены таким образом, что исходящий от них свет получил форму направленного пучка, поэтому со стороны 45 градусов и больше свечение почти незаметно. Но если корпус расположен «фронтом» к пользователю, то стоит запастись солнцезащитными очками.
Порты для подключения внешних устройств расположены на верхней панели Temjin TJ04-E, в передней ее части. Из интерфейсов здесь присутствуют два USB 3.0 и пара разъемов для наушников и микрофона (поддерживаемый стандарт - HDA). Стандартный набор, ничего больше. Стоит обратить внимание, что порты находятся в небольшой выемке.

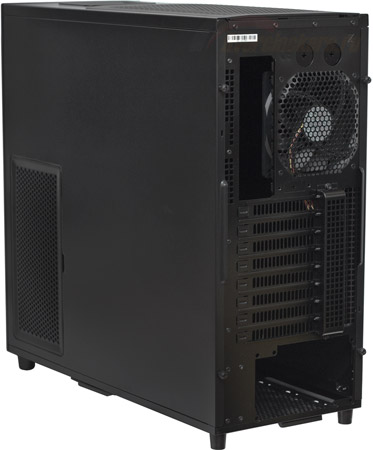

Задняя панель стандартна для корпусов с нижним расположением блока питания. В нижней части - отсек для БП, а вся средняя часть занята слотами для устройств расширения, которые закрыты съемными перфорированными заглушками. Всего слотов – восемь. Кроме того, центральная часть дополнительно испещрена справа отверстиями, предназначенными для улучшения вентиляции корпуса.
Верхняя часть занята вырезом под I/O заглушку материнской платы и здесь же находится вытяжной 120-мм вентилятор. Отверстия на вентиляционной решетке в меру крупные, особых проблем воздушному потоку они создавать не должны. Наконец, в самом верху можно видеть два отверстия для вывода шлангов системы жидкостного охлаждения. Изначально они закрыты одноразовыми металлическими заглушками, в этом случае применение резиновых лепестковых вставок было бы гораздо лучшим решением.

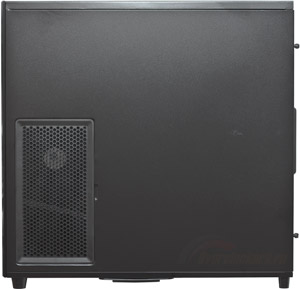

Правая боковая панель по большей части глухая, присутствует лишь вентиляционная решетка напротив корзины для жестких дисков. Расположенный на ней вентилятор охлаждает «винчестеры», направление воздушного потока – внутрь корпуса. Левая боковина, напротив, полностью глухая, какие-либо вентиляционные решетки на ней отсутствуют. Хотя здесь не помешало бы отверстие напротив видеокарты, чтобы улучшить охлаждение последней.
Как уже упоминалось, на рынке присутствуют две вариации Temjin TJ04-E. Второй вариант оборудован прозрачным акриловым окном, которое размещается на левой боковой панели корпуса. Название модели с окном несколько иное – присутствует литера «W».
Отличительной особенностью верхней панели корпуса является больших размеров вентиляционная решетка, которая занимает две трети всего места панели. Сюда можно установить до двух 120 мм или 140 мм вентиляторов для увеличения эффективности охлаждения внутренних компонентов. Изначально присутствует только один 120-мм вентилятор, второй может быть установлен опционально.
В отличие от большинства других корпусов, где верхний вентилятор функционирует на выдув, в Temjin TJ04-E разработчики сделали его работающим на вдув. При работе он призван обдувать внутренние компоненты и создавать дополнительное давление внутри корпуса. Как и положено, вентиляционная решетка закрыта съемным противопылевым фильтром, выполненным из мелкоячеистой пластиковой сетки.
Противопылевые фильтры присутствуют и на нижней панели корпуса. Ими закрыты две расположенные здесь вентиляционные решетки: одна для блока питания и одна для нижнего вентилятора.

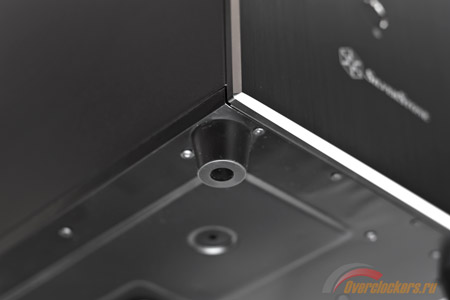

Опорой системному блоку служат четыре круглые узкие ножки, выполненные из пластика и привинченные к днищу корпуса посредством винтов. Высота ножек – 20 мм.
