Изготовление
В принятой концепции отсутствует гибкий шлейф, поэтому технология сборки устройства будет весьма простой.
Вначале надо отрезать от ненужной платы PCI ее разъем, по уровню чуть выше желтого покрытия. Запас «чуть выше» будет использован на выравнивание и шлифовку. При отделении зоны разъема единый блок развалится на две части – длинную и короткую. Перед резкой обратите внимание, блоки контактов не симметричны – расстояние от края платы до крайнего контакта различно в центральной и внешней части. Если этот момент пропустить, то собранный переходник не будет четко отъюстирован в слоте и может немного смещаться (появится люфт). Неверного замыкания это не вызывает, но неприятно.
После обрезки и выравнивания следует опаять контакты на 1.5-2 мм, то есть просто пройтись жалом паяльника по краю платы. Контактирующая зона хорошо видна по следам на дорожках – туда припой ни в коем случае не должен попасть, иначе плату на выброс! Если припой перейдет на контактные проволочки разъема PCI, то «всё». Будьте аккуратны, это не трудно. Необходимо использовать такое количество припоя, чтобы на поверхности осталось его небольшое количество. Именно небольшое. На данном этапе легко контролировать количество нанесенного материала, а вот при последующем припаивании выводов это осуществить сложнее.
С флюсом не церемоньтесь – все равно его придется использовать многократно и последующей чистки контактов не избежать. Затем на каждый второй вывод припаивается тонкий проводок, я использовал обмоточный провод 0.15 мм. На фотографии монтаж выполнен только с одной стороны.
реклама
Припаивание проводников хорошо бы производить специальным паяльником с тонким жалом. Но, если таковой отсутствует, можно воспользоваться обычным «100-ваттным» сетевым паяльником. Для выполнения столь тонкой пайки придется его слегка улучшить – намотать на жале несколько витков одножильным медным проводом небольшого диаметра (0.8-1.5 мм) и его «хвостиком» выполнять процедуру пайки. Пару раз попадал в подобное положение – надо было сделать тонкую работу, а инструмент неподходящий. Способ с проволочкой работает. Одно «но», наносить припой таким жалом крайне трудно, у него недостаточно мощности для расплавления большой массы припоя. Поэтому, в технологии монтажа предусматривается предварительное нанесение достаточного количества припоя на платку. И не жалейте флюса!
После припаивания всех проводников можно перейти к выпиливанию блока из двух разъемов PCI. Впрочем, эти стадии изготовления можно переставить местами, технологичность не изменится.
В качестве донора выступила материнская плата Intel.
Одно интересное наблюдение – если материнская плата произведена фирмой Intel, то трассировка PCI выполняется в верхнем слое, другие фирмы обычно располагают трассы в нижнем слое. Как мне показалось, первый вариант более подходит для нашей задачи – цепи лучше видны, а устанавливаемый соединитель PCI не «ляжет» на трассы. Впрочем, это мелочи.

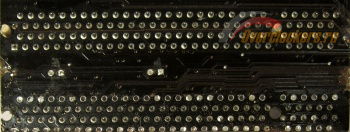

Следующей стадией является удаление разъема PCI, но «выпаивать« его не стоит – средние выводы нам еще пригодятся. Мне не трудно снять его «нормально», благо есть паяльная станция, но так действительно будет лучше. Заранее прошу извинить за варварство, но оно полезно – разъем следует выломать из платы, при этом выводы следует сохранить, хоть и можно от души помять. После изуверства надо выпаять внешние ряды контактов и крайне желательно убрать из отверстий припой. Получится примерно следующее:
Шина PCI идет «между» слотами, поэтому все трассы, идущие «вдоль» разъемов, нас не интересуют и их можно удалить (поддеть острым ножом и далее воспользоваться пинцетом или кусачками).
реклама

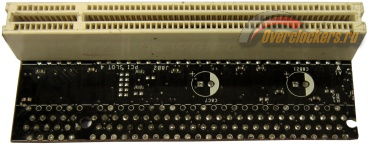

Верхняя сторона платы тоже требует небольшого внимания.
Сверху могут быть установлены какие-нибудь элементы. Крупные компоненты и резисторы надо удалять в обязательном порядке, а вот небольшие керамические конденсаторы можно и оставить. На рисунке показана стадия с уже удаленными средними рядами выводов, и это была моя ошибка – последующая пайка стала гораздо сложнее.
Есть один важный момент, который должен быть соблюден в обязательном порядке – края платы требуется обработать абразивным кругом или мелкой наждачной бумагой. На печатной плате много слоев и они весьма тонкие:
Если пропустить эту стадию обработки, то на краях платы может быть замыкание цепей, чаще всего на землю. Особенно страдают шины питания – они довольно широкие и располагаются прямо над (под) шиной земли. При моем изготовлении так и случилось, цепь +5 В замыкалась на землю. Если бы я не проверил, то установка переходника в материнскую плату привела бы к соединению силовой цепи 5 В на землю через довольно тонкие проводники разъема PCI. Скорее всего, это закончилось бы крайне печально, поэтому я очень настаиваю на обязательности обработке краев платы! Увы, это неизбежная «плата» за использование готовой печатной платы.
Итак, настала пора вернуться к средним рядам выводов, которые столь благоразумно были оставлены, и вовсе не случайно – на них будет крепиться соединительная плата. Сами контакты выходят из платы совсем немного, но этого вполне достаточно для надежного соединения. Одна незадача – между рядами порядка 2.5 мм, а нам надо чуть меньше двух миллиметров (1.6 мм платы + слой припоя). Впрочем, эту беду легко исправить подгибанием выводов к центру.
Не забудьте потом проверить, что соединительная плата туда поместится, для чего лучше воспользоваться той платой PCI, с которой спиливали разъем. Пробовать на самой соединительной плате рискованно, припаяно много тонких проводников и их легко запутать или оторвать. Когда я собирал переходник, то удалил все проволочки снимаемого разъема PCI, в результате чего пайка средних рядов к платке сопровождалась их периодическим выпаиванием и выскакиванием кусочков выводов из платы – они маленькие и хорошо приклеиваются припоем к жалу паяльника. Лучше выводы обрезать уже после пайки.
Теперь можно разобраться с трассами цепей INTx. А именно – отрезать трассы от этих выводов платы. Можно перенести данную процедуру и на потом, только установленная соединительная плата будет мешаться.
Ставим обе части соединительной платы, длинную и короткую, припаиваем средний ряд выводов. Надеюсь, не надо напоминать, что две эти части разъема должны стоять очень точно? После проверки, насколько удачно данное устройство входит в слот PCI и нет ли проблем, можно запаять и проводники.

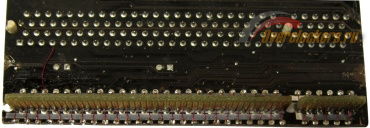

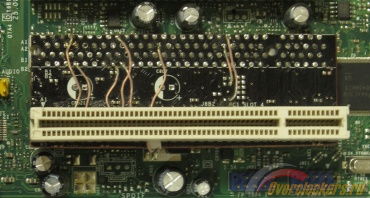

В результате получится нечто подобное:
Один проводник не припаян – это А6 (INTA). Оставил его, он может пригодиться при соединении цепей INTx.
Далее следует обычная и нудная процедура прозвонки. Все одноименные выводы должны соединяться, но не замыкаться с чем-либо еще. Исключение составляют неподключенные цепи (отмечены прочерком в таблице) и ряд цепей, которые не используются в нормальном режиме работы PCI плат – они замкнуты на питание. К последним относится интерфейс JTAG:
- TRST, TMS, TDI, TCK – питание «+5 В».
- TDO – свободный вывод.
Сама процедура прозвонки цепей весьма нудная и если под рукой нет мультиметра с данным режимом измерения сопротивления, то лучше собрать цепь из светодиода, резистора, источника питания (или пары батареек) и двух иголок. Щупы мультиметра довольно грубы и плохо подходят для выполнения операции, а вот иголки «самое то» – и окисел продавят, и в разъем PCI залезть позволят.
реклама
После устранения найденных ошибок и окончательной пропайки не забудьте тщательно снять остатки флюса с контактирующих поверхностей, ведь от этого зависит качество и надежность работы устройства.
Оценка соответствия заданным условиям
Переходник сделан, осталось проанализировать, удалось ли соблюсти все те характеристики, что закладывались в устройство.
Установка в материнскую плату показала, что в разъеме переходник держится достаточно устойчиво, расстояние между слотами соблюдается.
Над последним разъемом материнской платы есть достаточный зазор, самопроизвольного замыкания не произойдет.
Единственно, что плохо, и в этом моя вина – использовался слишком толстый провод для коммутации цепей INTx. Зазор от видеокарты до PCI слота всего 3 мм и я его несколько превысил. Проверка в системном блоке показала, что видеокарта встает на свое место и защелка слота PCI Express срабатывает, но уже с некоторым трудом. Надо бы переделать, но… «лучшее – враг хорошего». Если будете повторять конструкцию, то учтите мою ошибку.
После установки видеокарты переходник оказался зажат между слотом PCI и дном системы охлаждения, причем довольно прочно, без шевеления, и дополнительного крепления не потребовалось.
Разъем PCI переходника оказался на 17 мм выше своего обычного расположения, поэтому устанавливаемая плата будет смещена на эти 17 мм вверх. Для фиксирования платы на корпусе достаточно поставить стойку 17-18 мм с внутренней резьбой М3 и привернуть двумя винтами М3 в корпус и плату, за обычное отверстие крепления. Если не прилагать на плату больших усилий, то она держится достаточно прочно, люфт отсутствует.
Если говорить о качестве работы электроники, то к ней нет никаких претензий – устройство работает точно так же, как и до переноса, непосредственно в материнской плате. В качестве дополнительной платы PCI использовалась звуковая карта Creative Sound Blaster X-Fi XtremeGamer.
Выводы
Переходник обеспечивает заданные характеристики, как с электрической, так и с механической точки зрения. Время выполнения довольно значительное, около одного рабочего дня, и вызвано банальной причиной – уж очень много контактов.
Стоит ли тратить на него свое время? Если у вас «неудачная» материнская плата (которых становится все больше и больше) и нет желания расставаться с любимой платой PCI, то стоит. Увы, альтернативы нет. В остальных случаях - «овчинка выделки не стоит».
P.S. По вопросам работы рубрики «Сделай сам» обращайтесь в эту ветку конференции.
