Возможности BIOS Setup
BIOS Setup данной платы может показаться многим оверклокерам чрезвычайно знакомым. Это и неудивительно. По наполнению и функционалу он практически идентичен тому, что рассмотрен в обзоре ASUS P8Z77-V Deluxe. Что касается дизайна (темно-красный фон с контрастными белыми и желтыми надписями), здесь все очень похоже на другие продукты линейки ROG.
Возвращаясь к сравнению с Deluxе, отмечу, что различия можно пересчитать по пальцам. Причем большинство из них столь незначительны, что не стоят вашего внимания – небольшие изменения в расстановке разделов, добавление или удаление отдельных пунктов во второстепенных меню, что вызвано конструктивными особенностями плат (разной конфигурацией разъемов расширения и контроллеров интегрированной периферии). В общем, ничего капитального.
Поэтому предположу, что будет разумным подробнее остановиться на главном «разгонном» разделе, а в отношении других пунктов меню ограничиться скриншотами, дабы не утомлять читателя «повторением пройденного».

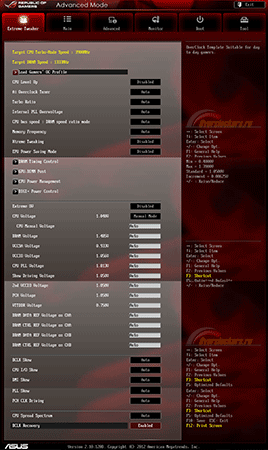

В отличие от «обычных» плат ASUS, здесь после нажатия кнопки Del пользователь попадает прямиком в основное разгонное меню (без промежуточных экранов, где предлагается выбрать вариант отображения BIOS - Basic/Advanced).
Раздел велик, так что волей-неволей его приходится прокручивать (для этого удобно использовать колесо мышки).
реклама
Структура в сравнении с Deluxe изменений не претерпела. Сверху расположены строки «Target Speed», ниже - ряд основных настроек и «ярлыков» для входа в подразделы.
Регулировка напряжений вынесена в основное меню.
параметра |
значение, В |
значение, В |
изменения, В |
CPU Manual Voltage |
|
|
|
CPU Offset Voltage |
|
|
|
iGPU Manual Voltage |
|
|
|
iGPU Offset Voltage |
|
|
|
DRAM Voltage |
|
|
|
VCCSA Voltage |
|
|
|
VCCIO Voltage |
|
|
|
CPU PLL Voltage |
|
|
|
PCH Voltage |
|
|
|
DRAM Data REF Voltage (по каналам) |
|
|
|
DRAM CTRL REF Voltage (по каналам) |
|
|
|

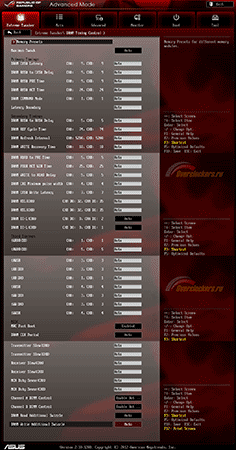

По перечню и пределам изменения настроек плата практически не отличается от Deluxe. То же можно сказать и о наборе задержек оперативной памяти.
Список получился очень внушительным, в этом плане ASUS до сих пор впереди планеты всей.
параметра |
значение |
значение |
|
||
DRAM CAS Latency |
|
|
DRAM RAS to CAS Delay |
|
|
DRAM RAS PRE Time |
|
|
DRAM RAS ACT Time |
|
|
DRAM COMMAND Mode |
|
|
|
||
DRAM RAS to RAS Delay |
|
|
DRAM REF Cycle Time |
|
|
DRAM Refresh Interval |
|
|
DRAM WRITE Recovery Time |
|
|
DRAM Read to PRE Time |
|
|
DRAM FOUR ACT WIN Time |
|
|
DRAM WRITE to READ Delay |
|
|
DRAM CKE Minimum Pulse width |
|
|
DRAM CAS Write Latency |
|
|
DRAM RTL (CHA) |
|
|
DRAM RTL (CHB) |
|
|
DRAM IO-L (CHA) |
|
|
DRAM IO-L (CHB) |
|
|
|
||
tWRDR (DD) |
|
|
tRWDR (DD) |
|
|
tRWSR |
|
|
tRR (DD) |
|
|
tRR (DR) |
|
|
tRRSR |
|
|
tWW (DD) |
|
|
tWW (DR) |
|
|
tWWSR |
|
|
|
||
MRC Fast Boot |
|
|
DRAM CLK Period |
|
|
Transmitter Slew (CHA) |
|
|
Transmitter Slew (CHB) |
|
|
Reciever Slew (CHA) |
|
|
Reciever Slew (CHB) |
|
|
MCH Duty Sense (CHA) |
|
|
MCH Duty Sense (CHB) |
|
|
реклама

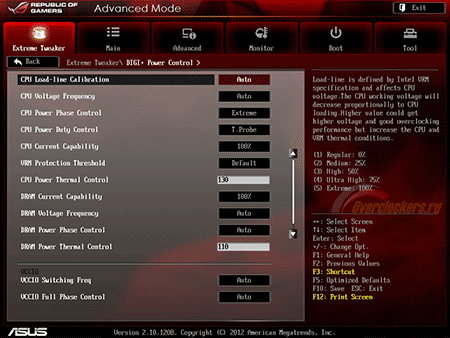

Такого количества настроек хватит для любых экспериментов по разгону DDR3. Регулировка параметров работы подсистемы питания вынесена в подраздел DIGI+ Power Control.
А вот раздел Power Management гораздо менее содержателен.

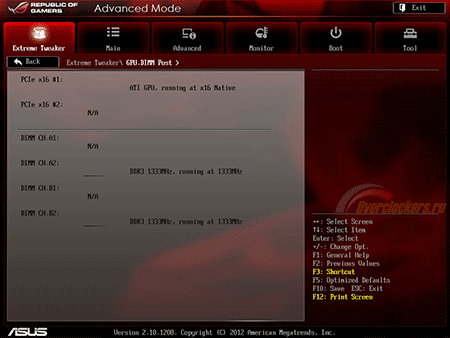

Раздел GPU DIMM Post, который отсутствовал на Deluxe, предоставляет пользователю информацию о подключенных видеокартах и модулях оперативной памяти.

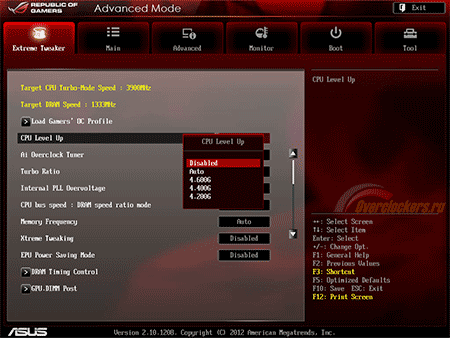

Других существенных отличий от рассмотренной ранее платы замечено не было. Стоит упомянуть разве что систему CPU Level Up, которая предложила для стендового процессора Core i7-3770K интересные варианты авторазгона с по-настоящему серьезным повышением частоты.

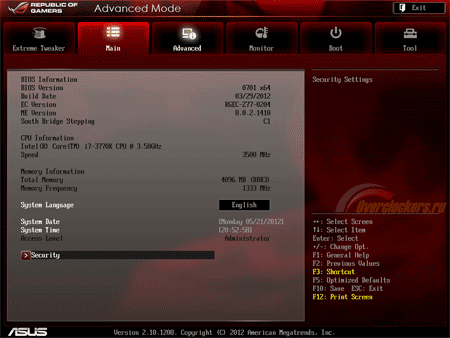

Раздел Main:

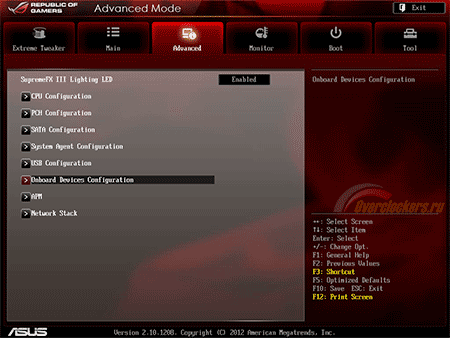

Раздел Advanced c обширным внутренним меню:

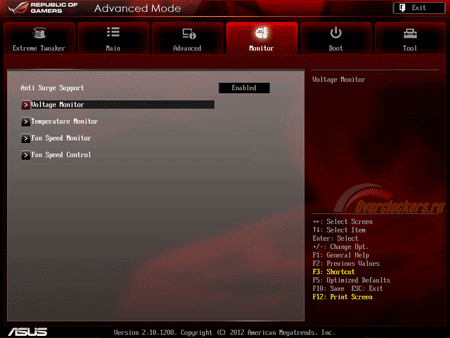

Еще одно существенное отличие – компоновка раздела Monitor. На рассмотренной ранее плате он приводился в виде общего списка, здесь же все данные рассортированы по нескольким вкладкам.

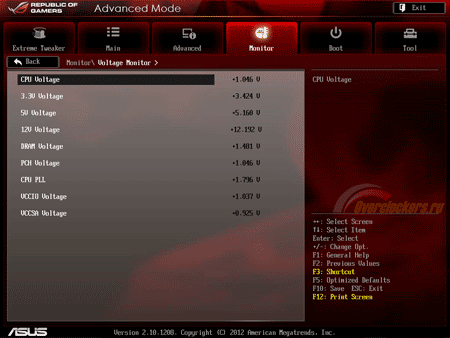

Первая из них называется Voltage Monitor, здесь отображаются данные по всем основным напряжениям.
реклама

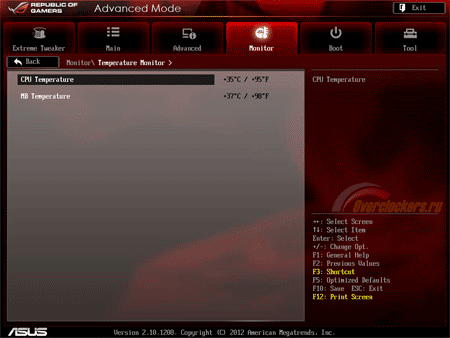

Вкладка Temperature Monitor максимально лаконична:

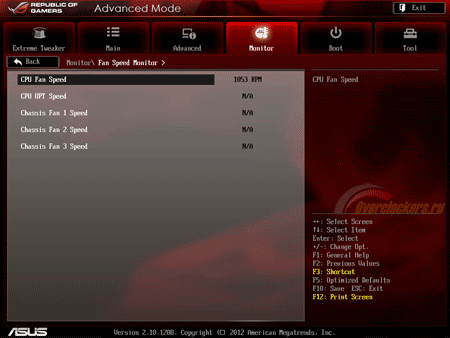

Вкладка Fan Speed Monitor позволяет в реальном времени отслеживать обороты вентиляторов.

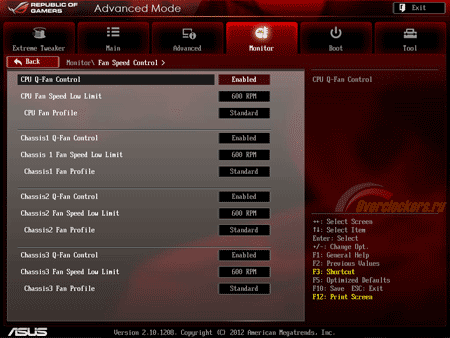

Регулировку скорости вращения можно произвести в следующей вкладке Fan Speed Control. Правда, как уже отмечалось ранее, для этого гораздо рациональнее пользоваться утилитой Fan XpertII, дающей поистине выдающиеся возможности по точной настройке оборотов и их «привязке» к температуре.

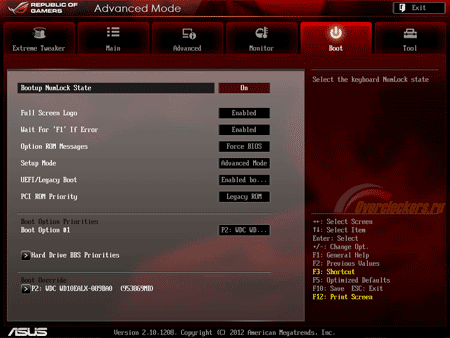

Раздел Boot:

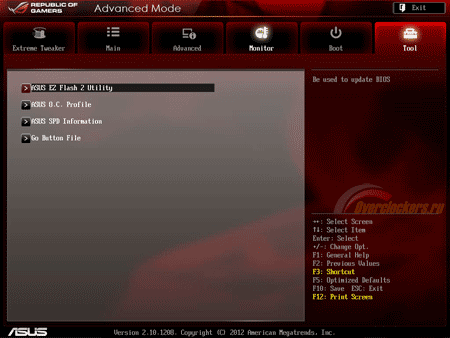

И, наконец, раздел Tool. Здесь можно отметить наличие дополнительной вкладки Go Button File. В этом подразделе можно задать перечень параметров системы, которые будут автоматически загружены при нажатии кнопки GO на текстолите (своеобразная «страховка», позволяющая не просто «обнулять» BIOS в случае неудачного разгона, а отступать на шаг назад к заведомо рабочим значениям).
Можно отметить, что, несмотря на оригинальное оформление, BIOS Setup данной модели по функционалу не отличается от тех, что «прошиваются» на стандартные платы ASUS (по крайней мере, если сравнивать с весьма продвинутой Deluxe последнего поколения). Хотя вряд ли это можно считать недостатком, придраться не к чему, настроек более чем достаточно для тонкой регулировки параметров системы и успешного проведения разгона.
