Дизайн и возможности платы

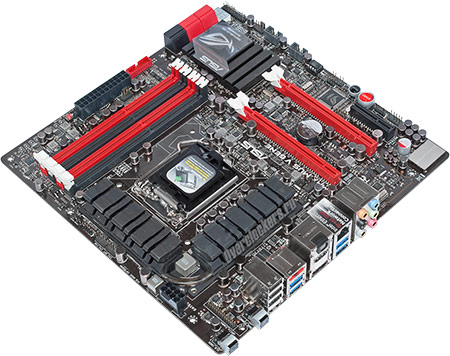

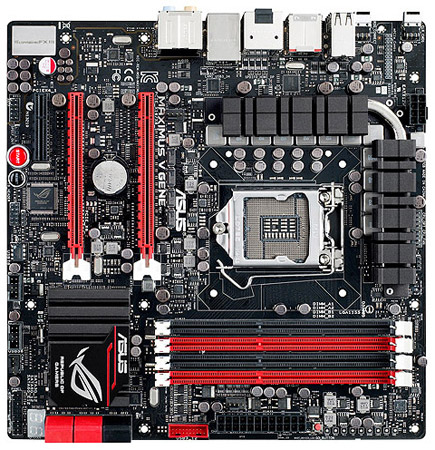

Материнская плата выполнена в форм-факторе mATX на квадратном листе текстолита со стороной 244 мм.
На дизайне можно отдельно не останавливаться. Контрастное сочетание красного и черного – характерный признак всех продуктов серии ROG (как материнских плат, так и видеокарт с оригинальной системой охлаждения).
В целом данная модель выглядит аккуратно выполненным законченным продуктом, отдельное «спасибо» дизайнерам ASUS за отсутствие аляповатых радиаторов в виде пистолетов или просто гротескных «зубастых» конструкций, которые в последнее время вошли в моду. Здесь все серьезно.
реклама
Стоит обратить внимание на конфигурацию разъемов задней панели. Между двумя кнопками, расположенными левее стоек с разъемами, легко заметить «посадочное место» для дополнительной карточки расширения – она устанавливается именно сюда, а на «заглушке» IO для задней стенки корпуса предусмотрены соответствующие вырезы.

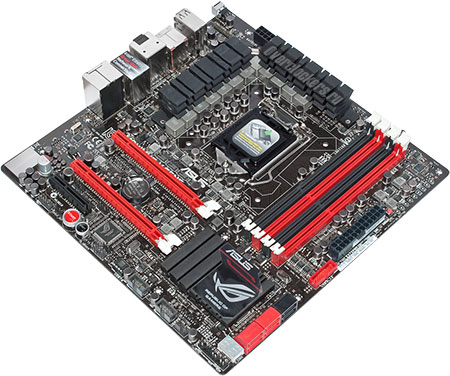

В остальном интересных черт при внешнем осмотре можно отметить не так много. Единственное, что привлекает внимание – плотность расположения элементов, пустых мест на текстолите практически нет.

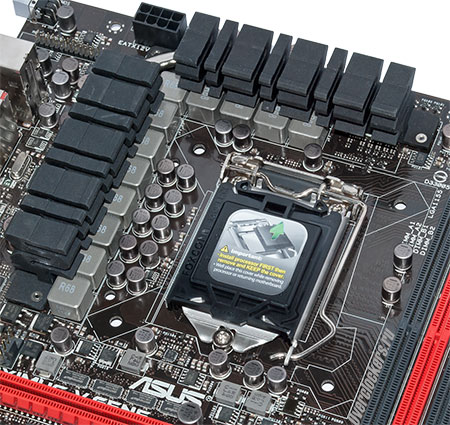

По конфигурации околосокетного пространства плата весьма напоминает другие модели ASUS с «Г-образным» расположением фаз преобразователя питания.
Самый очевидный пример – рассмотренная недавно Deluxe. У Gene приблизительно то же расстояние от рамки сокета до радиаторов и модулей оперативной памяти; однако по совместимости с крупными моделями кулеров эта плата выглядит даже предпочтительнее из-за меньшей высоты теплорассеивателей. В общем – особых проблем можно не опасаться, единственный минус – характерный «закуток» в углу (в нем расположено одно из крепежных отверстий), подобраться к нему пальцами непросто – мешают радиаторы.
реклама

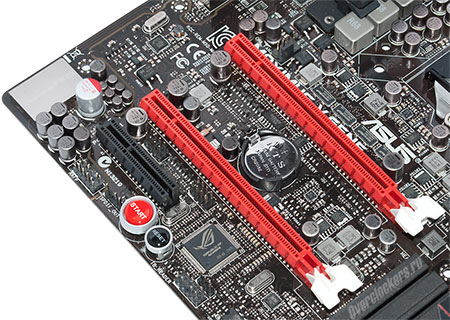

Технически на платах форм-фактора mATX может быть распаяно до четырех разъемов расширения, однако конструкторы ASUS решили ограничиться только тремя:
Место еще одного разъема заняла батарейка и некоторые второстепенные элементы конструкции. Да, три слота – это совсем немного, но с учетом их типа и расположения пользователь получает схему, фактически оптимальную для «типичного игрового компьютера».
Судите сами. На плате есть два длинных разъема PCI-e, пригодных для установки современных видеокарт. Они расположены через один, а это значит, что на Maximus Gene можно создать очень приличную систему SLI/Crossfire из двух двухслотовых ускорителей (это общепринятый формат для современных «референсов» топ-класса).
Правда, при установке «впритык» работа систем охлаждения видеокарт может быть затруднена, вот почему на многих полноразмерных платах последних лет разъемы располагают через два. Однако для компактного решения и описанный вариант выглядит вполне приемлемым. Следует учитывать, что игровой компьютер с двумя графическими адаптерами является экзотикой. Не сказать, чтобы таких систем было мало, но в процентном отношении их доля ничтожна по сравнению с количеством обычных игровых PC, использующих одиночный ускоритель.
При такой конфигурации системы Gene и вовсе обеспечивает оптимальную функциональность. Расположение разъемов позволяет использовать как двухслотовую, так и трехслотовую видеокарту. При этом открытым остается дополнительный разъем PCI-e 4x, в который можно установить дискретную аудиоплату или, к примеру, RAID-контроллер.
И все-таки, нельзя не признать, что по возможностям работы с картами расширения данная модель заметно уступает полноразмерным аналогам. Такова цена компактности. Хотя с моей точки зрения, и этих возможностей вполне достаточно для создания типичного игрового компьютера.
Подавляющее большинство пользователей сегодня либо вообще не применяют дополнительных плат расширения (благо почти все, что нужно, и так распаяно на текстолите в виде «интегрированной периферии»), либо ограничиваются единственной дополнительной платой (самый характерных пример – «аудиофильская» звуковая карта, которую используют многие обладатели по-настоящему качественной акустики). Для подобных систем Gene предоставляет фактически те же возможности, что и полноразмерные аналоги. Зачем переплачивать за дополнительные слоты, если они все равно не задействованы?
Конечно, среди читателей наверняка отыщутся оверклокеры, использующие куда больше дополнительных устройств, но, опять-таки, напомню, что в данном случае речь идет именно о типичном компьютере, а его с помощью Gene можно построить без особых проблем.
Что касается формулы подключения – ближайший к сокету CPU разъем поддерживает соединение PCI-e 16x (версии интерфейса PCI-e 2.0 и 3.0, для реализации последнего необходим 22 нм процессор Ivy Bridge), второй длинный слот работает как PCI-e 8x; при организации системы SLI/Crossfire формула выглядит как PCI-e 8x+8x. Крайний слот черного цвета всегда работает в режиме PCI-e 2.0 4x.
Четыре 240-контактных разъема DIMM – общепринятый стандарт для платформы LGA 1155 (меньше – два – бывает только на ультракомпактных платах). Процессоры Sandy Bridge/ Ivy Bridge оснащаются двухканальным контроллером памяти. По два модуля на канал – с учетом широкого распространения планок по 4, а теперь и по 8 Гбайт, этого количества более чем достаточно для домашней системы любой сложности (если, конечно, в ваши планы не входит создание огромного RAM-диска, постоянная работа с несколькими виртуальными машинами или другие специфические задачи, для них есть куда более подходящая платформа LGA 2011).
По традиции, в случае использования двух планок их рекомендуется устанавливать в «цветные» слоты. На практике выяснилось, что система нормально загружается в любом случае, красные разъемы выгоднее использовать по компоновочным соображением, так как они «отодвинуты» от кулера CPU, допуская применение модулей с высокими радиаторами.
Данная модель поддерживает планки оперативной памяти с паспортными частотами 1066/ 1333/ 1600 МГц (номинал) и 1866/ 2133/ 2200/ 2400/ 2600/ 2666 МГц (последние «ровные» значения приведены для Ivy Bridge, поскольку только с этим процессором на платформе LGA 1155 доступен «понижающий делитель» BCLK/DRAM 100:125). Можно не сомневаться, что продукты серии ROG одними из первых получат поддержку самых современных наборов DDR3 с рабочей частотой 3 ГГц, обновления BIOS выходят достаточно часто.

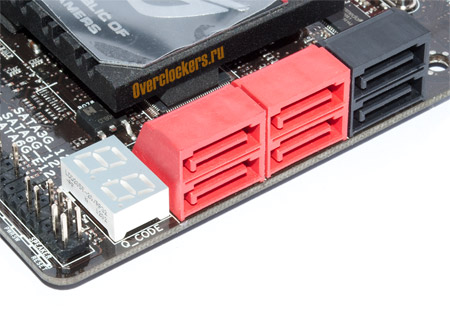

ASUS Maximus V Gene оснащена шестью разъемами SATA.
реклама
Конечно, это меньше, чем на многих полноразмерных моделях (к примеру, на недавно рассмотренной Deluxe портов было восемь), однако и этого количества вполне достаточно для того самого типичного компьютера. Не совсем обычно выглядит «привязка» разъемов. По цветовому делению ясно, что красные – это SATA 6 Гбит/с, а черные – SATA 3 Гбит/с.
Однако работу красных разъемов обеспечивает не только южный мост (хотя его возможности позволяют реализовать до четырех подключений, конструкторы связали с ним только два порта), а еще и дополнительный контроллер ASMedia. Честно говоря, мне не совсем понятно – зачем он здесь? Чуть упростив схему, и избавившись от дополнительного порта eSATA (все равно им пользуются единицы, в крайнем случае, его можно было бы включить «в параллель» с одним из SATA 6 Гбит/с), конструкторы могли бы отказаться от лишнего контроллера без снижения возможностей платы.
Подсистема питания построена по схеме 8+4+2 фазы (вычислительные ядра/ графическое ядро/ контроллер памяти). Преобразователь питания управляется контроллером, маркированным как DIGI+, хотя, проводя параллели с другими продуктами серии, можно предположить, что это микросхема ASP.
Возможно, наличие столь продвинутой подсистемы питания (не стоит забывать, что, помимо достаточно сложной общей схемы, данный преобразователь отличается огромным количеством дополнительных настроек в рамках технологии DIGI+ VRM) стоило бы записать в плюсы платы, подобная конструкция – редкость для mATX.
Однако, если вдуматься, можно понять, что даже на столь компактной «материнке» ничто не мешает разместить систему, аналогичную применяемой на любой полноразмерной флагманской модели. Ширина текстолита та же – фактически уменьшение размеров должно вызвать только сокращение количества слотов расширения. Вот почему я не хочу перехваливать Gene – да, преобразователь выглядит солидно, но не более того (к примеру, на Deluxe схема заметно сложнее).

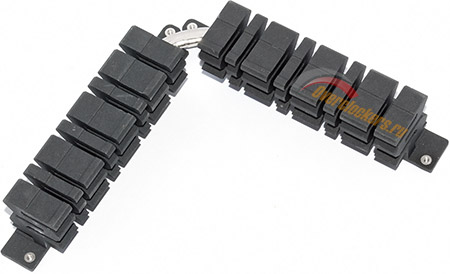

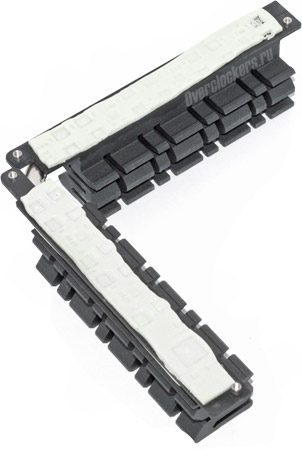

Система охлаждения платы выглядит абсолютно тривиально – никаких инженерных находок, вроде использования съемных «активных» модулей с вентиляторами. За охлаждение цепей питания отвечают два радиатора, поставленные «уголком» и соединенные между собой тепловой трубкой.
Подобную конструкцию можно увидеть на десятках системных платах. Как достоинство можно отметить разве что довольно большую массу радиаторов и развитое оребрение (правда, в верхней части ребра можно было бы сделать и более мелкими для увеличения площади рассеивания).
Контакт осуществляется через мягкие термопрокладки светло-серого, практически белого, цвета. Они очень пластичны, к тому же винты, примененные для крепежа, обеспечивают сильный прижим, вот почему корпуса силовых ключей продавливают прокладку почти до металла, что должно обеспечить неплохую теплопередачу. Также обратите внимание на то, что один из радиаторов накрывает еще и контроллер, управляющий работой преобразователя. Подобные микросхемы не подвержены особенно сильному нагреву, скорее всего, это сделано не специально, просто из-за значительной длины радиатора контроллер оказался под ним.

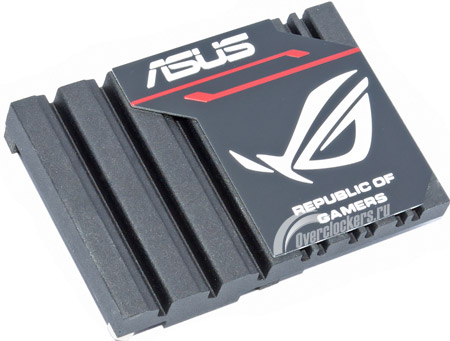

Плоский радиатор, обслуживающий южный мост, и вовсе мало чем примечателен. Это целиковая деталь-«болванка».

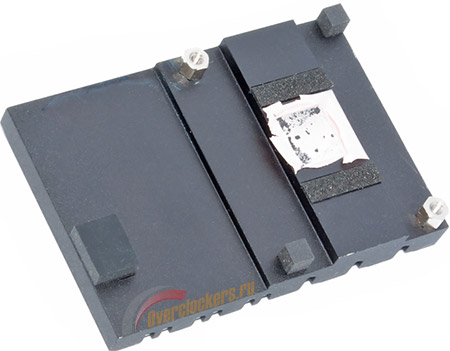

Единственный интересный момент – наличие дополнительных резиновых ножек, ограничивающих прижим и препятствующих перекосу радиатора при установке. Контакт осуществляется с помощью термопасты.
По количеству разъемов задней панели Gene не уступает многим полноразмерным решениям (и, более того, превосходит некоторые бюджетные модели «больших» плат).
Стоек с разъемами здесь всего пять. Левее расположены кнопки перепрошивки BIOS (в рамках технологии BIOS Flashback микросхему можно перепрограммировать с «флэшки», причем для этого не нужно даже включать компьютер, лишь бы было питание) и активации соединения ROG Connect. Между ними можно установить уже упоминавшуюся дополнительную карточку-расширитель, для которой предусмотрен соответствующий вырез в заглушке для корпуса.
По количеству и наименованию портов набор совсем неплох. Разъемов USB здесь сразу восемь, чего вполне достаточно даже для покупателя, активно использующего различные дополнительные устройства. Четыре разъема в стойке слева соответствуют спецификациям USB 2.0; один из них (нижний, выделен белым) предназначен для подключения ROG Connect, однако «по умолчанию» и он работает как обычный USB. Более современные порты USB 3.0 выделены синим цветом, для работы данного интерфейса используется дополнительный контроллер ASMedia.
За вывод изображения со встроенного видеоядра процессоров Intel отвечают разъемы HDMI и Display Port. Специалисты ASUS отказались от громоздких портов типа DVI или VGA, что позволило спроектировать очень компактную стойку, где также размещен оптический S/PDIF. За вывод звука по аналоговому тракту отвечает стандартный блок из шести разъемов типа «миниджек»
Кстати, звук на этой плате – особая гордость инженеров ASUS. Аудиокарта дополнительно экранирована и создана с применением качественной элементной базы. Разумеется, это стоит считать одной из сильных сторон данной модели, но субъективный тест с прослушиванием аудиофайлов (как MP3, так и Lossless) в закрытых наушниках не позволил мне составить законченное мнение об этой технологии.
Я не причисляю себя к фанатичным любителям качественного звука и не располагаю спецоборудованием или просто качественной акустикой. «Играет - и играет», не шумит, и ладно. С этой точки зрения, данная аудиокарта практически не отличается от той скромной «встройки», что распаяна, например, на стендовой P8P67 Pro.
Так что по результатам этой краткой проверки можно лишь заключить, что если вы используете компьютерную акустику среднего класса (не говоря уж о простых «спикерах» с 40 мм динамиками) или обычные бытовые наушники – оценить полезность данной аудиокарты будет непросто. В общем – штука это специфическая, и выявить ее преимущества на практике смогут далеко не все. К тому же нужно учитывать, что современные «аудиокодеки» (по крайней мере, те, что устанавливаются на добротные материнские платы среднего класса) достигли высокой степени совершенства, их возможностей и так хватает для нормального прослушивания музыки и игр без «шипения» и прочих прелестей старых моделей.
За сетевое подключение отвечает гигабитный контроллер Intel, на задней панели установлен одиночный разъем RJ-45. Работа порта eSATA обеспечивается ASMedia ASM1061.
В заключение можно отметить, что плата «по полной программе» оснащена всем необходимым для использования на открытом стенде. Помимо кнопок Power, Reset и Clear CMOS можно отметить индикатор POST-кодов и множество дополнительных светодиодов, позволяющих с легкостью выявлять проблемы при загрузке системы. Также на плате есть выходы для мониторинга всех основных напряжений (их можно обнаружить по надписям на текстолите), так что оверклокеру не придется изучать схемы используемых контроллеров, чтобы найти нужную «ногу».
Интересно, что на плате установлено сразу пять разъемов для подключения вентиляторов, причем все четырехштырьковые. Утверждать не берусь, но это очень похоже на рекорд для форм-фактора mATX.
Итак, как же можно охарактеризовать рассмотренный продукт? С одной стороны, Gene заметно уступает полноразмерным моделям по возможностям расширения (это касается, прежде всего, разъемов PCI-e, но и портов SATA здесь поменьше, чем на качественных платах ATX). С другой – высокий уровень рассматриваемой платы сомнений не вызывает.
На основе приведенных выше рассуждений о конфигурации типичного игрового компьютера, я склонен рассматривать возможности Gene как «достаточные», так что общая оценка будет все же положительной. С учетом того, что это явно нишевый продукт «не для всех», он вовсе не обязательно должен показывать оптимальные характеристики сразу по всем направлениям.
