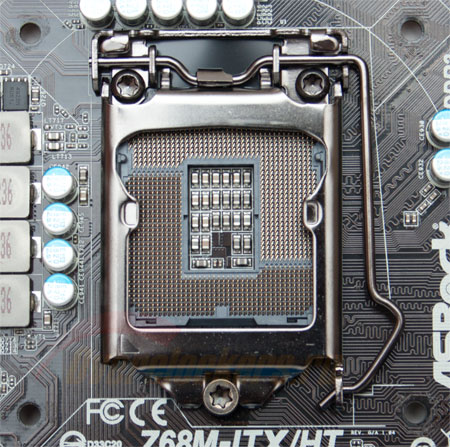

Далее следует обратить внимание на процессорное гнездо с поддержкой ЦП в исполнении LGA 1155. Оно расположено почти посередине платы, немного смещенное в нижнюю ее часть. Производитель разъема – Foxconn.

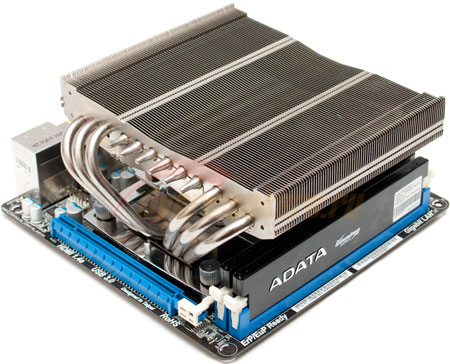

Сокет расположен достаточно близко к слоту PCI-Express, поэтому могут возникнуть проблемы с совместимостью некоторых кулеров и размещенного в слоте дискретного графического адаптера (в данном обзоре использовался Thermalright AXP-140, с ним подобных заморочек не возникало).

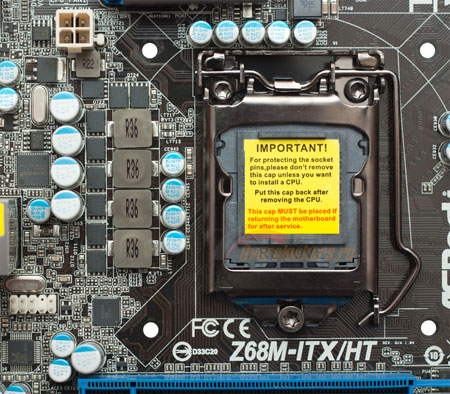

Преобразователь питания процессора включает в себя четыре фазы, построенные посредством ШИМ контроллера RT8859M (4+1+1-фазный стабилизатор). Четыре конденсатора емкостью 270 мкФ и четыре конденсатора емкостью 820 мкФ обеспечивают дополнительное сглаживание пульсации. Не густо, однако в силу своей спецификации более мощной системы питания здесь и не требуется. Ведь плата не предназначена для экстремального разгона. Подтверждает это наличие четырехконтактного 12-вольтового разъема для питания процессора (EPS12V). Его расположение - в районе преобразователя питания, недалеко от процессорного гнезда. Стоит отметить, что при установленном широком горизонтальном кулере могут возникнуть неудобства с подключением провода от блока питания.
реклама

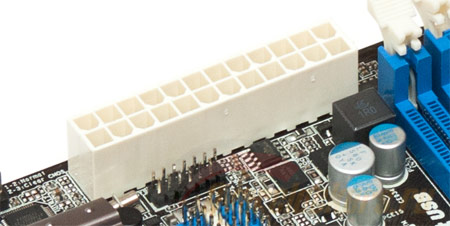

Основное питание к плате подводится через стандартный 24-контактный разъем ATX, который расположен в самой верхней части «материнки». В этом случае система охлаждения ЦП никак не мешает подключению питания.

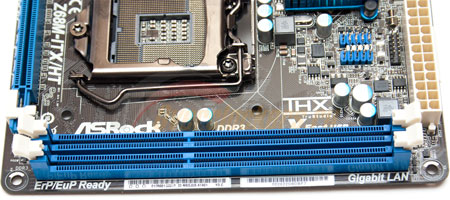

Плата оборудована двумя 240-контактными слотами DIMM для модулей DDR3 - оба синего цвета. Поддерживается двухканальный режим работы, для этого само собой необходимо устанавливать планки в оба слота. Заявлена работа DDR3 с частотой 1066/1333/1600/1866 (OC)/2133 (OC) МГц. Максимальный поддерживаемый объем памяти - 16 Гбайт (два модуля по 8 Гбайт).
Слоты снабжены защелками с двух сторон, что может затруднить установку модулей памяти или видеокарты. И в самом деле, слот PCI-Express и слоты DIMM находятся очень близко. При установленном дискретном графическом ускорителе разместить планки памяти будет проблематично... Здесь производитель явно не доглядел. Оборудуй он плату более современными слотами DIMM с односторонней защелкой, подобных проблем не возникло бы.
На плате присутствует только один слот расширения - полноценный PCI-Express x16 2.0, в который можно установить, например, видеокарту. Он расположен в самом низу платы и снабжен удобной защелкой предназначенной для удержания установленного устройства.
реклама

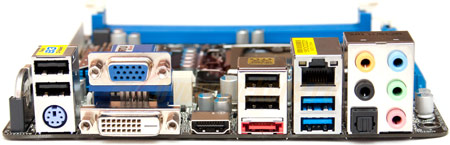

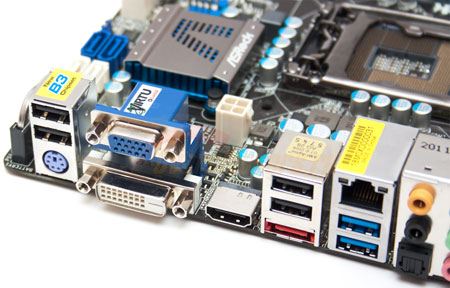

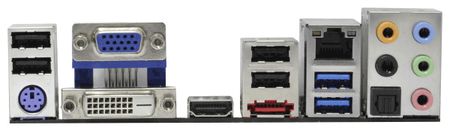

Теперь рассмотрим заднюю I/O панель ASRock Z68M-IXT/HT, приведенную на фотографии ниже. Из видеовыходов здесь присутствуют следующие порты: один D-Sub (VGA), один DVI и один HDMI 1.4a. Как видно, в наличии есть все необходимое для подключения внешних видеоустройств. Разве что отсутствует выход Dispay Port, но это совершенно не страшно. Кроме того, на панели присутствуют четыре порта USB 2.0 черного цвета, два порта USB 3.0 с характерным синим окрасом, один выход e-SATA и один сетевой порт RJ-45. Помимо всего прочего, плата наделена портом PS/2 для подключения клавиатуры. И хотя последний интерфейс на сегодняшний день уже не так востребован, иногда он может оказаться полезным. Нередки случаи, когда возникающая из-за несовместимости USB клавиатуры проблема лишает компьютера управления.

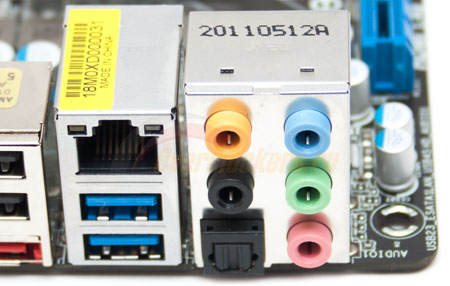

Не обошлось и без звука – на задней панели расположен массив из пяти аудиовыходов для подключения колонок в конфигурации 7.1. Есть и цифровой SPDIF.
Как можно видеть, панель довольно «наворочена» и содержит достаточное количество разнообразных портов, которым могут позавидовать некоторые полноразмерные ATX платы. Это, несомненно, плюс.
Ниже приведен более подробный перечень выходов I/O панели:
- Один D-Sub (VGA);
- Один DVI-D;
- Один HDMI 1.4a;
- Два USB 3.0;
- Четыре USB 2.0;
- Один e-SATA;
- Один PS/2;
- Один Lan (RJ-45);
- 7.1 Audio;
- SPDIF.
К плате можно подключить до пяти Serial ATA-устройств. Их поддержка осуществляется встроенным в чипсет SATA-контроллером - два порта SATA-II (3 Гбит/с) и два порта SATA 3 (6 Гбит/с). Еще один порт SATA-II выведен наружу на заднюю панель (e-SATA). Возможно создание RAID-массивов уровней 0, 1, 10, 5, поддерживается объединение SATA 3 Гбит/с и SATA 6 Гбит/с. Интерфейсы подключения SATA-устройств выделены белым и синим цветами, соответственно, два разъема белого цвета - SATA 6 Гбит/с, два синих - SATA 3 Гбит/с.
ASRock Z68M-IXT/HT поддерживает технологию Intel Smart Response (как и все основанные на Intel Z68 Express платы). Ее суть заключается в объединении накопителей HDD и SSD, то есть в возможности сделать диск SSD кэшем HDD, и тем самым существенно ускорить работу дисковой подсистемы (примерно на 20%). Работает эта технология только на операционных системах Windows 7 и Windows Vista.

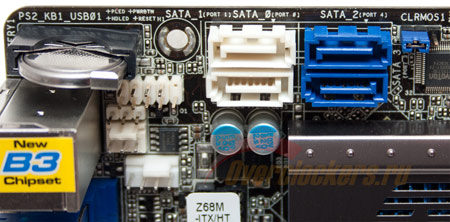

Как видно на фотографии выше, рядом с портами SATA находится перемычка обнуления CMOS, расположенная с правой стороны. С противоположной стороны расположился элемент питания, поддерживающий настройки BIOS во время отсутствия питания на плате. Причем расположение батарейки наиболее удачное – вертикальное, что позволяет при необходимости извлечь ее без труда.

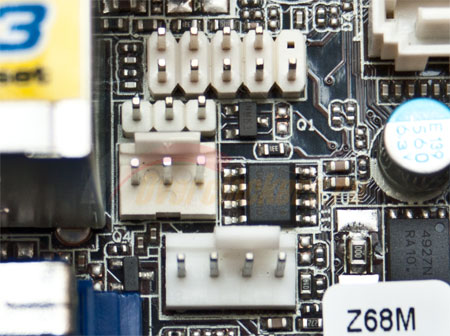

Здесь же находится панель коннекторов для подключения управления от корпуса к плате. И оба разъема для подключения вентиляторов: один из них четырехконтактный, служит для подключения процессорного кулера (PWM), другой - трехконтактный.
реклама

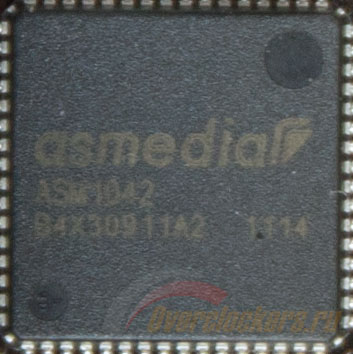

На плате реализовано восемь портов USB 2.0 и два порта USB 3.0. Все порты USB 2.0 построены посредством чипсета Intel Z68 Express, а порты USB 3.0 - при помощи стороннего контроллера ASMedia ASM1042.
Оба порта USB 3.0 и четыре порта USB 2.0 выведены на заднюю панель платы. Оставшиеся же четыре порта USB 2.0 - внутренние, и подключаются при помощи коннекторов.
Звуковая подсистема (Intel High Definition Audio) на плате реализована посредством десятиканального (7.1 + 2) HDA-кодека Realtek ALC892 . На заднюю панель материнской платы выведены пять разъемов типа mini-jack 3.5 мм и один оптический выход SPDIF.
Технология On/Off Play позволяет воспроизводить звук через динамик компьютера от внешнего устройства воспроизведения при выключенном компьютере (в режиме ACPI S5). Для этого в комплекте поставляется аудиокабель.

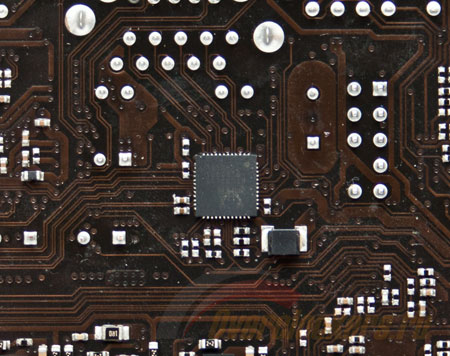

Соединение с сетью осуществляется посредством сетевого гигабитного порта (10/100/1000 Мбит/с), построенного на базе контроллера Realtek RTL8111E и под который выделена одна линия PCI-E x1. Микросхема распаяна на обратной стороне печатной платы, а сам интерфейс, как обычно, выведен на заднюю панель (RJ-45). Поддерживаются Wake-On-LAN, определение LAN кабеля, Ethernet 802.3az, а также PXE.

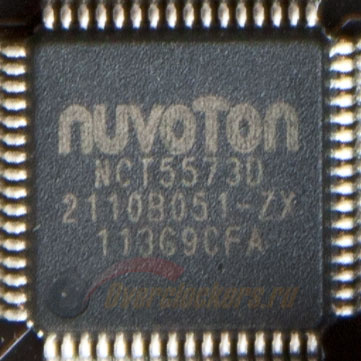

Системный мониторинг на плате реализован при помощи контроллера NuvoTon NCT5573D.
Не стоит забывать и про интегрированное в процессор графическое ядро Intel HD Graphics 2000/3000 с поддержкой Pixel Shader 4.1 и DirectX 10.1. Чтобы воспользоваться им, достаточно подключить кабель к любому из видеовыходов, расположенных на задней панели материнской платы. Наличие различных разъемов (D-Sub, DVI-D и HDMI 1.4a) позволяет подключить любой современный монитор или телевизор.
Благодаря технологии LucidLogix Virtu можно переключаться между встроенной графикой и дискретной видеокартой (например, в 2D работать на первой, а в 3D автоматически переходить на вторую). Хотя польза от такой функциональности все же сомнительна... У любой современной видеокарты есть три режима работы и в 2D ее энергопотребление минимально.
Использование встроенной графики может помочь в кодировании видео. Как заявляет производитель, видеоядро процессора Sandy Bridge позволяет на 235% быстрее справляться с поставленной задачей, нежели, например, с помощью CUDA или Stream/APP. Помогает в этом Intel Quick Sync - блок логики с фиксированными функциями, предназначенный для аппаратного ускорения кодирования видео.
