Обзор материнской платы ASRock Z68M-ITX/HT (страница 4)
реклама
Программное обеспечение
На поставляемом в комплекте с материнской платой диске содержится несколько различных программ, но главная из них - одна. Называется она ASRock eXtreme Tuner и служит по большей части для осуществления разгона из-под операционной системы, а также мониторинга различных аспектов платы.

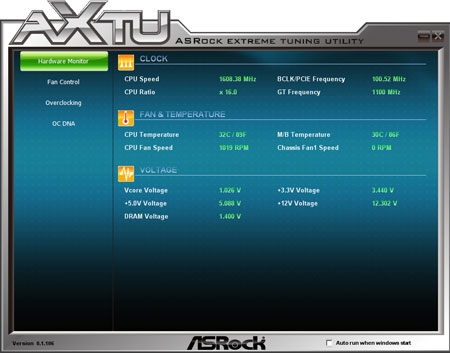

Первая закладка «Hardware Monitor», как можно догадаться, осуществляет мониторинг. Здесь отображается текущая частота центрального процессора, его множитель и частота BCLK. Также здесь можно видеть текущую частоту интегрированного в CPU графического ядра. Кроме того, отображаются температуры ЦП и системной платы, а также скорость вращения обоих подключенных вентиляторов. И наконец, показываются различные напряжения: Vcore Voltage, DRAM Voltage, +5.0V Voltage, +3.3V Voltage, +12V Voltage. В общем, стандартный мониторинг.

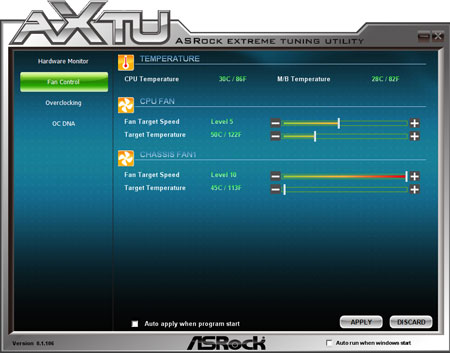

В следующей закладке под названием «Fan Control» можно регулировать скорость вращения вентиляторов. Обороты задаются в зависимости от установленного порога температуры. Кроме того, и в этой закладке можно видеть текущие температуры ЦП и системной платы.
реклама
Наиболее интересна третья закладка – «Overclocking». Здесь можно осуществлять разгон центрального процессора и графического ядра прямо из-под операционной системы в реальном времени, что очень удобно. Можно регулировать частоту BCLK, выставлять множитель процессора (с литерой «K»), разгонять встроенное графическое ядро. Из напряжений доступна только регулировка «вольтажа» на оперативной памяти. А жаль... Кроме того, при первом применении разгона процессора, систему нужно в обязательном порядке перезагружать. Впрочем, дальнейшие манипуляции перезагрузки уже не требуют. А вот при изменении частоты графического ядра перезагрузку нужно осуществлять каждый раз, что несколько обескураживает.

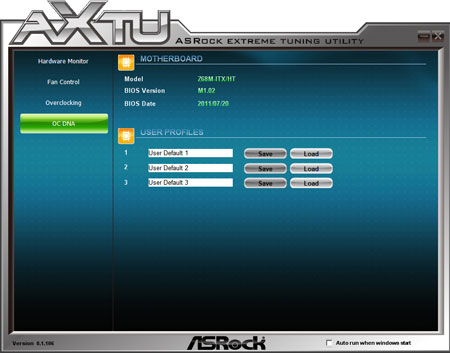

В последней закладке с названием «OC DNA» можно оперировать тремя профилями с разгоном - сохранять их или загружать по мере надобности.
Спецификации
Для лучшей наглядности основные технические характеристики ASRock Z68M-IXT/HT были помещены в таблицу и вынесены в отдельную главу. С ними можно ознакомиться ниже.
реклама

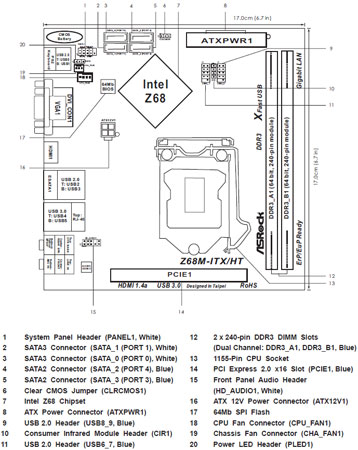

Процессор | - Поддержка процессоров Intel Core i7 / i5 / i3 в исполнении LGA 1155 - Поддержка технологии Intel Turbo Boost 2.0 - Поддержка Intel "K" процессоров - Поддержка технологии Hyper-Threading |
Чипсет | - Intel Z68 Express |
Память | - Двухканальная память DDR3 - 2 x DDR3 DIMM - Поддержка DDR3 2133(OC)/1866(OC)/1600/1333/1066 - До 16 Гбайт - Поддержка Intel Extreme Memory Profile (XMP) |
BIOS | - 64 Мбит AMI UEFI BIOS с графической оболочкой - Поддержка "Plug и Play" - Совместимость с ACPI 1.1 - Поддержка jumperfree - Поддержка SMBIOS 2.3.1 |
Графическое ядро | - Поддержка интегрированного в процессор графического ядра Intel HD Graphics - Поддержка Intel Quick Sync Video, Intel InTru 3D, Intel Clear Video HD Technology, Intel Advanced Vector Extensions (AVX) - Pixel Shader 4.1, DirectX 11 с использованием процессора Intel 22 нм, DirectX 10.1 с использованием процессора Intel Sandy Bridge - Максимальное количество памяти: 1759 Мбайт - Поддержка технологии HDMI 1.4a и разрешение до 1920x1200 @60 Гц - Поддержка DVI с максимальным разрешением до 1920x1200 @60 Гц - Поддержка D-sub с максимальным разрешением до 2048x1536 @75 Гц - Поддержка Auto Lip Sync, xvYCC и HBR (High Bit Rate Audio) с HDMI (необходим совместимый HDMI-монитор) - Поддержка функции HDCP через DVI и HDMI - Поддержка воспроизведения Full HD 1080p Blu-ray (BD) / HD-DVD через порты DVI и HDMI |
Аудио | - 7.1-канальный HD-кодек с поддержкой защиты данных (аудиокодек Realtek ALC892) - Поддержка Premium Blu-ray audio - Поддерживает THX TruStudio |
Сеть | - PCIE Gigabit LAN 10/100/1000 Мбит/с - Realtek RTL8111E - Поддержка Wake-On-LAN - Поддержка определения кабеля LAN - Поддержка энергоэффективного Ethernet 802.3az - Поддержка PXE |
Слоты расширения | - 1 x PCI Express 2.0 x16 |
Коннекторы | - 2 x SATA-II 3.0 Гбит/с, с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug" - 2 x SATA 3 6.0 Гбит/с - 1 x CIR - 1 x разъем Power со светодиодом - Разъем для подключения вентиляторов процессора/корпуса - 24-контактный разъем питания ATX - 4-контактный разъем питания 12 В - Вывод аудио на переднюю панель корпуса - 2 x USB 2.0 (поддержка до четырех USB 2.0) |
Задняя панель ввода/вывода | - 1 x PS/2 для клавиатуры - 1 x D-Sub - 1 x DVI-D - 1 x HDMI - 1 x Optical SPDIF Out - 4 x USB 2.0 - 1 x eSATA-II - 2 x USB 3.0 - 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED LED) - Разъемы HD-аудио: Задние динамики / Центр / Сабвуфер / Линейный вход / Передние динамики / Микрофон |
Функциональность | - ASRock Extreme Tuning Utility (AXTU) - ASRock Instant Boot - ASRock Instant Flash - ASRock APP Charger - ASRock SmartView - ASRock XFast USB - ASRock XFast LAN - Lucid Virtu - Технология ASRock On/Off Play - Hybrid Booster: - CPU Frequency Stepless Control - ASRock U-COP - Boot Failure Guard (B.F.G.) |
Контроль оборудования | - Датчик температуры процессора - Датчик температуры корпуса - CPU/Контроль скорости вентилятора корпуса - Возможность автоматического изменения скорости вращения корпусного вентилятора в зависимости от температуры процессора - Мультиконтроль скорости вентилятора ЦП/Шасси - Мониторинг напряжений +12V, +5V, +3.3V, CPU Vcore |
Форм-фактор | - Mini-ITX (17.0 x 17.0). |
Тестовый стенд
Для выявления разгонного потенциала материнской платы собиралась следующая система:
- Материнская плата: ASRock Z68M-IXT/HT (Intel Z68 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Радиатор: Thermalright AXP-140;
- Вентилятор: Yate Loon D14SL-12 (140 х 140 х 25 мм, ~1000 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: A-DATA DDR3-1333 AXDU1333GC4G9-2G, 2 x 4096 Мбайт (Low Voltage);
- Жесткий диск: Seagate Barracuda ST3500418AS 7200.12 SATA-2, 500 Гбайт;
- Блок питания: Enermax MODU 87+, 600 Вт;
- Монитор: BENQ FP241W (24", 1920x1200);
- Корпус: открытый стенд;
- Операционная система: Windows 7 Home Premium 64-бит.
Разгон
Сначала проводился разгон базовой частоты BCLK, затем ему подвергался центральный процессор. Разгон частот BCLK выполнялся при помощи утилиты ASRock eXtreme Tuner из-под операционной системы, а разгон процессора - посредством изменения множителя в BIOS. В процессе тестирования все энергосберегающие функции ЦП были отключены.
Материнскую плату ASRock Z68M-IXT/HT удалось разогнать по BCLK до 105.9 МГц, при дальнейшем увеличении частоты система зависала. Причем, на полученной частоте 105.9 МГц система вела себя стабильно. Итоговая частота процессора с номинальным множителем 33 составила 3495 МГц.

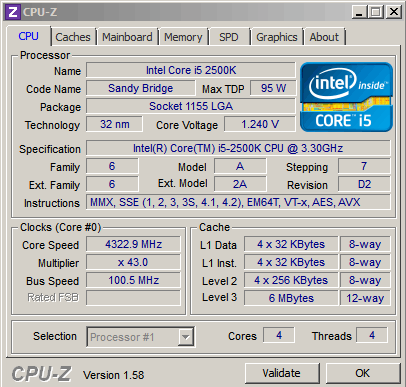

Стендовой Intel Core i5-2500K разгонялся при помощи увеличения множителя, частота BCLK не изменялась и всегда составляла 100.5 МГц (по умолчанию плата выставляет это значение). В конечном итоге его удалось разогнать до частоты 4323 МГц увеличением множителя до 43. При этом напряжение Vcore автоматически увеличивалось в простое до 1.36 В, а в нагрузке проседало до 1.24 В. Увеличение множителя до 44 приводило к рестарту системы при загрузке, а при множителе 45 стенд напрочь отказывался запускаться. Тем не менее, при частоте 4323 МГц система вела себя достаточно стабильно и за несколько часов работы во многих приложениях ни разу не зависла.
Все бы хорошо, но вот незадача. Поскольку плата сбрасывает множитель процессора до номинала при превышении TDP выше максимального для данного процессора (95 Вт), то проверить стабильность в разгоне не представлялось возможным. Даже Prime 95 (не говоря уж про «кочегара» LinX) в режиме Small FFTs «резал» частоту уже после 5-10 секунд начала теста. Стабильной работы процессора без сброса частоты удалось добиться лишь при 3800 МГц и напряжении Vcore 1.24 В.
Что в итоге? Да, относительно «больших» плат – не самые удачные процесс разгона и конечный результат. Хотя все зависит от степени загрузки процессора, и в реальных приложениях (а не синтетических «кочегарах») подобный казус будет случаться нечасто. Зато можно не переживать о системе питания процессора, выгорание транзисторов ей точно не грозит. И не будем забывать, что плата форм-фактора mini-ITX не предназначена для экстремального разгона.
Разгон интегрированного графического ядра не проводился, так как в этом нет никакого смысла.
реклама
Заключение
По результатам тестирования материнская плата ASRock Z68M-IXT/HT оставила хорошее впечатление. Основанная на флагманском наборе логики Intel Z68 Express, она наделена повышенной функциональностью, возможностью разгона центрального процессора (пусть и со своими недостатками), а также поддержкой интегрированной графики. Наличие слота PCI-Express с возможностью установки дискретного видеоускорителя позволяет создать на базе этой малышки достаточно производительный миниатюрный игровой компьютер. Хотя в первую очередь плата предназначена для создания мультимедийного центра, о чем свидетельствует комплектный пульт дистанционного управления.
Теперь немного о стоимости данной материнской платы. В московской рознице ASRock Z68M-IXT/HT можно приобрести по цене примерно 3500-3700 рублей. Я бы не сказал, что это дешево. Но если принять во внимание, что еще пару лет назад модели подобного форм-фактора стоили существенно дороже полноразмерных ATX плат, то нынешнюю цену устройства такого уровня можно назвать вполне приемлемой.
Ну а теперь приведу плюсы и минусы ASRock Z68M-IXT/HT.
Плюсы:
- Возможность разгона центрального процессора;
- Поддержка интегрированного в CPU графического ядра;
- Повышенный функционал платы;
- Наличие на задней панели выходов D-Sub, DVI-D и HDMI;
- Пульт дистанционного управления в комплекте.
- Отсутствие регулировки напряжения Vcore на процессоре;
- Автоматический сброс частоты разогнанного CPU до номинала при превышении максимального TDP процессора;
- Слишком близкое расположение процессорного сокета к слоту PCI-Express (может возникнуть несовместимость с некоторыми кулерами);
- Неудачное расположение слотов DIMM и слота PCI-Express, что приводит к невозможности извлечь модули памяти при установленном дискретном графическом адаптере.
На мой взгляд, последние два минуса малогабаритной плате форм-фактора mini-ITX можно и простить.
