Настройки BIOS Setup
На материнской плате ASRock Z68M-IXT/HT установлен новейший BIOS UEFI, поддерживающий графическую оболочку, работу с мышью, а также разрешение экрана 1024 х 768. Работать в нем не сложнее, чем в операционной системе. Впрочем, на платах производства ASRock работа мышкой в BIOS почему-то часто сопровождается ощутимыми «фризами», что немного портит впечатление... Итак, разберем настройки по порядку.

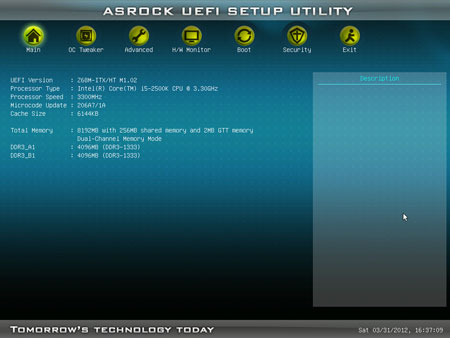

Первая закладка «Main» несет в себе общую информацию о системе. Здесь отображается версия прошивки, тип процессора и его частота, а также объем установленной оперативной памяти и режим ее работы.

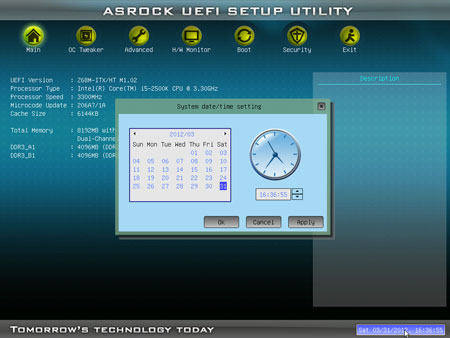

Если кликнуть мышью по дате в правом нижнем углу, открывается дополнительная закладка, в которой можно настроить дату и время. Опция не особо полезная, но иногда может пригодиться.
реклама

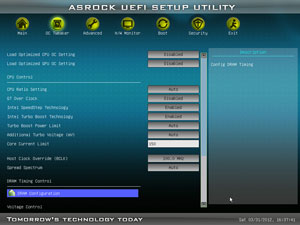

Вторая закладка «OC Tweaker» представляет наибольший интерес, так как здесь сосредоточены основные настройки разгона центрального процессора, оперативной памяти и интегрированного графического ядра.

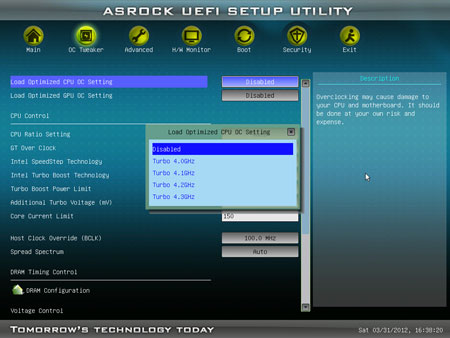

Начнем с разгона процессора. Присутствует возможность его разгона с предустановленными настройками, для этого пользователю достаточно в разделе «Load Optimized CPU OC Setting» выбрать требуемую частоту. Значения по умолчанию следующие: 4000, 4100, 4200 и 4300 МГц. Больше никаких действий от пользователя не требуется.

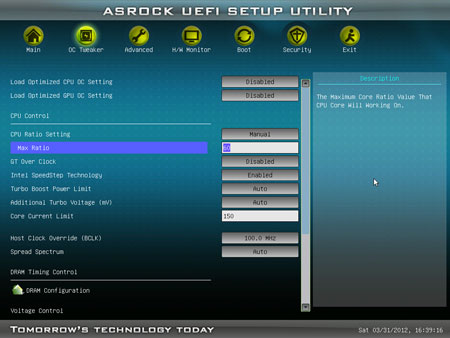

Или же выбрать другой режим - ручной. В этом случае дается возможность изменять множитель процессора самостоятельно. Диапазон: 16 - 60.

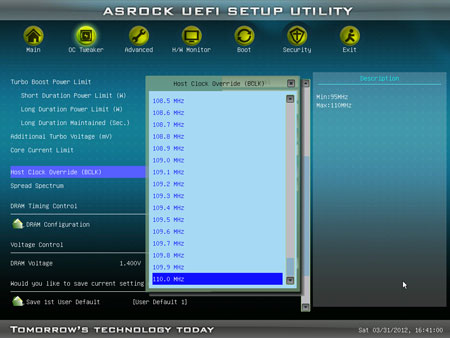

Кроме того, в ручном режиме можно оперировать с частотой BCLK, которая изменяется в пределах 95 - 110 МГц.
реклама

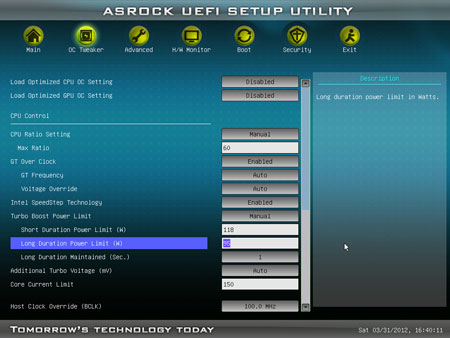

При разгоне процессора стоит обратить внимание на опцию «Turbo Boost Power Limit», которая ограничивает энергопотребление ЦП до определенных значений, при превышении которых происходит сброс частоты CPU до номинала. При переключении опции в «Manual», первые два значения при разгоне стоит выставлять не менее 150 Вт.
Однако, как оказалось, данная опция на ASRock Z68M-IXT/HT не работает. При выставлении любых значений сброс частоты все равно происходит, если TDP процессора становится выше максимального (95 Вт). Скорее всего, разработчик перестраховался из-за довольно слабой подсистемы питания процессора.

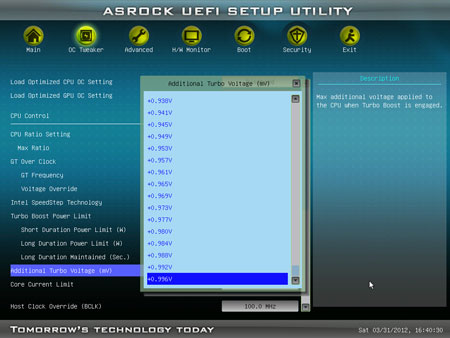

Теперь подброшу «ложку дегтя в бочку с медом». Опция осуществления регулировки напряжения на процессоре Vcore отсутствует. Процессор автоматически повышает напряжение на ядре в зависимости от установленной частоты. С напряжением на ядре CPU связана лишь одна настройка - опция добавления напряжения «Additional Turbo Voltage» в режиме Turbo Mode. Оперирование этими значениями никакого заметного результата не принесло.

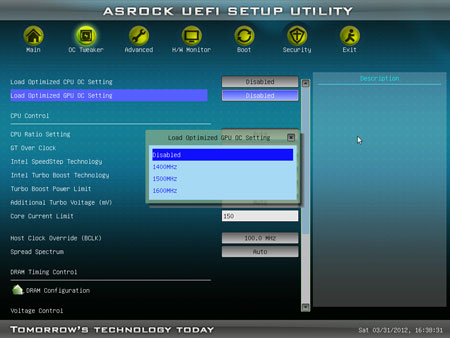

Помимо разгона процессора, ASRock Z68M-IXT/HT позволяет осуществлять разгон интегрированного в CPU графического ядра. Для этого предусмотрена опция «Load Optimized GPU OC Setting», которая аналогично CPU, позволяет выставить несколько фиксированных значений частоты видеоядра: 1400, 1500 и 1600 МГц.

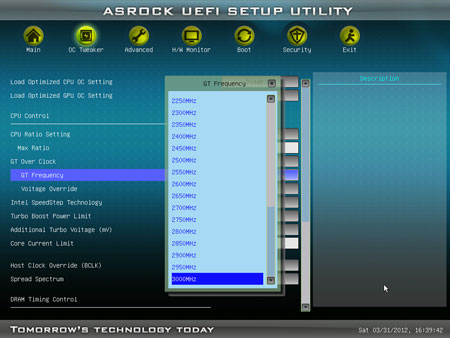

Существует и ручной режим регулировки частоты GPU, он находится во вкладке «GT Over Clock». Здесь можно изменять частоту вплоть до 3000 МГц с шагом в 50 МГц.

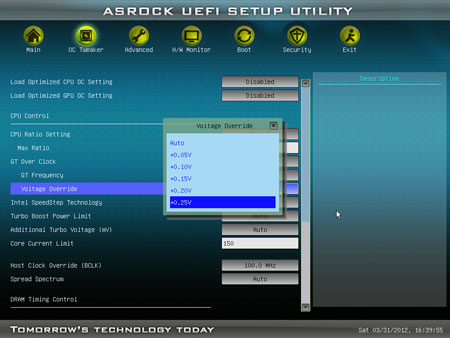

А также осуществлять регулировку напряжения на графическом ядре. Присутствует возможность увеличить его на одно из пяти фиксированных значений: +0.05 - 0.25 В с шагом в 0.05 В.

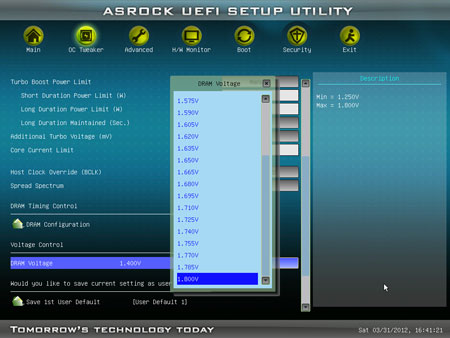

Есть возможность управлять напряжением на оперативной памяти – «DRAM Voltage». Пусть эту опцию не забыли, однако и здесь не все гладко. Максимальное напряжение, которое можно выставить на память, ограничивается отметкой в 1.8 В. В принципе, ничего страшного, поскольку номинальное напряжение большинства модулей DDR3 равно 1.65 В и повышения до 1.8 В часто бывает достаточно для разгона «оперативки». Но на рынке присутствует и высоковольтная память, с разгоном которой на данной материнской плате могут возникнуть проблемы. Диапазон изменения напряжения на памяти: 1.25 - 1.8 В с шагом 0.015 В.

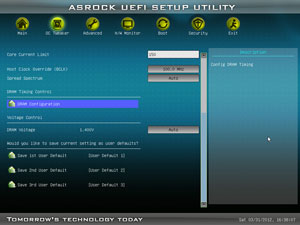

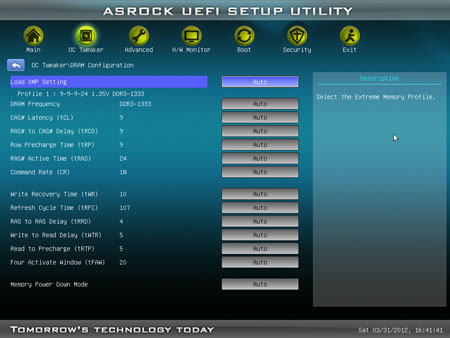

Теперь обратимся к вкладке «DRAM Timing Control», где сосредоточены все основные настройки таймингов оперативной памяти. Присутствует возможность изменять: CAS# Latency (tCL), RAS# to CAS# Delay (tRCD), Row Precharge Time (tRP), RAS# Active Time (tRAS), Command Rate (CR), Write Recovery Time (tWR), Refresh Cycle Time (tRFC), RAS to RAS Delay (tRRD), Write to read Delay (tWTR), Read to Precharge (tRTP), Four Activate Window (tFAW).
реклама

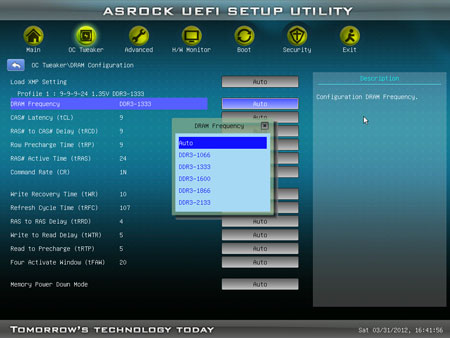

Поддерживаются профили XMP. Непосредственно сама частота оперативной памяти регулируется во вкладке «DRAM Frequency», где ее можно выставлять в фиксированные значения: 1066, 1333, 1600, 1866 и 2133 МГц.

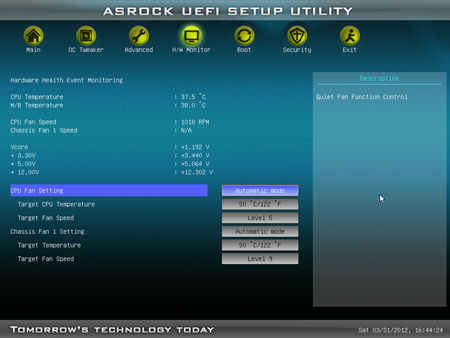

Далее обратимся к следующей закладке, не менее важной – «H/W Monitor», где осуществляется мониторинг температур процессора и системной платы, скорость вращения подключенных вентиляторов, а также напряжений Vcore и +3.3, 5.0, 12 В. Кроме того, здесь присутствует настройка регулировки скорости вращения вентиляторов. Можно выставить режим максимальной мощности или автоматический режим, где выбирается скорость вращения в одном из десяти режимов: Level 0 - Level 9 (меньше - тише).

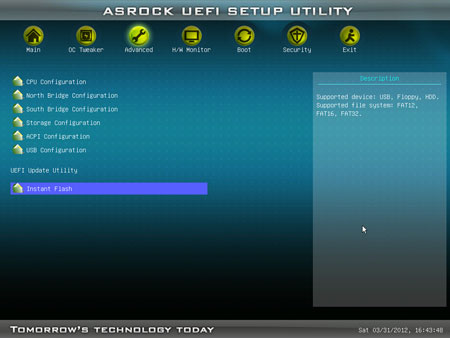

Прошивка новой версии BIOS осуществляется при помощи встроенной утилиты Instant Flash. Для этого достаточно скопировать файл BIOS’a на любой flash-носитель и в начале загрузки нажать клавишу F6. Утилита автоматически определит носитель, проверит совместимость прошивки и её версию, и начнет процедуру обновления - что может быть проще? Также Instant Flash можно вызвать из самого BIOS.

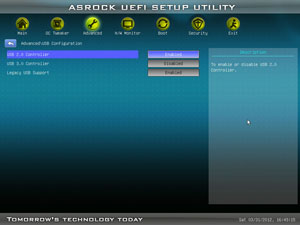

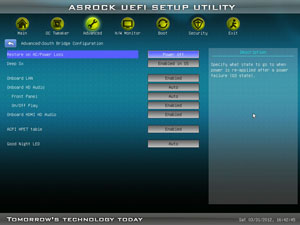

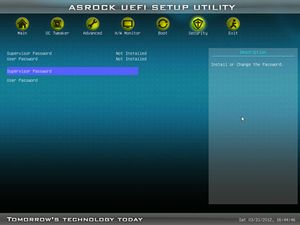

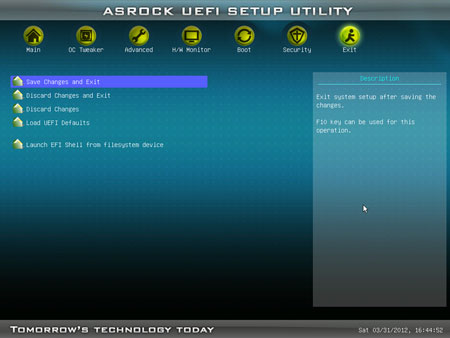

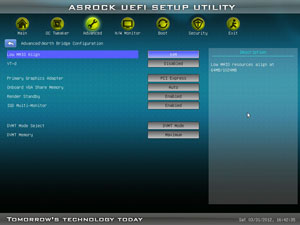

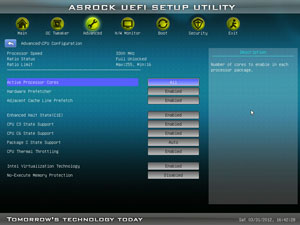

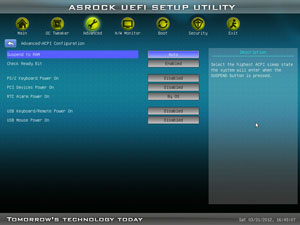

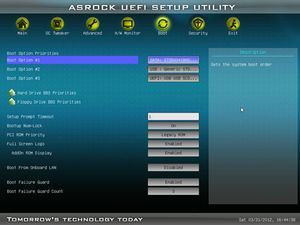

Остальные вкладки с настройками стандартны и не представляют большого интереса. С ними вы можете ознакомиться на скриншотах ниже.
