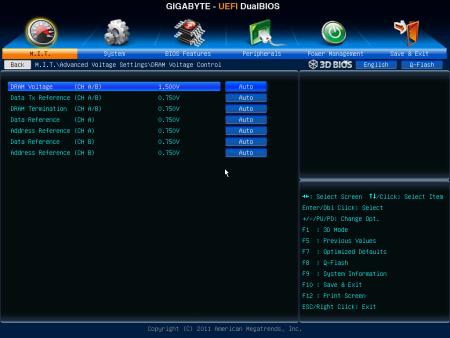

Следующим подразделом в меню Advanced Voltage Settings является DRAM Voltage Control:
Список доступных для изменения напряжений, в порядке их расположения в меню BIOS’а:
|
|
|
|
Data Tx Reference |
|
|
|
DRAM Termination |
|
|
|
Data Reference (CH A) |
|
|
|
Address Reference (CH A) |
|
|
|
Data Reference (CH B) |
|
|
|
Address Reference (CH B) |
|
|
|
Непонятно, для чего напряжениям питания памяти выделять отдельный подраздел. Логичнее было бы видеть все настройки напряжений под рукой в одном меню.

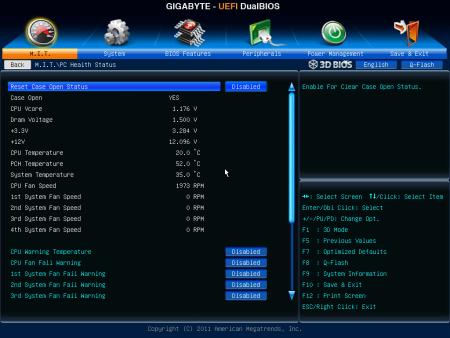

Последним меню в M.I.T. является PC Health Status:
реклама

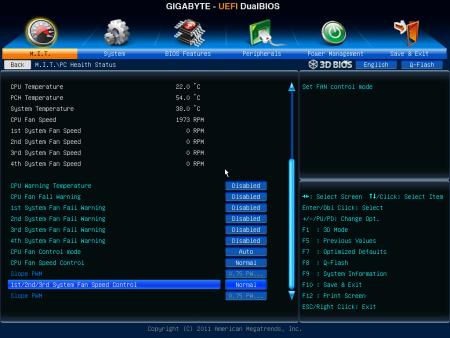

Помимо мониторинга основных напряжений/температур в системе здесь собраны настройки управления скоростью вращения вентиляторов.
На этом меню M.I.T., посвящённое настройкам разгона, заканчивается. Видеозапись прохода по всем разделам режима Advanced:
Видеозапись процедуры старта системы:
реклама
Если подвести итоги по UEFI материнской платы, то можно отметить, что все необходимые настройки разгона присутствуют в полной мере, хотя местами меню излишне структурировано, что в процессе подбора настроек вынуждает постоянно перемещаться из раздела в раздел.
Тестовый стенд
Тестирование материнской платы Gigabyte GA-Z77X-UD5H проводилось со следующей конфигурацией:
- Процессор: Intel Core i7-2600K 3.4 ГГц (100х34);
- Система охлаждения: Zalman CNPS10X Performa (120*120*25, ~2000 об/мин);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: Corsair CMX4GX3M2A1600C7, 2*2 Гбайт DDR3-1600 (7-8-7-20, 1.65 В);
- Видеокарта: NVIDIA GeForce GTX 580 1536 Мбайт 772/1544/1002 МГц;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Вт;
- Корпус: открытый стенд.
Проверка разгона
Установка напряжений
Для успешного разгона не мешает узнать, на сколько установленные в настройках значения расходятся с реальными. Все замеры производились при помощи мультиметра Mastech MY64.
Для начала, оценим работу Load-Line Calibration для процессора:
|
|
программный мониторинг, В |
программный мониторинг, В |
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load-Line Calibration Auto |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Normal |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Standard |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Low |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Medium |
|
|
|
|
|
CPU Vcore , Load-Line Calibration High |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Turbo |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Extreme |
|
|
|
|
|
Режимы Auto, Normal и Standard показывают одни и те же значения, и только при дальнейшем изменении настроек можно увидеть динамику изменения напряжений в простое/нагрузке. Интересно, что даже в крайнем режиме – Extreme нет сильного завышения напряжения питания, как это иногда бывает у материнских плат других производителей. Собственно, наиболее интересными режимами работы являются Turbo и Extreme. В первом напряжение питания под нагрузкой чуть занижается, во втором чуть завышается.
Что касается программного мониторинга, то он толком не работает. Возможно, сказывается ещё не очень хорошо опознающее новые платы программное обеспечение, возможно, это особенность Rev 0.2 версии материнской платы.
Далее - настройки CPU VTT Load-Line Calibration:
|
|
замер мультиметром, В |
замер мультиметром, В |
CPU VTT, Load-Line Calibration Auto |
|
|
|
CPU VTT, Load-Line Calibration Normal |
|
|
|
CPU VTT, Load-Line Calibration Standard |
|
|
|
CPU VTT, Load-Line Calibration Low |
|
|
|
CPU VTT, Load-Line Calibration Medium |
|
|
|
CPU VTT, Load-Line Calibration High |
|
|
|
CPU VTT, Load-Line Calibration Turbo |
|
|
|
CPU VTT, Load-Line Calibration Extreme |
|
|
|
Судя по разбросу значений для различных режимов работы, можно сказать, что настройки CPU VTT Load-Line Calibration являются фикцией. Можно оставить их по умолчанию, и в дальнейшем не отвлекаться попусту.
реклама
Настройки DRAM Load-Line Calibration:
|
|
замер мультиметром, В |
замер мультиметром, В |
DRAM, Load-Line Calibration Auto |
|
|
|
DRAM, Load-Line Calibration Normal |
|
|
|
DRAM, Load-Line Calibration Standard |
|
|
|
DRAM, Load-Line Calibration Low |
|
|
|
DRAM, Load-Line Calibration Medium |
|
|
|
DRAM, Load-Line Calibration High |
|
|
|
DRAM, Load-Line Calibration Turbo |
|
|
|
DRAM, Load-Line Calibration Extreme |
|
|
|
В общем-то, всё сказанное относительно CPU VTT можно отнести и к напряжению питания памяти. Во время тестирования было установлено значение Standard.
Вторичные напряжения:
|
|
замер мультиметром, В |
замер мультиметром, В |
PCH Voltage |
|
|
|
IMC (SA) |
|
|
|
CPU PLL |
|
|
|
DRAM VTT |
|
|
|
Сильных расхождений нет, разве что напряжение CPU PLL занижено относительно установленного.
Разгон по BCLK
Возможностями нормального разгона по базовой частоте платформа LGA1155 не наделена, и разгон процессора осуществляется в основном через изменение коэффициента умножения, но некоторые возможности разгона BCLK всё же есть.

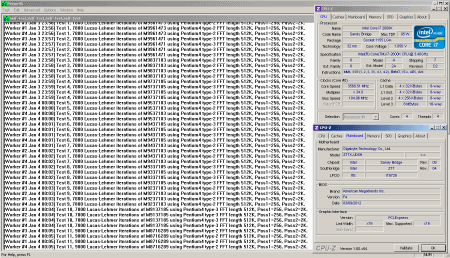

Результат, достигнутый на Gigabyte Z77X-UD5H, составил 105 МГц, что находится примерно на том же уровне, что и показатели, полученные ранее с данным стендовым процессором и материнскими платами на P67/Z68. Как видно, новый набор системной логики ничего нового не принес. При дальнейшем разгоне материнская плата не проходит POST, и спустя несколько секунд стартует со штатными настройками. Отмечу отсутствие проблем с холодным стартом во всём диапазоне рабочих частот.
Разгон оперативной памяти

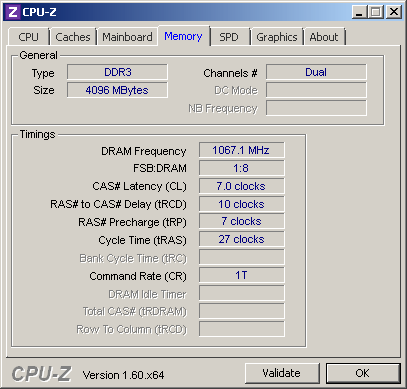

Материнская плата без проблем заработала с множителем памяти x21.33, причём её удалось даже запустить при 2133 МГц и CL7:
Хотя о какой-либо стабильности в данном режиме речи не идёт, включение Prime95 приводит к BSOD на первых же секундах теста. Так что для дальнейшего разгона задержки были ослаблены. Итоговый результат – DDR3 2230:

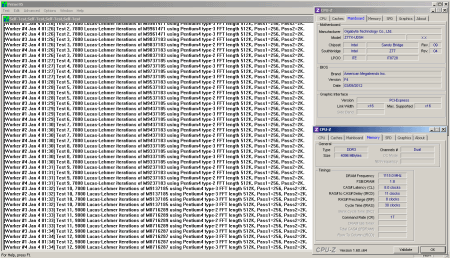

Материнская плата с множителем памяти x21.33 почти достигла своего потолка по базовой частоте.
Разгон процессора

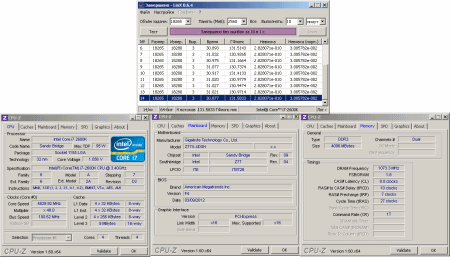

Максимальная достигнутая частота с GA-Z77X-UD5H составила 4830 МГц при Load-Line Calibration Extreme и установленном напряжении питания 1.46 В (что даёт ~1.47-1.48 В под нагрузкой). Ограничителем дальнейшего разгона выступила система охлаждения в лице Zalman CNPS10X Performa.
Температура процессора под нагрузкой в таком режиме уже достигает 90 градусов. К слову, ранее такой же результат показала ASRock Z68 Extreme3 Gen3.
Тестирование производительности
В данном разделе статьи можно ознакомиться с результатами тестирования производительности Gigabyte GA-Z77X-UD5H. В качестве конкурентов выступят протестированные ранее Biostar TP67XE, ASRock Fatal1ty P67 Performance и ASRock Z68 Extreme3 Gen3, тестирование произведено как на одинаковых настройках частот процессора/памяти, так и в режиме максимального разгона для каждой из материнских плат.
В дальнейшем, при тестировании других материнских плат на LGA 1155 набранная статистика будет пополняться.
Методика тестирования
Для теста производительности использовались следующие приложения и настройки:
- LinX 0.6.4, объём задачи 18265 (2560 Мбайт памяти). Итоговый результат – лучший по итогам десятиминутного теста;
- Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший по итогам пяти замеров;
- wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший по итогам пяти замеров для 32М и по итогам трёх замеров для 1024М;
- Fritz Chess Benchmark v.4.2. Итоговый результат – лучший по итогам пяти замеров;
- Maxon Cinebench R10 x64, тест xCPU. Итоговый результат – лучший по итогам пяти замеров;
- Maxon Cinebench 11.5 x64. Итоговый результат – лучший по итогам пяти замеров;
- POV-Ray v3.7 RC3, Benchmark All CPU’s. Итоговый результат – лучший по итогам трёх замеров;
- TOC F@H Bench v.0.4.8.1, тест: Dgromacs 2. Итоговый результат – лучший по итогам трёх замеров;
- WinRar X64 4.0, встроенный тест. Итоговый результат – лучший по итогам пяти замеров;
- 7-Zip 9.20, встроенный тест. Итоговый результат – лучший по итогам пяти замеров;
- Adobe Photoshop CS5, применение фильтра Surface Blur к .bmp файлу с разрешением 12000*9000 и размером в 308 Мбайт. Итоговый результат – лучший по итогам трёх замеров;
- MeGUI 0.3.5, режим x264 AVCHD (DVD5/9). Modes: Automated 2pass, bitrate 2000, Presets: Slow. Исходный файл – записанный утилитой FRAPS тридцатисекундный .avi ролик, 1920x1080, 901 кадр/1.3 Гбайт. За итоговый результат принято время, затраченное на Queue Analysis Pass и перекодирование ролика. Взят лучший показатель по итогам трёх замеров;
- dBpoweramp Music Converter 14, сравнение производительности в двух режимах, Wave-mp3 (lame), VBR, 240 Кбит/с, Encoding: Slow (High Quality) и Wave-flac, compression level 8. Тестирование производилось на двадцати двух wave файлах общим объёмом 1.59 Гбайт. Итоговый результат – лучший по итогам пяти замеров.
В качестве режима для сравнения производительности на равных частотах использовались следующие настройки:
- Частота работы процессора: 4 ГГц (100х40);
- Частота работы памяти: 1600 МГц;
- Тайминги памяти: 7-8-7-20 (tCL-tRCD-tRP-tRAS), Command Rate 1T.
Вторым режимом являются настройки максимального стабильного разгона для каждой из материнских плат.
Для Gigabyte GA-Z77X-UD5H это:
- Частота работы процессора: 4830 МГц (100.62x48);
- Частота работы памяти: 2147 МГц;
- Тайминги памяти: 8-10-7-27 1T.
Для ASRock Z68 Extreme3 Gen3 это:
- Частота работы процессора: 4829 МГц (100.6x48);
- Частота работы памяти: 2146 МГц;
- Тайминги памяти: 8-10-7-27 1T.
Для ASRock Fatal1ty P67 Performance это:
- Частота работы процессора: 4925 МГц (100.5x49);
- Частота работы памяти: 2145 МГц;
- Тайминги памяти: 8-10-7-27 1T.
Для Biostar TP67XE это:
- Частота работы процессора: 4802 МГц (104.4x46);
- Частота работы памяти: 1948 МГц;
- Тайминги памяти: 6-9-6-24, Command Rate 1T.
Результаты тестов
Сравнение на равных частотах
|
Z77X-UD5H |
Z68 Extreme3 Gen3 |
Fatal1ty P67 Performance |
TP67XE |
LinX, Гфлопс |
|
|
|
|
SuperPi 1M, с |
|
|
|
|
wPrime 32M, с |
|
|
|
|
wPrime 1024M, с |
|
|
|
|
Fritz Chess Benchmark, с |
|
|
|
|
Cinebench R10, баллы |
|
|
|
|
Cinebench R11.5, баллы |
|
|
|
|
POV-Ray, с |
|
|
|
|
TOC F@H Bench, баллы |
|
|
|
|
WinRar Bench, баллы |
|
|
|
|
7-Zip Bench, баллы |
|
|
|
|
Photoshop CS5, с |
|
|
|
|
MeGUI, с |
|
|
|
|
dBpoweramp Music Converter, Wave-mp3 (lame), с |
|
|
|
|
dBpoweramp Music Converter, Wave-flac, с |
|
|
|
|
Провалов производительности нет, материнская плата находится на уровне конкурентов. Тут набор системной логики Intel Z77 ничего нового не принес.
Сравнение в режиме максимального разгона
|
Z77X-UD5H |
Z68 Extreme3 Gen3 |
Fatal1ty P67 Performance |
TP67XE |
LinX, Гфлопс |
|
|
|
|
SuperPi 1M, с |
|
|
|
|
wPrime 32M, с |
|
|
|
|
wPrime 1024M, с |
|
|
|
|
Fritz Chess Benchmark, с |
|
|
|
|
Cinebench R10, баллы |
|
|
|
|
Cinebench R11.5, баллы |
|
|
|
|
POV-Ray, с |
|
|
|
|
TOC F@H Bench, баллы |
|
|
|
|
WinRar Bench, баллы |
|
|
|
|
7-Zip Bench, баллы |
|
|
|
|
Photoshop CS5, с |
|
|
|
|
MeGUI, с |
|
|
|
|
dBpoweramp Music Converter, Wave-mp3 (lame), с |
|
|
|
|
dBpoweramp Music Converter, Wave-flac, с |
|
|
|
|
Результаты близки к ASRock Z68 Extreme3 Gen3, где-то впереди одна материнская плата, где-то другая.
Заключение
Итак, пришло время сделать выводы по Gigabyte GA-Z77X-UD5H. Что понравилось? В первую очередь это реализация системы охлаждения, которая радует своей эффективностью и отсутствием лишних украшательств. Как положительный момент можно отметить обилие настроек разгона, гибкость режимов работы Load-Line Calibration и в целом неплохие результаты в тестах на разгон/производительность.
Что не устроило – так это неудобные точки замера напряжений, вместо которых намного приятнее было бы видеть полноценную колодку. Скорее всего, на них просто сэкономили. Вопросы вызывает и структурирование настроек разгона в UEFI, и разбитие параметров BIOS на слишком большое количество подразделов. Но описанные недостатки не являются критическими, а значит, в сухом остатке можно получить нормальную материнскую плату с предсказуемым поведением и большим запасом прочности.
Плюсы:
- Неплохие разгонные возможности;
- Наличие индикатора POST-кодов;
- Кнопки Power/Reset и Clear CMOS, позволяющие удобно работать с открытым стендом;
- Точки замера напряжений. Может, они и не совсем удобны при использовании, но они всё же есть;
- Возможность работы со встроенным в ЦП графическим процессором и наличие сразу четырёх видеовыходов (DVI-D/D-Sub/HDMI/Display Port);
- Поддержка SLI/CrossFireX по формуле 8+8, грамотная конфигурация слотов расширения;
- Эффективная система охлаждения;
- Наличие двух сетевых карт;
- Десять портов USB 3.0.
- Излишне структурированное меню разгона, приводящее к большому количеству ненужной навигации между подразделами настроек;
- Наверняка не очень демократичная цена.
- Компании Gigabyte за предоставленную на тест материнскую плату Gigabyte GA-Z77X-UD5H.
