Обзор и тестирование материнской платы Gigabyte GA-Z77X-UD5H (страница 2)
реклама

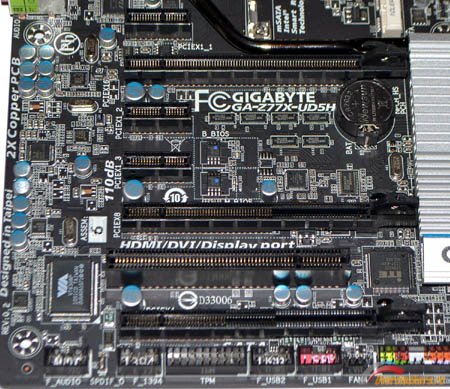

Конфигурация слотов расширения:
Слоты сверху вниз:
- PCI-E X1;
- PCI-E X16;
- PCI-E X1;
- PCI-E X1;
- PCI-E X8;
- PCI;
- PCI-E X4.
Это подразумевает наличие семи слотов расширения, что является максимальным количеством для материнских плат ATX. Размещение разъемов весьма продумано – графические слоты разнесены на расстояние друг от друга, при этом над верхним графическим слотом расположен один PCI-E X1, который гарантировано не будет перекрываться установленными видеокартами. При помощи такой компоновки удаётся сохранить доступ к защёлкам слотов оперативной памяти при установленном графическом ускорителе.

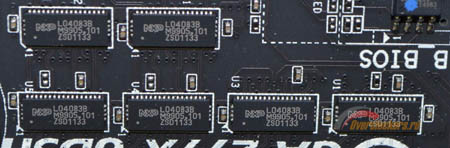

Под верхним PCI-E X16 расположены шесть микросхем-свитчей NXP L04083B:
реклама
При их помощи шестнадцать процессорных линий PCI-E делятся между тремя слотами, которые могут работать по формулам 16+0+0, 8+8+0 и 8+4+4.

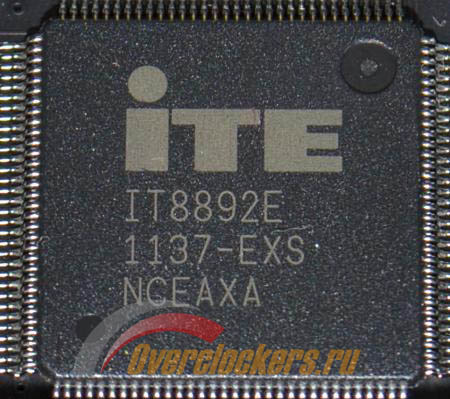

PCI силами наборов системной логики Intel не поддерживается уже давно, поэтому для его поддержки используется сторонний контроллер. В роли моста PCI-E – PCI используется ITE IT8892E:

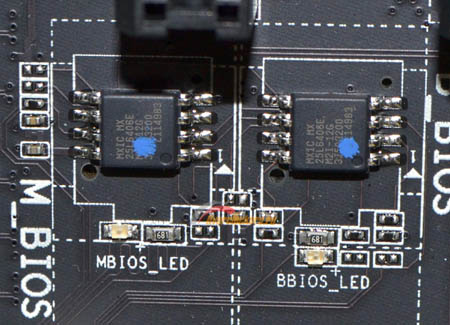

Между слотами PCI-E X16 и PCI-E X8 можно обнаружить пару микросхем BIOS:
Рядом с ними можно видеть светодиоды индикации, которые показывают, какая микросхема активна в данный момент. При этом (в отличие от многих других материнских плат Gigabyte с поддержкой Dual BIOS) на GA-Z77X-UD5H есть переключатель, при помощи которого можно задать, с какой микросхемы надо грузиться. Расположен он внизу платы:
Хорошее решение, повышающее живучесть материнской платы при разного рода экспериментах. К слову, мне эта функциональность в работе с GA-Z77X-UD5H пригодилась, без резервной микросхемы BIOS’а данного обзора могло и не быть. .
реклама
Несколько облегчающих жизнь оверклокера бонусов можно обнаружить в правом верхнем углу материнской платы:
В том числе - кнопки включения/перезагрузки системы и сброса CMOS, индикатор POST-кодов и точки для замера основных напряжений в системе. Хотя в случае с последними можно отметить, что разумнее было бы сделать колодку, в которую можно вставлять щуп мультиметра, как, к примеру, это реализовано на многих материнских платах MSI.

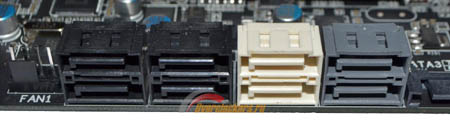

Недалеко от правого нижнего угла платы расположены восемь портов SATA:

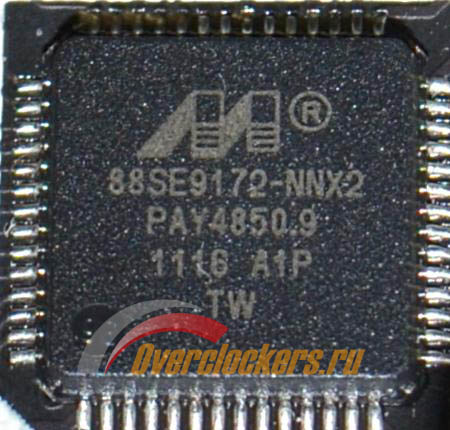

Intel Z77 Express обеспечивает поддержку только шести портов (два SATA 6 Гбит/с и четыре SATA 3 Гбит/с) из восьми, ещё два порта SATA 6 Гбит/с обеспечиваются при помощи контроллера Marvell 88SE9172:

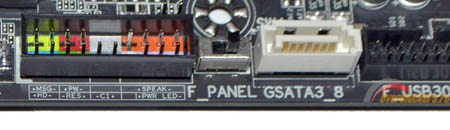

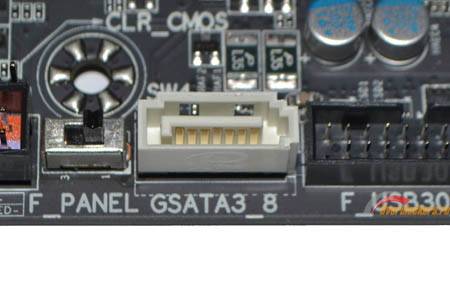

Ещё один порт SATA 6 Гбит/с можно обнаружить у нижнего края GA-Z77X-UD5H рядом с переключателем микросхем BIOS’а:
Данный порт обеспечивается вторым Marvell 88SE9172. Он же отвечает за порт eSATA на задней панели материнской платы.

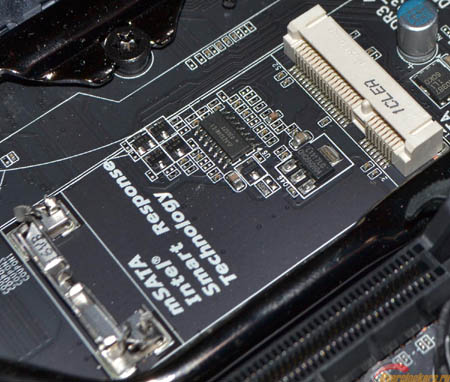

Под процессорным разъёмом находится порт mSATA:
Данный порт предназначен для установки кэширующего SSD в рамках технологии Intel Smart Response. Данный порт разделяется с SATA2_5.

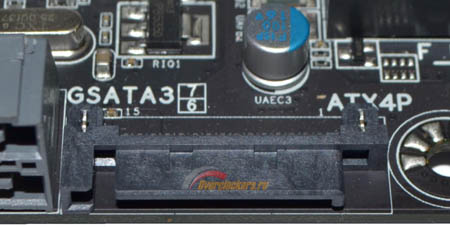

Неподалёку от основной колодки с SATA портами находится разъём дополнительного питания для портов PCI-E:
реклама
Его рекомендуется использовать при работе с конфигурациями SLI/CrossFireX.

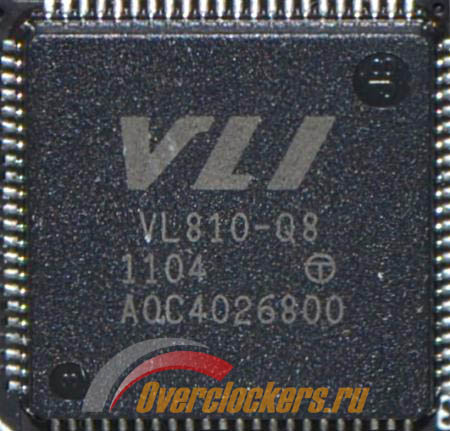

USB 3.0 реализуется силами PCH, однако без применения сторонних контроллеров не обошлось, на материнской плате установлены два USB 3.0 концентратора VIA VL810:
Всего материнская плата обеспечивает десять USB 3.0 разъемов, четыре разместились на задней панели и ещё шесть представлены в виде колодок для подключения корпусных портов. Каждый такой концентратор отвечает за работу четырёх портов при одном изначальном. Итого, восемь портов (на базе двух от Z77) подключены через VL810, и ещё два USB 3.0 порта подключены напрямую, без концентраторов (колодка, расположенная у портов SATA).

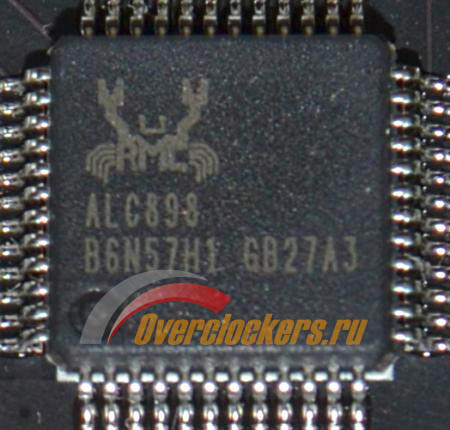

За поддержку восьмиканального звука отвечает Realtek ALC898:

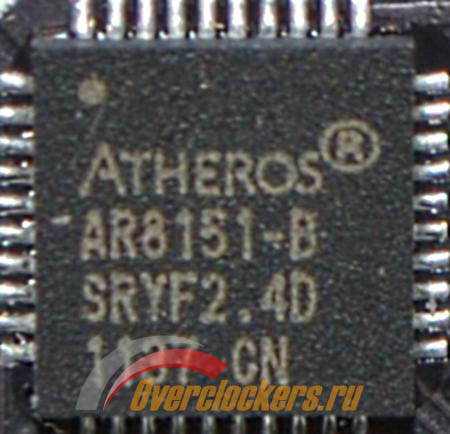

У материнской платы две сетевые карты, причём что интересно, они основаны на разных контроллерах. Первая сетевая карта обеспечивается Atheros AR8151:

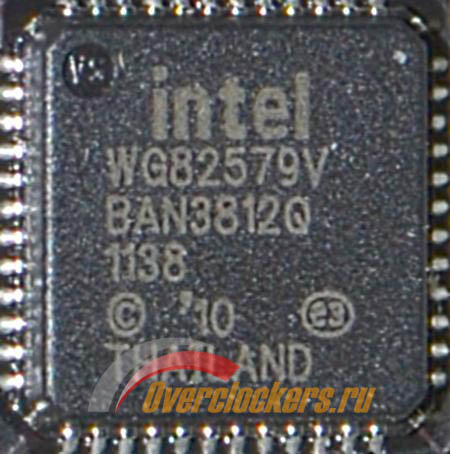

За вторую сетевую плату отвечает контроллер Intel WG82579V:
Поддержка двух IEEE 1394a реализована силами VIA VT6308P:

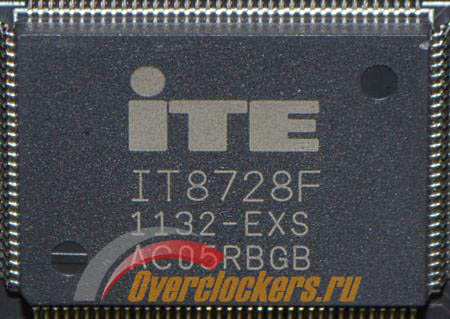

В качестве Multi-IO применена ITE IT8728F:
Схема материнской платы:

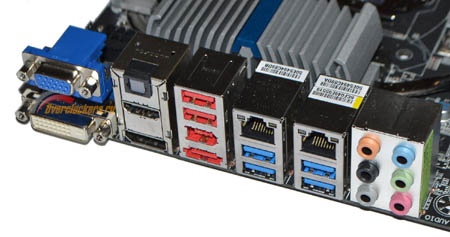

На задней панели Gigabyte GA-Z77X-UD5H расположены:
- Один DVI-D;
- Один D-Sub;
- Один HDMI;
- Один Display Port
- Оптический выход S/PDIF;
- Один IEEE 1394a;
- Один eSATA 6 Гбит/с;
- Два USB 2.0;
- Четыре USB 3.0;
- Два LAN;
- Шесть аудиовходов/выходов 3.5-мм mini-jack.
Как и подобает продукту верхнего ценового диапазона, набор интерфейсов на задней панели обширен: тут и eSATA, тут и IEEE 1394a, тут и пара LAN портов. Радует, что USB 3.0 порты превалируют над портами USB 2.0 (четыре против двух), не лишним может оказаться и наличие аж четырёх различных выходов для подключения мониторов.
Система охлаждения

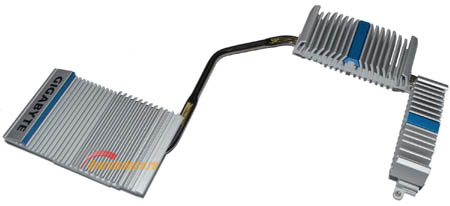

Система охлаждения GA-Z77X-UD5H состоит из трёх радиаторов, соединённых тепловой трубкой. Два радиатора находятся над силовыми элементами преобразователя питания процессора, ещё один – над набором логики Intel Z77.
Никаких декоративных накладок и «пластмассовых пистолетиков» нет, видно, что система охлаждения ориентирована на обеспечение максимально комфортного температурного режима материнской платы. Отмечу, что у Gigabyte GA-Z77X-UD5H Rev 1.0 радиаторы СО целиком перекрашены в синий цвет, хотя радиаторы версии Rev 0.2, как можно видеть на фотографии выше, не покрашены.

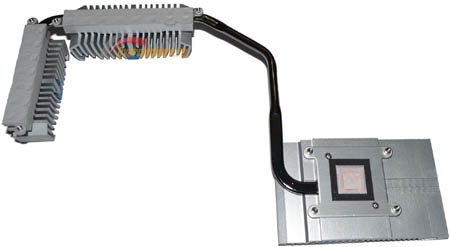

Крепится система охлаждения на восемь подпружиненных винтов, благодаря чему гарантируется хороший прижим радиаторов к охлаждаемым элементам. В качестве термоинтерфейса для элементов питания выступает термопрокладка средней толщины, термоинтерфейсом для PCH служит некое подобие высохшей «жвачки».
Проверка эффективности системы охлаждения была произведена для частоты работы процессора 4.8 ГГц при напряжении питания 1.45 В.

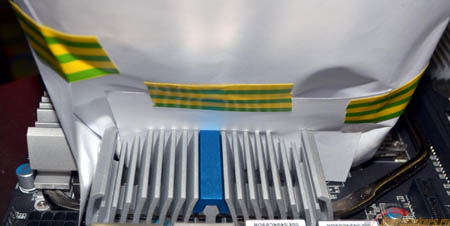

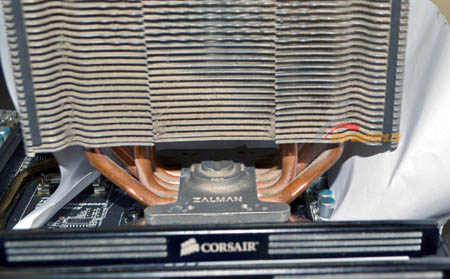

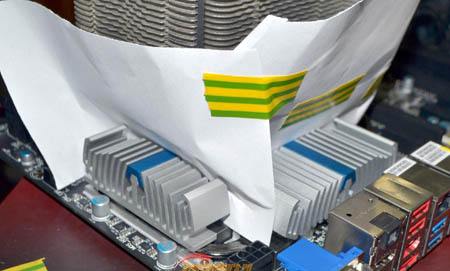

В качестве системы охлаждения процессора использовался Zalman CNPS10X Performa, однако потоки воздуха (от него к радиаторам системы охлаждения материнской платы) были перекрыты настолько, насколько это было возможно, чтобы симулировать работу системы при отсутствии активного охлаждения системы питания:
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22-23 градуса по Цельсию.
|
в простое |
под нагрузкой |
Радиатор над процессорным разъёмом |
|
|
Радиатор слева от процессорного разъёма |
|
|
Радиатор набора системной логики |
|
|
Что ж, несмотря на отсутствие обдува радиаторов, температурный режим находится в очень комфортном диапазоне, так что система охлаждения не может не радовать.
